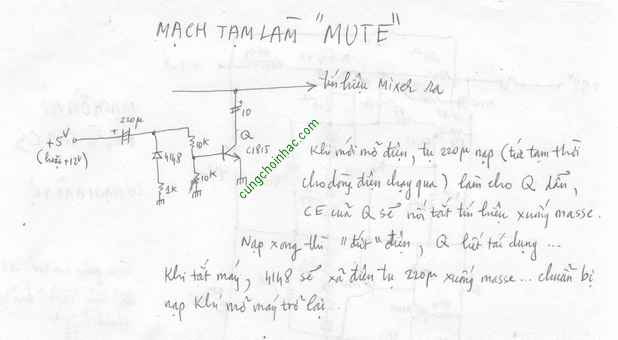

Các bạn có thể ráp mạch mute (câm) để xài tạm như sơ đồ bên dưới:
-tam1.png)
Mạch mute (câm) tạm
huynhdoan2000 | 12/07/2012
Các câu thảo luận:
đang tải các thảo luận
mạch này em thấy lạ . con trụ 220u đó mắc nối tiếp với B tran . tụ đâu có dẫn điện một chiều đâu ạ
Đoạn trích:
Tụ thì không có dẫn điện một chiều , nhưng mới "On" cái máy thì ...có một "chút xíu" dòng điện chạy qua , và cực B sẽ có "chút xíu" phân cực !! Máy tạm câm một chút xíu rồi bình thường trở lại. Chứ nếu ta dùng điện trở vào cực B thì ...trans sẽ "dẫn" luôn và máy sẽ câm luôn !
mạch này em thấy lạ . con trụ 220u đó mắc nối tiếp với B tran . tụ đâu có dẫn điện một chiều đâu ạ
Tụ thì không có dẫn điện một chiều , nhưng mới "On" cái máy thì ...có một "chút xíu" dòng điện chạy qua , và cực B sẽ có "chút xíu" phân cực !! Máy tạm câm một chút xíu rồi bình thường trở lại. Chứ nếu ta dùng điện trở vào cực B thì ...trans sẽ "dẫn" luôn và máy sẽ câm luôn !
Dạ cám ơn anh ,
Anh oi mach nay hoat dong nhu role ha anh hay la nhu mach loc tap am vay
Đoạn trích:
Mạch nầy hoạt động theo kiểu ...tạm thời "nối tắt" tín hiệu xuống masse , khoảng một hai giây ...rồi xả ra ( tức coi như không còn dính dáng gì tới đường tín hiệu cả ).
Muốn chế relay cũng được . Nó cũng hơi hơi giống mạch lọc tạp âm môi trường...
Anh oi mach nay hoat dong nhu role ha anh hay la nhu mach loc tap am vay
Mạch nầy hoạt động theo kiểu ...tạm thời "nối tắt" tín hiệu xuống masse , khoảng một hai giây ...rồi xả ra ( tức coi như không còn dính dáng gì tới đường tín hiệu cả ).
Muốn chế relay cũng được . Nó cũng hơi hơi giống mạch lọc tạp âm môi trường...
4148 xã điện tụ 220uF xuống mass, xã bằng cách nào vậy? giải thích cho mình với,
thanks,
thanks,
Đoạn trích:
Đầu dương của tụ ...nối với nguồn . Đầu âm của tụ ...nếu không có con diode +trở ( bỏ trở cũng được) thì điện áp có trong tụ sẽ "lâu" mất ! Vì 2 con 10K cộng lại cũng làm lâu mất áp .NHưng do có diode nên khi tắt máy thì áp chứa trong tụ sẽ chạy xuống masse , qua nguồn và chạy tới đầu dương của tụ và ...số áp đó sẽ tiêu mất ....mau hơn.
Giả sử khi tắt máy rồi mở lại liền , nếu tụ 220 còn áp "dư" chưa xả ...thì nó sẽ không làm câm tạm thời ...
4148 xã điện tụ 220uF xuống mass, xã bằng cách nào vậy?
Đầu dương của tụ ...nối với nguồn . Đầu âm của tụ ...nếu không có con diode +trở ( bỏ trở cũng được) thì điện áp có trong tụ sẽ "lâu" mất ! Vì 2 con 10K cộng lại cũng làm lâu mất áp .NHưng do có diode nên khi tắt máy thì áp chứa trong tụ sẽ chạy xuống masse , qua nguồn và chạy tới đầu dương của tụ và ...số áp đó sẽ tiêu mất ....mau hơn.
Giả sử khi tắt máy rồi mở lại liền , nếu tụ 220 còn áp "dư" chưa xả ...thì nó sẽ không làm câm tạm thời ...
Thanks anh HuynhDoan, em test thử nó chạy ok.
Anh HuynhDoan cho em hỏi giả sử người dùng không biết mở điện 2 lần, tụ 220uF không kịp xả thì làm thế nào ạ?
Đoạn trích:
Tụ chưa kịp xả thì ...sẽ không có tác dụng Mute . Tuy nhiên , khi mở máy 2 lần ....thì mấy tụ hóa trong ampli , trong dàn Pre...cũng đâu có xả ! Coi như , nguồn vẫn có bình thường .
Người ta thiết kế mạch Relay đạt chuẩn ...thì cho dù tắt mở búa xua ...vẫn ...không phát sinh tạp âm ở loa .
giả sử người dùng không biết mở điện 2 lần, tụ 220uF không kịp xả thì làm thế nào ạ?
Tụ chưa kịp xả thì ...sẽ không có tác dụng Mute . Tuy nhiên , khi mở máy 2 lần ....thì mấy tụ hóa trong ampli , trong dàn Pre...cũng đâu có xả ! Coi như , nguồn vẫn có bình thường .
Người ta thiết kế mạch Relay đạt chuẩn ...thì cho dù tắt mở búa xua ...vẫn ...không phát sinh tạp âm ở loa .
