Bài viết này giới thiệu với các bạn một chìa khóa điện tử rất độc đáo. Loại khóa này dùng sóng vô tuyến lắp ráp đơn giản, giá thành rẻ, dễ thực hiện. Chìa khóa là 1 máy phát sóng vô tuyến nhỏ xíu, dùng pin 1,5V (loại pin máy tính bỏ túi). Gồm có transistor Q1 tạo sóng RF, Q2, Q3 là bộ đa hài tạo sóng âm điều chế AM. Sơ đồ nguyên lý “chìa khóa” như hình 1. Hình 2 là sơ đồ bộ thu sóng (tức ổ khóa) được đặt bên trong cánh cửa. Nó có nhiệm vụ thu sóng từ máy phát (chìa khóa áp gần cánh cửa). Sóng điện cộng hưởng trên khung dao động C1, L1 của bộ thu được Q1 khuyếch đại. Đầu ra máy thu, tín hiệu âm tần được nắn thành điện 1 chiều cho 2 ngõ ra là A+ và A-. Điện áp 1 chiều này dẫn đến chuyển mạch SI để điều khiển mạch điện tử quay môtơ mở khóa (hoặc đóng). Hình 3 là sơ đồ nguyên lý mạch điều khiển môtơ quay để mở cửa, hoặc đóng cửa.

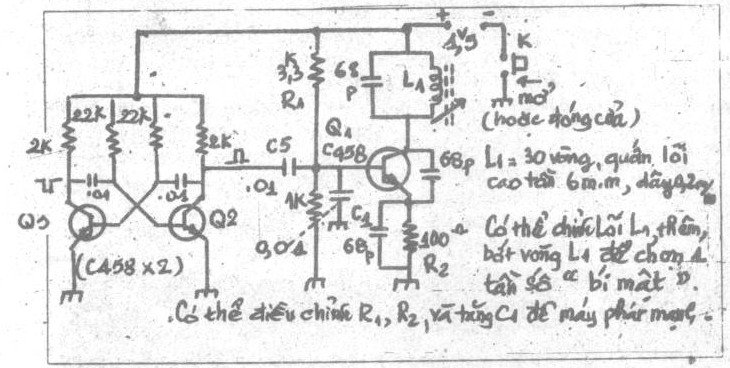

Hình 1: Sơ đồ nguyên lý chìa khóa
Trong sơ đồ hình 3, khi nút mở khóa (ở chìa khóa) được ấn, bộ thu nhận sóng khuyếch đại , rồi tách sóng lấy ra điện 1 chiều dương ở A+, dẫn đến phân cực cho Q4 dẫn Q5 dẫn theo. Dòng điện xuất phát từ điểm +12V qua trở 4,7 ohm, qua cực E transistor R5, qua C rồi chảy qua môtơ và trờ về điểm giữa nguồn 12V. Như vậy, môtở sẽ quay theo chiều mở khóa. Khi đóng cửa: chuyển mạch SK được bật sang vị trí (2), diện áp âm A- cũng sẽ nhận từ lệnh của chìa khóa (ấn nút K), làm cho khiển Q6 trở nên âm dẫn điện và Q7 dẫn theo. Điều này làm cho nội trở Q7 (điện trở CE) gần bằng 0, nên dòng điện qua môtơ xuất phát từ điểm giữa nguồn chảy qua Q7, qua trở 4,7ohm xuống masse trở về âm nguồn 6V. Dòng điện qua môtơ lúc này, ngược với dòng trước kia, nên môtơ quay ngược chiều để đẩy chốt cửa đóng lại. Bạn dùng môtơ cassette thông thường, bọc 1 ống cao su mỏng và mềm vào trục môtơ. Bố trí như thế nào để trục môtơ tì vào chốt cửa, nó có thể nhẹ nhàng quay để đưa chốt cửa ra vào ổ khóa dễ dàng. Cách làm này, bạn có thể xem phần cơ khí máy ghi âm casstte để nghiên cứu thêm.

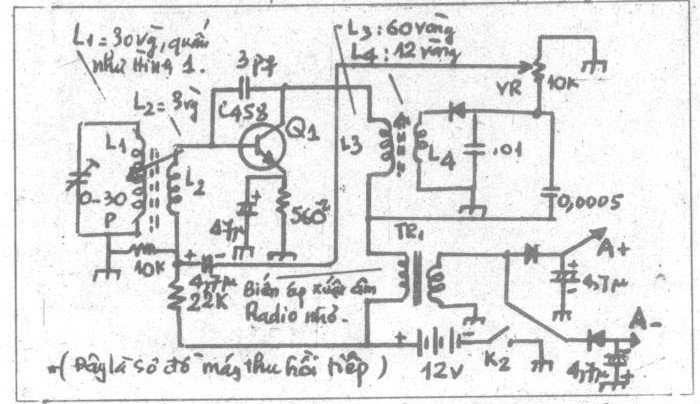

Hình 2: Sơ đồ nguyên lý bộ thu (ổ khóa đặt ở cánh cửa)

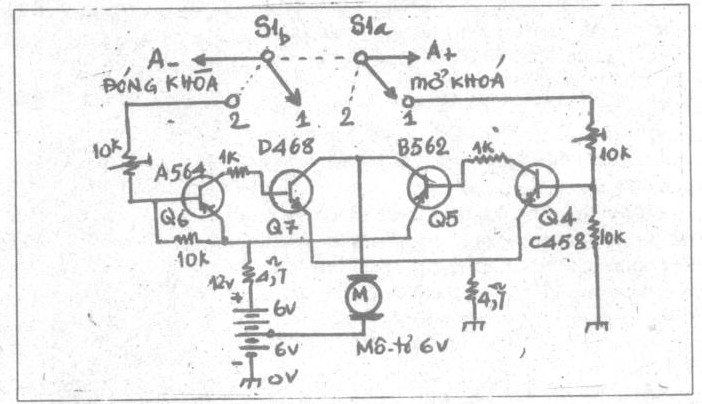

Hình 3: Sơ đồ bộ điều khiển cơ khí
