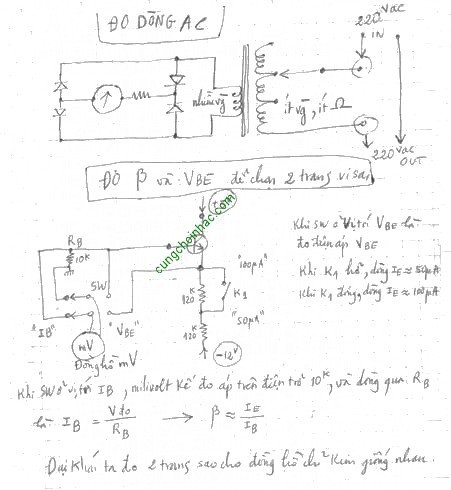

Khi ráp tầng vi sai, rất cần hai con trans "giống hệt" nhau. Các bạn dựa theo sơ đồ bên dưới để ráp máy đo để tìm ra 2 con trans giống nhau.
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.
Đo hệ số khuyếch đại transistor
huynhdoan2000 | 25/11/2011
Các câu thảo luận:
đang tải các thảo luận
Match hFE vi sai sử dụng chức năng trên đồng hồ điện tử ok không bác huynhdoan, chức năng đo hFE của transitor đó ? Có cách nào đơn giản nhưng chuẩn xác hơn không ?để chọn được 50 cặp vi sai chẳn hạn chẳng lẻ phải tổn hao hàng nghìn con transitor ? Bác vui lòng chia sẻ nhé , thanks !
Đoạn trích:
HFE thay đổi theo nguồn cấp, thay đổi theo tần số ,thay đổi theo nhiệt độ, v.v...Bởi vậy , ráp ampli "tài tử" như chúng ta là khó tránh được "méo".Ráp 100w , xài 50W thôi , cho đỡ méo , nhưng nóng sò , vì sò chịu phân nửa số W , tức chịu 50W !
Kinh nghiệm , khi đo , phải đo theo volt nguồn cấp. Dùng đồng hồ VOM bình thường thì chỉ có 3v hay là 9v , trong khi mạch ta xài từ 12v trở lên , nên khi xài trong mạch điện sẽ có thể sai khác . Do trong mạch có sử dụng hồi tiếp âm nên cũng giảm đáng kể sự sai biệt.
Cứ đo volt DC ngõ ra mạch CS, cứ thay cặp vi sai , đến khi nào ...ngõ ra hoàn toàn 0v là OK ! Hát lớn mà volt DC rất ít ...là rất tốt. Khi hát có volt DC ở ngõ ra loa , tức là có méo....Volt DC ít là méo thấp.
Các máy Nhật , hai con vi sai được đóng gói lại thành con "6 chân". Còn ta , khi ráp 2 con vi sai thì ...ép lại , lấy miếng nhôm bó lai ...để nhiệt độ 2 con là như nhau , sẽ cải thiện độ sai lệch volt DC ngõ ra.
Match hFE vi sai sử dụng chức năng trên đồng hồ điện tử ok không bác huynhdoan, chức năng đo hFE của transitor đó ?
HFE thay đổi theo nguồn cấp, thay đổi theo tần số ,thay đổi theo nhiệt độ, v.v...Bởi vậy , ráp ampli "tài tử" như chúng ta là khó tránh được "méo".Ráp 100w , xài 50W thôi , cho đỡ méo , nhưng nóng sò , vì sò chịu phân nửa số W , tức chịu 50W !
Kinh nghiệm , khi đo , phải đo theo volt nguồn cấp. Dùng đồng hồ VOM bình thường thì chỉ có 3v hay là 9v , trong khi mạch ta xài từ 12v trở lên , nên khi xài trong mạch điện sẽ có thể sai khác . Do trong mạch có sử dụng hồi tiếp âm nên cũng giảm đáng kể sự sai biệt.
Cứ đo volt DC ngõ ra mạch CS, cứ thay cặp vi sai , đến khi nào ...ngõ ra hoàn toàn 0v là OK ! Hát lớn mà volt DC rất ít ...là rất tốt. Khi hát có volt DC ở ngõ ra loa , tức là có méo....Volt DC ít là méo thấp.
Các máy Nhật , hai con vi sai được đóng gói lại thành con "6 chân". Còn ta , khi ráp 2 con vi sai thì ...ép lại , lấy miếng nhôm bó lai ...để nhiệt độ 2 con là như nhau , sẽ cải thiện độ sai lệch volt DC ngõ ra.
