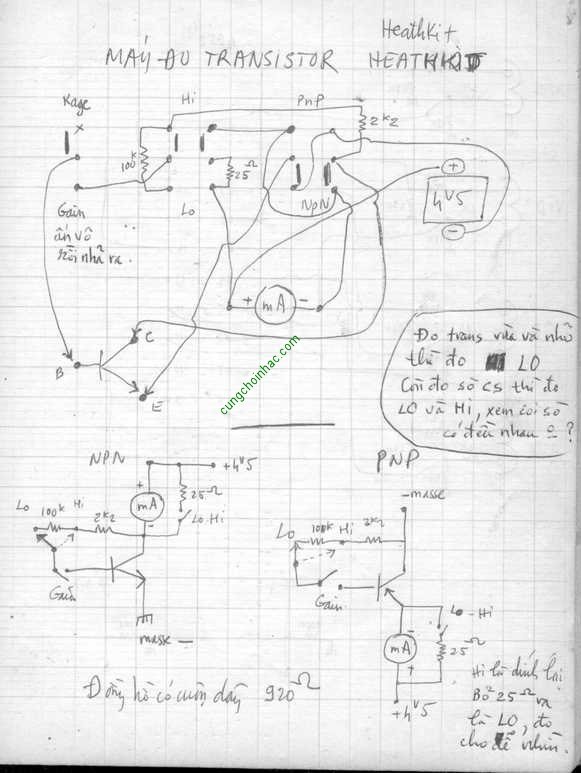

Đây là mạch vẽ trong cái máy đo trans của hãng Heathkit. Nó gồm có 3 cái công tắc. Một cái dùng để đo trans NPN hay là PNP. Một cái là đo "mạnh" hay đo "yếu". Thôi cứ mặc định là Hi. Còn một cái là...sau khi kẹp 3 chân trans (mua 3 cái kẹp sắt mini)...kim đồng hồ nằm im (nó mà lên là trans hư)....Bạn sẽ kéo xuống một cái, kim chạy lên. Xong bạn trả về như cũ. Hai trans mà đo, thấy kim chạy lên "bằng" nhau là...hai con đó tương đối "đồng" nhau. Nhất là đo sò CS PNP và NPN...Thế là quá tốt!! Ối mà thấy kệ...Không "bằng" cũng không sao...Chúng ta đâu phải là hãng sản xuất!! Làm sao mà kiếm linh kiện "đồng" nhau được?
Đồng hồ bạn kiếm cái nào cũng được...Lấy trong mấy cái ampli Nhật cũ...hoặc lấy cái VOM cũ...bị hư mạch...Chịu khó điều chỉnh sao cho...kim đừng nhảy "quá"...sẽ gảy kim!! Tức là thêm trở cản bớt...
Pin thì lấy cục pin 9v, rồi ráp con 7805, để còn 5v cấp cho mạch...
Máy đo nầy "lợi hại" lắm...Đo là biết hư hay không...Còn dùng Ohm kế mà đo...Chán lắm!!! Không rõ ràng, lại mất thì giờ...
