Loa Sub sẽ có một mạch CS riêng...Trước đó, bạn ráp một mạch EQ 8 band...thì bạn sẽ "vừa ý"...

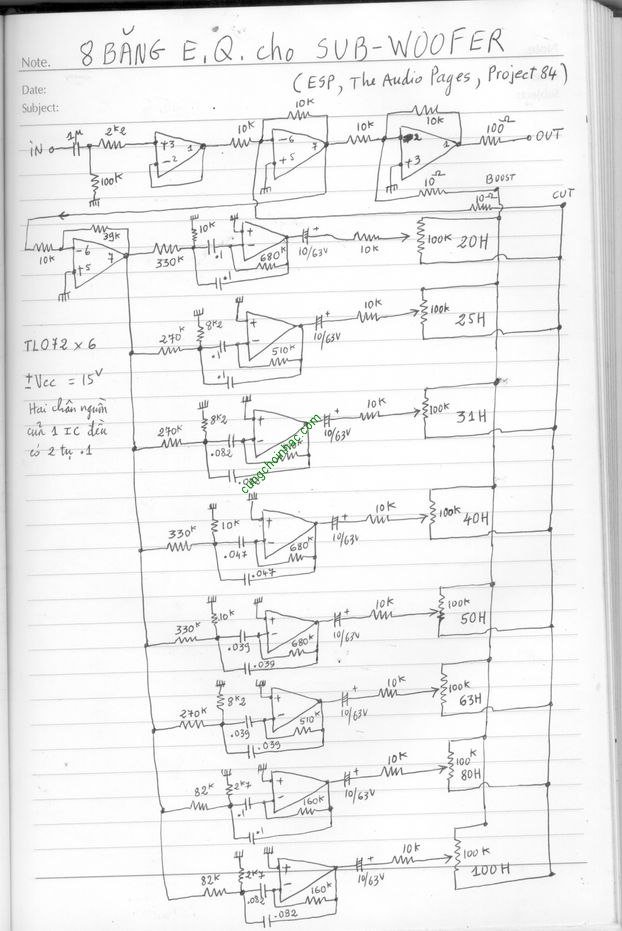

EQ 8 band dùng cho Sub Woofer
huynhdoan2000 | 04/10/2011
Các câu thảo luận:
đang tải các thảo luận
bac co ban bo sub nay ko bao nhieu mot bo vay ma bac co bo 7200w ban ko bac va nhieu tien vay
Đoạn trích:
Bạn cứ theo sơ đồ ráp là ...chạy. Bạn có thể tìm mua mấy máy EQ cũ , đem về , thay tụ ...là xong !
Bo CS mạnh thì PV2000 là ổn nhất . Các kiểu ráp khác thì ...hên xui , do có dòng 1 chiều qua loa , mà loa CS lớn là loại đắt tiền , cần phải bảo đảm không hư .
bac co ban bo sub nay ko bao nhieu mot bo vay ma bac co bo 7200w ban ko bac va nhieu tien vay
Bạn cứ theo sơ đồ ráp là ...chạy. Bạn có thể tìm mua mấy máy EQ cũ , đem về , thay tụ ...là xong !
Bo CS mạnh thì PV2000 là ổn nhất . Các kiểu ráp khác thì ...hên xui , do có dòng 1 chiều qua loa , mà loa CS lớn là loại đắt tiền , cần phải bảo đảm không hư .
chàu chú, cháu có lắp thử một bo theo như sơ đồ nhưng không hoạt động, y nguyên sơ đồ thì tiếng ra bị giật cục, không có hiệu quả cắt sub, vẫn nghe được hoàn toàn tiếng ca. cháu thử bỏ qua tầng kd đầu tiên (tầng không gắn trở hồi tiếp), đưa tín hiệu vào trở 10k của tầng sau thì có tín hiệu ra nhưng vẫn còn toàn vẹn dải tiếng. mạch cháu dùng 4558 và không lắp tụ 104 tại các chân nguồn ic, còn lại nguyên bản ạ.
Đoạn trích:
Mạch nầy là ....nâng và giảm tiếng "sub" , không có ảnh hưởng gì đến tiếng ca , tức tiếng ca vẫn qua phà phà . Muốn "cắt" tiếng ca thì ...ráp thêm 23 cần nữa , từ 200Hz , 300 Hz , ....đến 20Khz , rồi ...kéo mấy tầng nầy xuống min , lúc đó ...mới cắt tiếng ca !
Mạch nầy là xài cho cây guitar bass ! Cây guitar bass thì ...không có tiếng mid và treble , chỉ có tiếng trầm .
Bạn phải dùng bo Sub để cắt tiếng ca trước tiên và sau đó cho vào mạch EQ Subwoofer nầy để ...chỉnh sửa tiếng sub ...cho nghe ngọt , không rè .
Thùng sub thì có nhiều loại khác nhau ( loa , thùng cây , lỗ hơi , ...) . Dùng mạch EQ Sub nầy để ...chỉnh cho thich hợp .
không có hiệu quả cắt sub, vẫn nghe được hoàn toàn tiếng ca.
Mạch nầy là ....nâng và giảm tiếng "sub" , không có ảnh hưởng gì đến tiếng ca , tức tiếng ca vẫn qua phà phà . Muốn "cắt" tiếng ca thì ...ráp thêm 23 cần nữa , từ 200Hz , 300 Hz , ....đến 20Khz , rồi ...kéo mấy tầng nầy xuống min , lúc đó ...mới cắt tiếng ca !
Mạch nầy là xài cho cây guitar bass ! Cây guitar bass thì ...không có tiếng mid và treble , chỉ có tiếng trầm .
Bạn phải dùng bo Sub để cắt tiếng ca trước tiên và sau đó cho vào mạch EQ Subwoofer nầy để ...chỉnh sửa tiếng sub ...cho nghe ngọt , không rè .
Thùng sub thì có nhiều loại khác nhau ( loa , thùng cây , lỗ hơi , ...) . Dùng mạch EQ Sub nầy để ...chỉnh cho thich hợp .
Cháu cảm ơn ạ. C đã hiểu rồi, cứ ngỡ nó là lọc sub luôn nên thắc mắc ạ :)) . Cho cháu hỏi thêm là của cháu đang bị ù một chút, tần số trung thấp và thấp, nghe khá lớn, cháu nghĩ là bị hù tần số điện lưới. Cháu đã đi mass đúng theo nguyên tắc, mạch lọc pre thiết kế có ổn áp dòng 78xx 79xx, sau cầu diode đặt moitj cặp tụ hoá lớn, sau đến ổn áp, và sau là một cặp tụ hoá nhỏ hơn kèm một cặp tụ np 104 cùng led báo nguồn. Phần công suất để rời và chạy với tín hiệu từ máy phát nhạc thì k ù, ghép thêm pre vào là xuất hiện ù ạ.
Đoạn trích:
Hù là tần số điện lưới 50Hz "nhiễm" vào mạch kđ . Làm cho hết hù thì ...tiếng bass 50Hz cũng mất tiêu luôn ! Chỉ có cách ...quấn transfo của dàn Pre lại . Là sao ? Kiếm cục transfo lớn , quấn thật nhiều vòng ( quấn theo 400vac chứ không phải 220vac , tức đo nhiều ohm ) , khi cấp điện thì dòng Ac chạy vào rất ít , không phát sanh hù . Quấn dây nhiều thì ...ampere yếu , nhưng do dàn Pre cũng không có hút ampere nhiều ...nên đủ sức .
Để biết hù là do dây masse hay do nguồn ổn áp thì ...kiếm 2 cái bình accu 12v mà cấp điện , rồi so sánh xem sao ?!
Hù mà vặn vol master xuống mà hết hù ...thì có thể dùng mạch Mute ( hừm , hát nhỏ nó không kêu ? )
Phần công suất để rời và chạy với tín hiệu từ máy phát nhạc thì k ù, ghép thêm pre vào là xuất hiện ù ạ.
Hù là tần số điện lưới 50Hz "nhiễm" vào mạch kđ . Làm cho hết hù thì ...tiếng bass 50Hz cũng mất tiêu luôn ! Chỉ có cách ...quấn transfo của dàn Pre lại . Là sao ? Kiếm cục transfo lớn , quấn thật nhiều vòng ( quấn theo 400vac chứ không phải 220vac , tức đo nhiều ohm ) , khi cấp điện thì dòng Ac chạy vào rất ít , không phát sanh hù . Quấn dây nhiều thì ...ampere yếu , nhưng do dàn Pre cũng không có hút ampere nhiều ...nên đủ sức .
Để biết hù là do dây masse hay do nguồn ổn áp thì ...kiếm 2 cái bình accu 12v mà cấp điện , rồi so sánh xem sao ?!
Hù mà vặn vol master xuống mà hết hù ...thì có thể dùng mạch Mute ( hừm , hát nhỏ nó không kêu ? )
Anh Đoàn ơi! A làm ơn hướng dẫn e cách mắc thêm nút chỉnh phase cho mạch lọc này với. Mắc ở chỗ nào và như thế nào ạ? E cảm ơn anh.
Đoạn trích:
Bạn ráp thêm 1 tầng kd opamp như sau :
-- 10k và 10k là hskd bằng 1 lần , ghép ở cỗng đảo .
-- 500k và tụ 104 ...là chỉnh phase , ghép ở cỗng không đảo .
Cái vụ "pha" nầy ...chỉ cần ngồi cách ra xa chỗ đang ngồi ...chừng 2 mét ...là nghe "khác" liền . Lúc trước , tớ đi đánh sô , tớ ngồi kế cái thùng bên trái [ tớ đánh ọt], thằng đệ tử ngồi ngay giữa hai thùng [ đánh bas]...tớ chỉnh tiếng bass ...nghe rất có lực , vậy mà thằng đệ tử nói là ...tiếng bass nghe "bọng" quá ! Tớ mới thử ngồi ngay chỗ của nó đang ngồi ...quả thật , tiếng bass nghe khác !
Bởi vậy , pha thì pha ...nhưng chỗ ngồi nghe ...lại "nghịch" pha , khi 2 thùng cách nhau từ 2 mét ..
A làm ơn hướng dẫn e cách mắc thêm nút chỉnh phase cho mạch lọc này với. Mắc ở chỗ nào và như thế nào ạ?
Bạn ráp thêm 1 tầng kd opamp như sau :
-- 10k và 10k là hskd bằng 1 lần , ghép ở cỗng đảo .
-- 500k và tụ 104 ...là chỉnh phase , ghép ở cỗng không đảo .
Cái vụ "pha" nầy ...chỉ cần ngồi cách ra xa chỗ đang ngồi ...chừng 2 mét ...là nghe "khác" liền . Lúc trước , tớ đi đánh sô , tớ ngồi kế cái thùng bên trái [ tớ đánh ọt], thằng đệ tử ngồi ngay giữa hai thùng [ đánh bas]...tớ chỉnh tiếng bass ...nghe rất có lực , vậy mà thằng đệ tử nói là ...tiếng bass nghe "bọng" quá ! Tớ mới thử ngồi ngay chỗ của nó đang ngồi ...quả thật , tiếng bass nghe khác !
Bởi vậy , pha thì pha ...nhưng chỗ ngồi nghe ...lại "nghịch" pha , khi 2 thùng cách nhau từ 2 mét ..
từ ngày a Đoàn chỉ cho cái bộ chia tín hiệu . E đã tìm hiểu các mạch filter , giờ chế cháo các kiểu, thích gì cho đó. mỗi tội chỉ làm được mấy cái đơn giản, mấy cái phức tạp quá k hiểu nguyên lý thì k làm được. Kiểu như cho tiếng hát nó bay bay ,văng vẳng đâu đó là chịu . A Đoàn biết cách bày e cái này với.
Đoạn trích:
Sau nầy , đã có các IC "điều khiển" âm thanh , danh từ gọi là DSP , nên "nghiệp dư" như chúng ta ...khó mà nắm bắt . Tuy nhiên , cũng không có hay hơn là bao nhiêu !
Phải biết tiếng Anh chút đỉnh và biết tra từ điển ...thì rất có ích hoc việc học hỏi nâng cấp . Kinh nghiệm cho thấy , các máy cũ , tài liệu cũ ...thì trình bày rất rõ ràng nguyên lý [ rất nên tìm đọc } . Còn các máy mới hơn ....thì chủ yếu là chỉ cách xài .
Phân tích mạch điện ....chủ yếu là ...tính ra "số Ohm" của từng linh kiện theo DC và theo AC . Tiếp theo là số volt của từng điểm trên mạch và kết quả sau cùng là số volt và số Ohm ở ngõ ra !
Có 3 linh kiện chánh là R , L và C dùng để tạo ra số Ohm .
Trans , Fet , Opamp ....là các linh kiện có nguồn dùng cho sự khuếch đại .
Các IC "hạng nặng" sau nầy ...là tích hợp tùm lum trong ruột .
Cuối cùng là các modul ! Cắm vào , nhổ ra ,....là xong !
Khi bạn chưa hiểu nguyên lý thì thử cố gắng ...tính toán số Ohm của R , L , C [ theo tần số 400Hz ,...] tại một điểm trên mạch và vận dụng các công thức mà .....tính ra ...số volt [400Hz] và trở kháng ở đó .
Sắp tới đây , tớ sẽ post các bài viết của các bậc tiền bối để giúp các bạn dễ tìm kiếm học hỏi [ do vì ...từ từ ...chẳng còn ai đọc nữa , đã "modul hóa" rồi ...]
Đoạn trích:
Khi các bạn nghe một cái gì "quá hay " ...thì chỉ là " tại chỗ đó , thời điểm đó , tâm trạng đó " . Tất nhiên sẽ không bao giờ có cái thứ hai "y như vậy " !
Bạn có thể dùng nhiều cách để "nâng" tiếng ca của mình băng cách ...như ghim 1 micro vào nhiều lổ rack ...và chỉnh "khác nhau" , cũng như thêm hệ thống loa riêng để tăng tiếng xì , tăng bass ấm , thêm 3D v.v...mà vẫn giữ nguyên tiếng gốc .
Vấn đề nầy , trong phần mềm gọi là làm "dầy" tiếng ca .
E đã tìm hiểu các mạch filter , giờ chế cháo các kiểu, thích gì cho đó. mỗi tội chỉ làm được mấy cái đơn giản, mấy cái phức tạp quá k hiểu nguyên lý thì k làm được.
Sau nầy , đã có các IC "điều khiển" âm thanh , danh từ gọi là DSP , nên "nghiệp dư" như chúng ta ...khó mà nắm bắt . Tuy nhiên , cũng không có hay hơn là bao nhiêu !
Phải biết tiếng Anh chút đỉnh và biết tra từ điển ...thì rất có ích hoc việc học hỏi nâng cấp . Kinh nghiệm cho thấy , các máy cũ , tài liệu cũ ...thì trình bày rất rõ ràng nguyên lý [ rất nên tìm đọc } . Còn các máy mới hơn ....thì chủ yếu là chỉ cách xài .
Phân tích mạch điện ....chủ yếu là ...tính ra "số Ohm" của từng linh kiện theo DC và theo AC . Tiếp theo là số volt của từng điểm trên mạch và kết quả sau cùng là số volt và số Ohm ở ngõ ra !
Có 3 linh kiện chánh là R , L và C dùng để tạo ra số Ohm .
Trans , Fet , Opamp ....là các linh kiện có nguồn dùng cho sự khuếch đại .
Các IC "hạng nặng" sau nầy ...là tích hợp tùm lum trong ruột .
Cuối cùng là các modul ! Cắm vào , nhổ ra ,....là xong !
Khi bạn chưa hiểu nguyên lý thì thử cố gắng ...tính toán số Ohm của R , L , C [ theo tần số 400Hz ,...] tại một điểm trên mạch và vận dụng các công thức mà .....tính ra ...số volt [400Hz] và trở kháng ở đó .
Sắp tới đây , tớ sẽ post các bài viết của các bậc tiền bối để giúp các bạn dễ tìm kiếm học hỏi [ do vì ...từ từ ...chẳng còn ai đọc nữa , đã "modul hóa" rồi ...]
Đoạn trích:
Kiểu như cho tiếng hát nó bay bay ,văng vẳng đâu đó là chịu . A Đoàn biết cách bày e cái này với.
Khi các bạn nghe một cái gì "quá hay " ...thì chỉ là " tại chỗ đó , thời điểm đó , tâm trạng đó " . Tất nhiên sẽ không bao giờ có cái thứ hai "y như vậy " !
Bạn có thể dùng nhiều cách để "nâng" tiếng ca của mình băng cách ...như ghim 1 micro vào nhiều lổ rack ...và chỉnh "khác nhau" , cũng như thêm hệ thống loa riêng để tăng tiếng xì , tăng bass ấm , thêm 3D v.v...mà vẫn giữ nguyên tiếng gốc .
Vấn đề nầy , trong phần mềm gọi là làm "dầy" tiếng ca .
