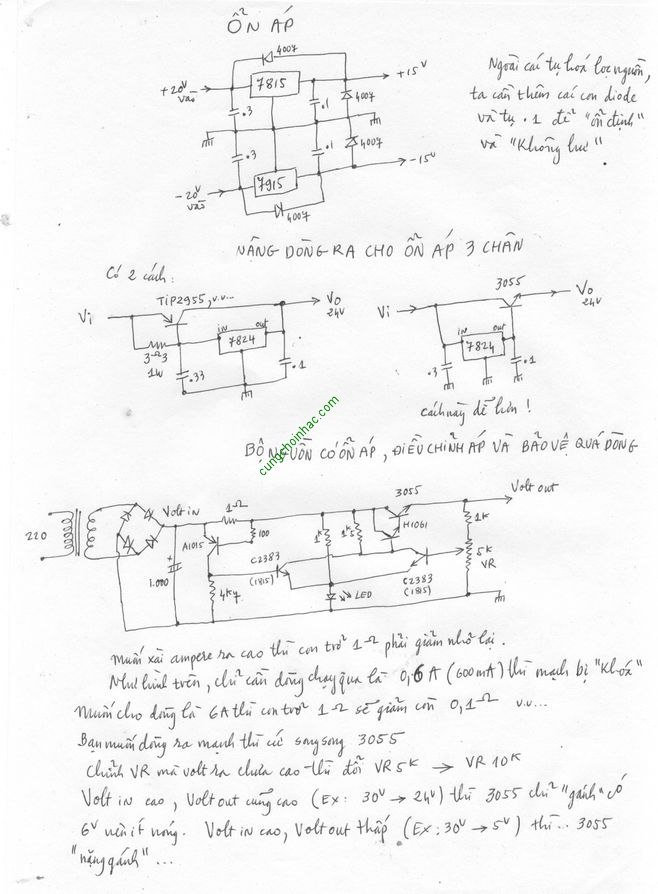

Sau đây là một vài mạch ổn áp thông dụng, các bạn cần biết để sau nầy có dịp ứng dụng...
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.
Các mạch ổn áp thông dụng
huynhdoan2000 | 04/10/2011
Các câu thảo luận:
đang tải các thảo luận
Trước tiên em xin cám ơn bác huynhdoan
Cho em hoi la: minh muốn nâng dòng cho nguồn âm tức dùng 7912, 7915... Thì mình có dùng tip2955 được ko, hay dùng con khác.
Cho em hoi la: minh muốn nâng dòng cho nguồn âm tức dùng 7912, 7915... Thì mình có dùng tip2955 được ko, hay dùng con khác.
Đoạn trích:
Dùng 2955 hoặc 3055 đều được hết . Hoặc 718 , 688 , 5200 , 1943 , ...đều OK ! Chỉ có cách hàn nối các chân là khác nhau .
Nếu biết suy luận , thì cứ "mặc định" dòng điện đi từ dương qua âm . Ví dụ , con sò NPN thì +Vcc vào C và ra E , còn con sò PNP thì +Vcc vào E và ra C . Chỉ xem xét dòng "phân cực" cho cực B . Thông thường , dòng phân cực lấy từ cực C mà phân cực cho cực B .
Do xài nguồn dương ( +Vcc và masse) nên con 7824 phân cực cho 3055 là đúng bài bản . Còn xài con 2955 thì phải có con trở 3,3 ohm , thì mới có dòng "mồi" cho 7824 . Bạn cứ xem con 7824 là con trở ( không tính chân masse). Đó là con trở phân cực cho 3055 hoặc 2955 ( từ C qua B ) .
Cho em hoi la: minh muốn nâng dòng cho nguồn âm tức dùng 7912, 7915... Thì mình có dùng tip2955 được ko, hay dùng con khác
Dùng 2955 hoặc 3055 đều được hết . Hoặc 718 , 688 , 5200 , 1943 , ...đều OK ! Chỉ có cách hàn nối các chân là khác nhau .
Nếu biết suy luận , thì cứ "mặc định" dòng điện đi từ dương qua âm . Ví dụ , con sò NPN thì +Vcc vào C và ra E , còn con sò PNP thì +Vcc vào E và ra C . Chỉ xem xét dòng "phân cực" cho cực B . Thông thường , dòng phân cực lấy từ cực C mà phân cực cho cực B .
Do xài nguồn dương ( +Vcc và masse) nên con 7824 phân cực cho 3055 là đúng bài bản . Còn xài con 2955 thì phải có con trở 3,3 ohm , thì mới có dòng "mồi" cho 7824 . Bạn cứ xem con 7824 là con trở ( không tính chân masse). Đó là con trở phân cực cho 3055 hoặc 2955 ( từ C qua B ) .
Theo sơ đồ mạch ổn áp trên cùng nhưng không dùng ic 78 và 79 mà em dùng transistor và diode zenner ghim áp để tạo ra 15 volt đối xứng.Nhưng khi em đấu thêm 4 con diode giống sơ đồ thì nó bị lệch volt ngõ ra...-15 và +19. Khi e bỏ các didoe ra thì nó cân nhau là do nguyên nhân gì ạ
Đoạn trích:
IC 78 , 79 ....ở trong ruột có rất nhiều linh kiện chi chít . Rất dễ bị "sốc" và hư chi tiết nào đó ở trong ruột , nên người ta dùng 2 diode để bảo vệ . Khi bạn ghim "ngược" cộng trừ ...thì [ ví dụ ] ... -B sẽ không đi vào IC 78 , mà đi qua 2 diode xuống masse . Khi bạn Off máy ...thì các tụ nguồn phía sau sẽ "xả" điện qua diode ...nếu phía bên kia "thấp" hơn ! Như vậy , bảo đảm , volt ngõ In lúc nào cũng cao hơn ngõ Out [ 78, 79] và không có điện áp ngược . Bình thường thì không nói gì , nhưng nếu điện đường bị chập chờn [ cầu chì trong cầu dao chánh của nhà ...bị "muốn đứt" ] ...thì có thể phát sinh sự cố ! Ic rất nhạy cảm với các biến động điện áp , do ngõ vào của nó có ohm rất cao , dòng vào rất nhỏ ...Hừm , sét đánh ở nhà gần đó , chả ăn nhằm gì với nhà mình ...Ấy mà , cái máy ở nhà bị hư ?? Thế mới đau !
Còn ráp bằng trans ...thì không cần dùng diode bảo vệ . Ngõ vào của trans rất thấp [ vài trăm ohm đến vài chục Kohm là cùng , so với iC là mấy trăm Kohm ...] , muốn nó hư ...thì volt phải cao !
Bạn đấu thêm diode như trên hình ...thì chả có liên quan gì đến volt out ...Hãy xem xét lại ! Thử ..chỉ thêm 1 con diode thồi và đo xem có thay đổi không ? Tiếp ...thêm 1 con didoe nữa ...Có lẽ , trường hợp của bạn là ...1 con diode bị "rỉ" ..nên bạn đo volt = nguồn [+19v] .
Theo sơ đồ mạch ổn áp trên cùng nhưng không dùng ic 78 và 79 mà em dùng transistor và diode zenner ghim áp để tạo ra 15 volt đối xứng.Nhưng khi em đấu thêm 4 con diode giống sơ đồ thì nó bị lệch volt ngõ ra...-15 và +19. Khi e bỏ các didoe ra thì nó cân nhau là do nguyên nhân gì ạ
IC 78 , 79 ....ở trong ruột có rất nhiều linh kiện chi chít . Rất dễ bị "sốc" và hư chi tiết nào đó ở trong ruột , nên người ta dùng 2 diode để bảo vệ . Khi bạn ghim "ngược" cộng trừ ...thì [ ví dụ ] ... -B sẽ không đi vào IC 78 , mà đi qua 2 diode xuống masse . Khi bạn Off máy ...thì các tụ nguồn phía sau sẽ "xả" điện qua diode ...nếu phía bên kia "thấp" hơn ! Như vậy , bảo đảm , volt ngõ In lúc nào cũng cao hơn ngõ Out [ 78, 79] và không có điện áp ngược . Bình thường thì không nói gì , nhưng nếu điện đường bị chập chờn [ cầu chì trong cầu dao chánh của nhà ...bị "muốn đứt" ] ...thì có thể phát sinh sự cố ! Ic rất nhạy cảm với các biến động điện áp , do ngõ vào của nó có ohm rất cao , dòng vào rất nhỏ ...Hừm , sét đánh ở nhà gần đó , chả ăn nhằm gì với nhà mình ...Ấy mà , cái máy ở nhà bị hư ?? Thế mới đau !
Còn ráp bằng trans ...thì không cần dùng diode bảo vệ . Ngõ vào của trans rất thấp [ vài trăm ohm đến vài chục Kohm là cùng , so với iC là mấy trăm Kohm ...] , muốn nó hư ...thì volt phải cao !
Bạn đấu thêm diode như trên hình ...thì chả có liên quan gì đến volt out ...Hãy xem xét lại ! Thử ..chỉ thêm 1 con diode thồi và đo xem có thay đổi không ? Tiếp ...thêm 1 con didoe nữa ...Có lẽ , trường hợp của bạn là ...1 con diode bị "rỉ" ..nên bạn đo volt = nguồn [+19v] .
