Đoạn trích:

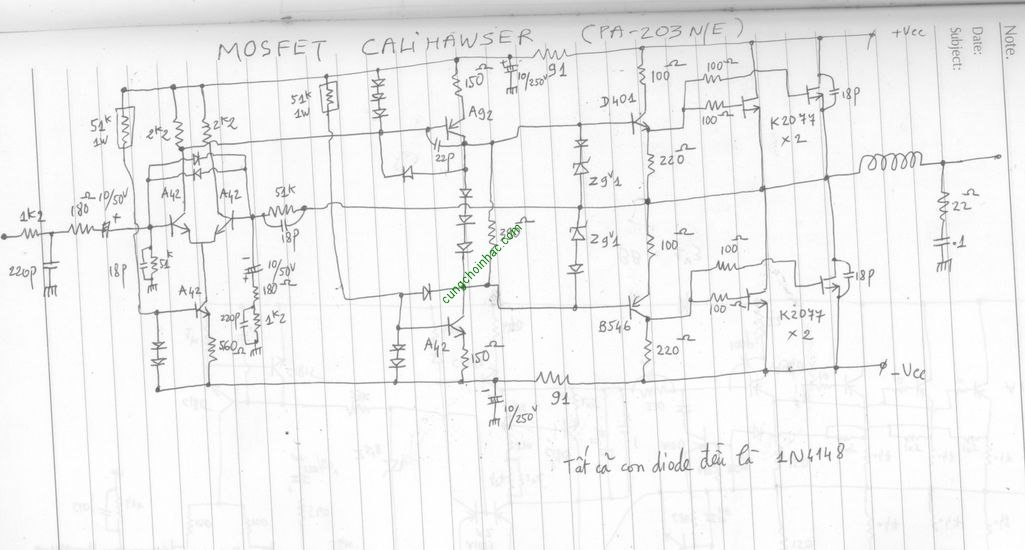

cháu ráp mạch giống như mạch calihawser nhưng sau các transistor A42, A92 và 2 con trở 51k rất nóng,

Ba con A42 đầu tiên thì không nóng...do nó có các con trở 2k2 nối tiếp lên nguốn. Nhưng con A 42 và A 92 phía sau có thể nóng...do nó chỉ có 2 con trở 150 ohm.
Bạn hình dung như vầy nhé...Nguồn cộng trừ [ gần bảy tám chục volt ] chạy qua 2 con trans 42, 92, qua 3 con diode và chạy qua 2 con trở 150 ohm...Số ohm ít hơn ba con trans đầu tiên...
Các mạch khác, người ta xài mấy con trans "bự" cho ít nóng, ít hư,...
Nếu "nóng" mà không hư thì...OK! Trans chạy hạng A...
Hai con trở 51k nóng...la đúng! Không sao! Tại cái mạch người ta làm như vậy.
Mạch bị ù khi lắp bo Echo, bo Mic....????

__ Nguồn cộng trừ cho hai bo nầy...không tốt! Dùng transfo riêng, cho ra 22v 0 22vac, nắn và ổn áp xuống thành +-12vdc.
--- Đi dây masse cho "đúng" kỹ thuật.

Đoạn trích:

cục 8A, +-12V và +-30V cho mạch còn lại.

Cục còn lại bạn lấy +- 12V hay là +-30V??
Tất nhiên là bạn lấy +-12V rồi. Mạch Mic, Music, Echo có thể xài nguồn từ +-9V đến +-15V. Nếu lấy cục nguồn 12v-0-12 AC thì sau khi nắn, ổn áp xuống thành +-9v. Còn nếu ổn áp +-15V là sai?? Nên nhớ, muốn mạch không hù thì nguồn AC phải cao hơn IC ổn áp!
Cái mẫu là như vầy [ theo kinh nghiệm lâu năm]
-- Kiếm cục nguồn AC 15-0-15 [ dễ kiếm, hoặc lấy trong TV trắng đen cũ], rồi dùng 2 IC 7809,7909 mà ổn áp.
-- Kiếm cục nguồn AC 20-0-20 [ hoặc 22-0-22,..], rồi dùng 2 IC 7812,7912 mà ổn áp. Đại khái là, khi nắn ra +-volt DC, ta làm sao cho ổn áp còn phân nửa....
Tất nhiên IC ổn áp sẽ nóng. Phải dùng nhôm giải nhiệt, Ampli phải có quạt.
Đi dây masse phải đúng.
Đúng là vầy. Khi dùng 2 cục transfo thì không bao giờ nối 2 chấu masse [ tức chấu giữa 2 cục transfo] dính lại với nhau. Người ta thường ráp như vậy. Đó là sai! Cứ ráp riêng ra, masse của mạch nào thì hàn vô mạch đó. Rồi..tự nhiên... khi nối dàn pre với mạch Cs,,,thì 2 masse sẽ dính với nhau.!!! Masse sườn thì lấy chấu giữa của cục transfo CS, xiết ốc xuống máy [ hàn không dính đâu!]. Các lổ rack 6 ly, rack bông sen thì không được dính sườn máy. Nếu dính sườn máy thì...vô tình ta có 2 chỗ xuống masse sườn!!! Khó trị hù lắm....
Đoạn trích:

Nếu con thay các transistor A42 và A92 bằng loại nào có công suất lớn hơn thì phù hợp hả bác?

Khi nguồn từ 40-0-40 trở xuống thì....C1815, A 1015,C2383, A 1013 là thông dụng. Kiếm mấy con trong máy Nhật cũ mà ráp cho mình, còn ráp cho khách thì cứ mua ngoài chợ mà ráp. Mà A 42, 92...cũng xài vô tư mà...
Khi nguồn cao hơn từ 45-0-45 thì kiếm mấy con trans cao volt, khó kiếm thì cứ xài C2383, A1013 cho tầng vi sai, các tầng sau thì xài mấy con domino trung có volt cao. Xem trong các sơ đồ mà ghi ra tên các trans...để ứng dụng thay thế cho nhau...Vô tư! Ampli chả có gì khó cả. Chỉ khó là...mua toàn đồ dỏm!! Kiếm mấy con rả trong máy cũ là OK!!
Đoạn trích:

gửi bác em có 1 con như này của khách lúc nhận là cháy con điện trở 22 ôm ở mạch lọc zobe mạch sài 4 con mosfet J352 và k2220 bây giờ mở lên có hiện tượng ngẹt tiếng ko trong khi nhưng khi e bỏ 2 con mosfet đi tức chỉ sài 2 con J352 Và K2220 thì ko bị nghẹt tiếng nữa nhưng khi mở lớn thì loa bass nghe hơi rè e đã kiểm tra hết transistor rồi chắc hơn thì e đã thay hết nhưng khi chạy 4 con thì vẫn bị nghẹt tiếng( đã thay mosfet khác ) nhưng vẫn bị mong bác chỉ dùm e đã kiểm tra hết diot và tụ điện

Mạch lọc Zobel là...y như bạn câu loa treble! Tụ.1 [tụ ra loa] và trở 10 ohm [ như loa treble]...Khi hát quá treble [ hoặc mạch bị tự kích, hú rít,...] con trở dễ bị cháy đen. Hừm...loa trebl còn cháy nát, huống chi con trở có chút xíu?
Người ta ráp con trở nầy nhỏ xíu...cho đở tốn tiền và mau hư để có mà sửa nữa. Nếu ráp nhà thì mua con trở 10 ohm 5w hoặc 10w hoặc lấy lò xo bếp điện, đo 10 ohm mà cắt ra, dùng ốc 4 ly mà xiết 2 đầu [ xiết với dây đồng cứng để có chỗ mà hàn chì ].
Không có mạch Zobel thì...volt "tần số treb" sẽ vọt cao lên...đưa về hồi tiếp âm nhiều, mạch có thể bị tự kích [ rè, nghẹt]...Phải có mạch Zobel...
Tuy nhiên, nếu mạch Pre xử lý tốt thì....tần số "bằng phẳng" nên...mạch CS dễ thở!
Mấy tay xài ampli, loa treble trong thùng có chút xíu mà muốn nghe trebl cho mạnh??? Rồi vặn volume trebl lên max...Cháy máy là đúng!! Không cần vặn trebl nhiều, cứ mua thêm loa trebl treo giáp vòng nhà...Bảo đảm, hát nhỏ nhỏ, chuột còn chạy trốn, nói gì người ta...Ai mà chịu nổi? Còn cái máy thì mát rượi!!
Cái vụ Mic hú cũng vậy. Muốn cho Mic lớn trong khi chỉ có 2 cái thùng bass?? Cứ mua thêm 2 cái nữa, câu vô...
Lớn là sao? Là không khí chuyển động nhiều tới lỗ tai...2 thùng làm sao bằng 4 thùng?
Qua hội chợ mà xem, nó xài mỗi bên cả chục thùng bass, hát ầm ầm mà cũng chả có hú hí gì cả....
Khi volume vặn phân nửa trở lại, máy không hú! Cứ xài thêm Main và loa cho nhiều, máy không hú.

Mosfet xài 2 con, 4 con, 6 con, hay 8 con..cũng chả có sao cả! Vì ngõ vào Mosfet là rất cao! Nó không có hút ampere ngõ vào... nên mạch kích chỉ cần đủ volt [ ví dụ 4 v] thì kích cho 2 con hay 100 con Mosfet vẫn OK! Sò thì khác, do nó có hút ampere ngõ vào nên, mạch kích [ trong đó có sò thúc domino trung] phải thiết kế sao cho đủ ampere để kích!

Nghẹt có thể do mạch Zobel một phần! Thử thay đổi xem sao, như tụ.1 thì xài.2, trở 10 ohm thì xài trở 22 ohm v,v,,,, coi có cải thiện không?
Cách tốt nhất là gở bỏ 4 con Mosfet ra, lo cân chỉnh "opamp" của mạch CS...Cho tín hiệu vào, gắn loa [ cách tụ vài uF] xem coi có nghẹt không? Khi mạch "opamp" của CS tốt thì...gắn Mosfet vào.
Đo thấy tốt...nhưng chắc cú là cứ thay mới mà thử!
À, ampli xài Mosfet thì kiểm tra kỹ dây masse sườn.Nếu cần thì xiết ốc, xiết luôn vô miếng nhôm. Nhôm gắn mosfet phải ăn masse "dữ dội" để ổn định.
Nếu vẫn còn pan thì....coi lại dàn pre! lấy dàn pre khác cho vào mạch CS xem sao! Hoặc lấy đầu DVD mà hát vô mạch CS để kiểm tra.

Trước đây thì 2 vế chạy bình thường. Sau đó thì một vế còn tốt, một vế bị "pan". Mà Pan trước mắt là cháy con 22 ohm. Pan nầy là do vặn nút treble lên cho "đả". Kết quả, mạch bị "cao tần" thiêu đốt!
Trong mạch có linh kiện bị "thiêu".
Bạn có time không? nếu có, thì cứ rả từng con ra, thay mới. Điện trở là thứ mà ta làm biếng đo. Nhưng khi đo, bạn sẽ phát hiện, có con trở "tăng" ohm!
Mạch CS dễ lắm! Ráp đúng thì nó chạy. Chả có cân chỉnh gì ráo!
