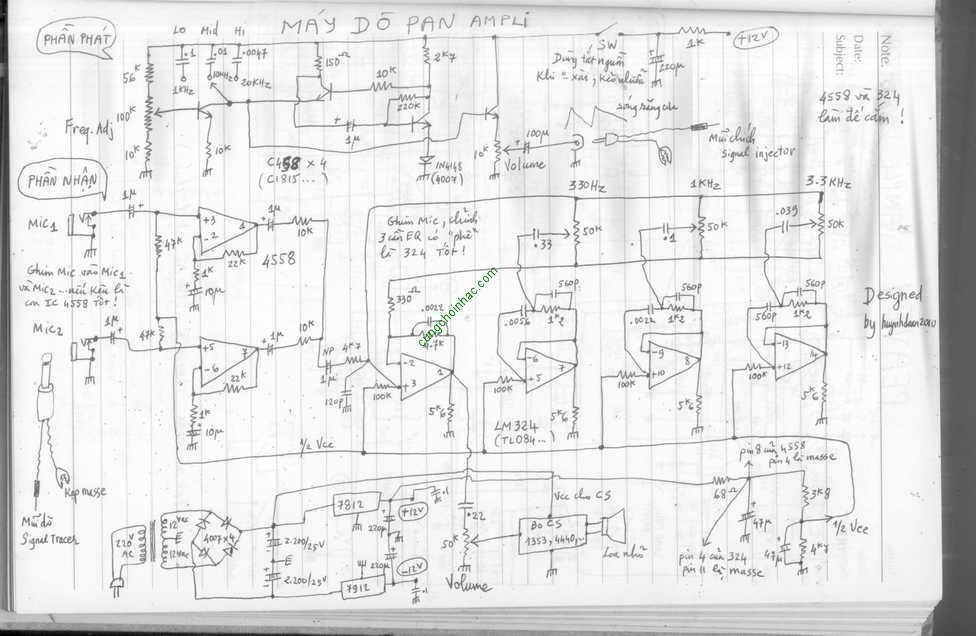

Máy dò pan để sửa ampli karaoke

Đoạn trích:

Mạch này do the nao vậy a. E ko hieu ro lam

Phần phát sẽ phát ra tín hiệu hú . Khi sửa ampli , ta phải ghim micro vô để a-lô , như thế sẽ mỏi miệng. Dùng tín hiệu nầy thay thế cho cái micro . Cứ "chích" vào ngõ In của bo mạch nào đó để nghe coi có"hú" không ? Nếu nghe thì thôi , còn không nghe thì hàn chết vô đó ( ngõ In) và dùng trở , tụ ,...chầm chấm vô coi có do hư tụ hay trở không ...

Phần nhận thì cũng thế . Cho tín hiệu DVD vào máy hư đang sửa mà hát và dùng que đo của phần nhận để rà rà In/Out của các tầng , xem coi tín hiệu đi tới đâu rồi "mất" ??
Tóm lại , khi thì phát , khi thì nhận v.v.. để xác định chắc chắn là hư phần nào.
Khi ráp thì dùng đế cắm ghim IC lên đó.
Lúc nhổ IC của máy hư ra đo thì gở con IC trên máy đo ra và nhét con IC đó vào và ghim micro vào phần nhận và ..a-lô ! Nếu nghe tốt thì con IC đó còn tốt.
Con IC 324 là gồm 4 opamp. Dùng socket để ghim nó.Khi thử IC 324 khác ( hoặc TL084,v.v..) thì gở con trên máy đo ra và ghim con muốn thử vào. Nói a-lô , rồi chỉnh bass/ treble,...của máy đo lên xuống , nếu thấy "phê" thì con IC đó là OK !!!
