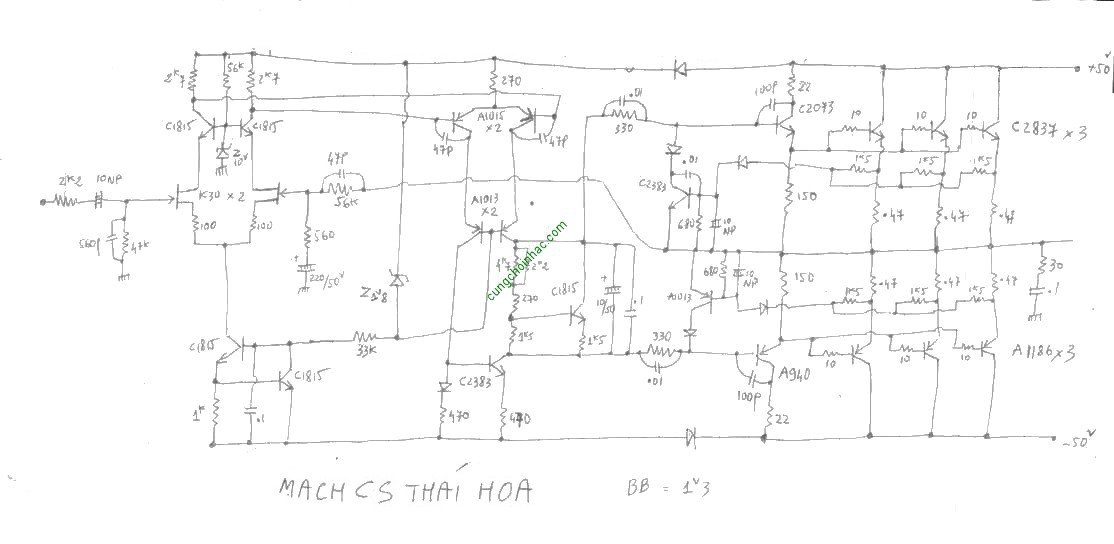

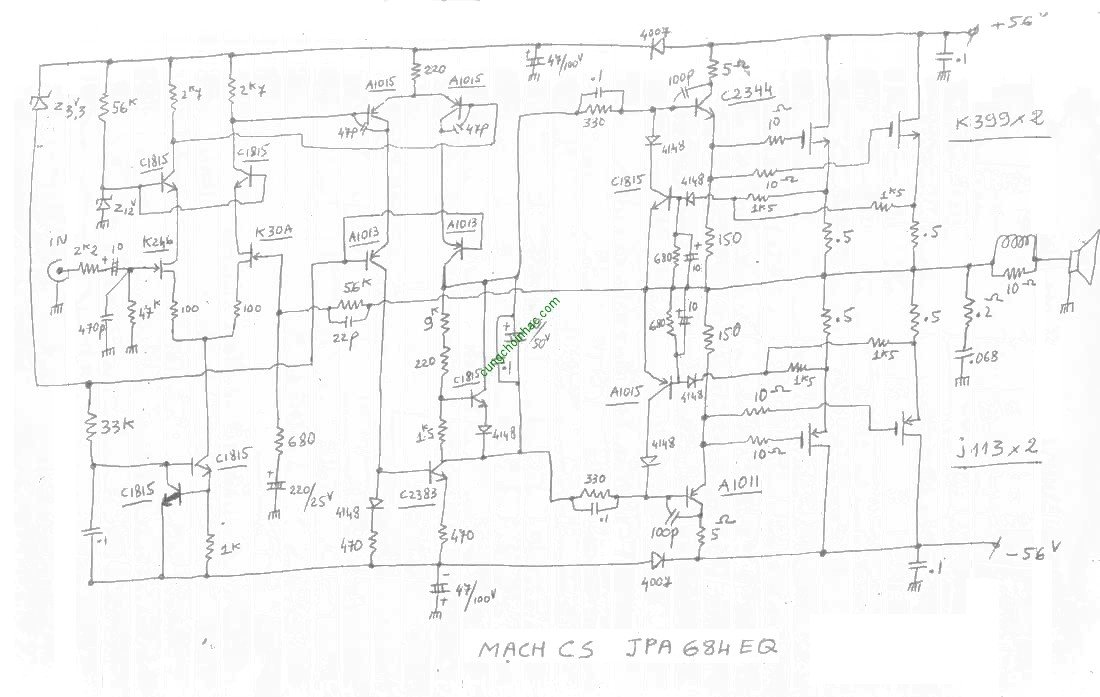

Mạch công suất JPA684EQ-Thái Hoa

Đoạn trích:

Nhưng 1 bo hư cặp vi sai fet k30A .Vậy e có thể dùng cặp vi sai khác dc k A ? Như cặp A1015 hay cặp C1815.

Dùng Fet là nâng cấp lên vài phần trăm . Vì sao ? Vì ...Fet mắc tiền hơn ! Chả có cái gì "mắc tiền" hơn mà lại dở hơn cái "rẽ tiền" !
Fet là "điện thế" ( hiệu ứng trường) , còn Trans là "dòng" . Cách phân cực có khác .Chỉ là thay đổi điện trở cho phù hợp .
K30 thì thay bằng C1815 .

Đoạn trích:

Và khi thay cặp vi sai mới thì mình phải chỉnh sửa mạch như thế nào?

Gở sò thúc và sò CS ra . Nối điện trở hồi tiếp âm ( từ loa về chân K30) xuống masse . Vì sao ? Vì trở hồi tiếp âm qua "col loa" mà xuống masse . Ta gở thúc và sò ra rồi ...thì con trở nầy "lơ lững" .. Phải cho nó xuống masse để phân cực con k30 thứ hai .Ta chỉ còn tầng vi sai + tầng kđđt .
Phân cực tầng vi sai khoảng 1mA , tầng kđđt khoảng vài mA ( 8mA) . Tùy ta "setup" . Phân cực ra sao , nó cũng "kêu" cả , nhưng chất lượng có khác . Đo volt BB ( từ 1v2 đến 2v2) . Đo volt DC của ngõ ra trans kđđt là ...0vdc !
Ôi , cũng chỉ là Opamp ...Có các trans "phụ trợ" , chủ yếu là ổn áp , ổn dòng ...Bỏ ráo , thay bằng 1 con trở ...cũng kêu !
Đoạn trích:

chỉ giúp e mua BA bao nhiêu Ampe,bao nhiêu volt, loa mấy tấc ?

Có 4 thông số ( ghi lên vách) Ampere (A) , Volt (U) , Công suất (W) và Ohm .
Chỉ cần biết 2 cái ( 2 cái nào cũng được) là tính ra 2 cái còn lại . Photo cái bảng vòng tròn tính toán A,V,W,Ohm, dán vào bàn làm việc. Mua cái máy tính đặt kế đó .
Từ 4 thông số nầy mà tính toán quấn BA ( lõi sắt , số vòng , cỡ dây ) , CS ra loa ( để ghép sò , mua loa ) .
Giả sử , bạn có loa 8 ohm , 500W . Vậy là đã có 2 thông số Ohm và W . Tính ra 2 cái còn lại là A và V .
Tính Volt thì ....căn P nhân Ohm . Tức 500 nhân cho 8 , rồi rút căn =63v. Quấn cục BA từ 220 ra 65-0-65 .
Tính A thì ...căn P chia Ohm . Tức 500 chia cho 8 , rồi rút căn =8A . Cỡ dây quấn cho cuộn 65 đôi là 8A , từ đó tính ra cỡ dây cuộn 220 . Lõi sắt thì tính theo 500W x 1,4 ( trừ hao), tức 700W . Chọn tiết diện sắt (axb) theo số 700W .
Một cặp sò 5200+1943 là 150W . Ráp 4 cặp ( 150wx4=600w) .
Ráp BTL thì ....BA cuộn thứ cấp giảm Volt xuống phân nửa , từ 65v xuống còn 32v . Cỡ dây tăng bự lên . Mò mẫm mà tính . Lấy giấy viết ra mà tính toán .
Đoạn trích:

Hay là e dùng 1 bo hd2000 để đánh sub

Bo HD 2000 thì ...là vạn năng ! Thay thế cho tất cả bo CS xài nguồn đôi " hư không sửa được". Ráp Mosfet , ráp BTL thì ...ngon cơm !
