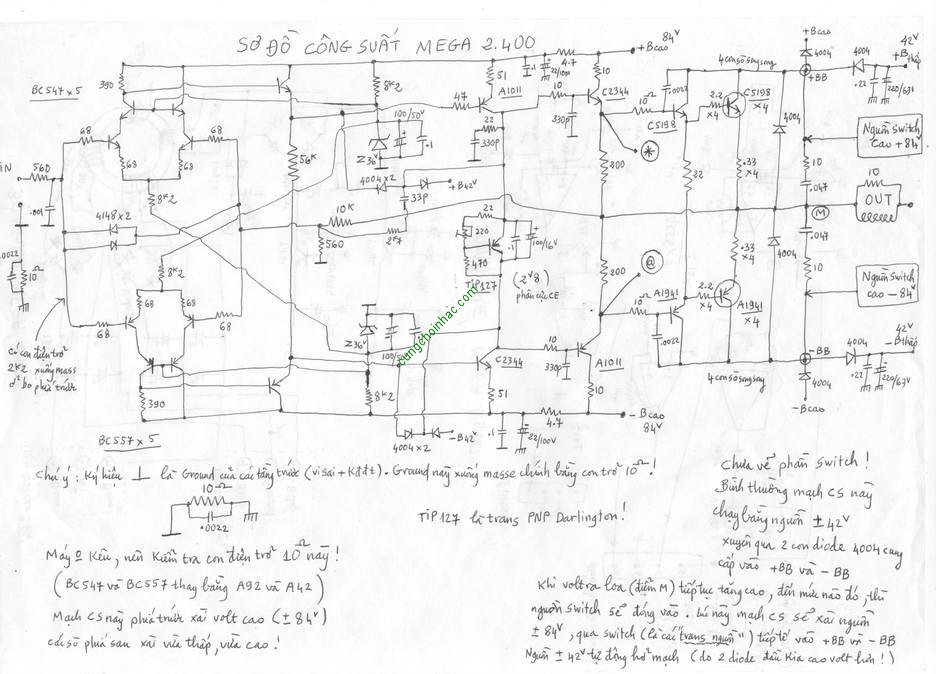

Main Công Suất Mega2400

Đoạn trích:

Hai con diode 4148 nối từ chân 2 qua 3 và ngược lại có công dụng gì ?

4148 có số volt chiều thuận là 0,6v . Đấu ngược hai con vào 2 cực B ...có nghĩa là ở 2 chỗ đó ..."không thể nào" vọt lên cao hơn 0,6v ! Tín hiệu sin vào ...thì có bán kỳ dương , có bán kỳ âm , nên người ta dùng 2 con diode "ổn áp" 0,6v , tức bán kỳ dương hoặc bán kỳ âm ở hai điểm đó bị "xén ngọn" nếu cao hơn 0,6v ( cũng tức là compressor ) .
Người ca bình thường thì không la làng đến mức tín hiệu vọt lên hơn 0,6v , nhưng thằng say xỉn ...nó "ngoạm" cái đầu micro ..la hét trong đó ...khiến cho tín hiệu sẽ vọt cao cả một hai volt , nhưng nhờ có 2 con diode ổn áp nên...cũng sẽ là 0,6v . Vả lại , khi máy bị "nhiễu" ( ví dụ sấm sét v.v...) thì "nhiễu" sẽ bị ém lại . Để chi ? Để mạch CS không "quá volt ngõ vào" ....
Bình thường , để compressor tín hiệu vào ( hoặc ra) , người ta dùng 2 con diode đấu ngược từ ngõ vào ( hoặc ra) xuống masse . Có nghĩa là số volt tại đó chỉ "được phép" khoảng 0,6 max . Hát lớn thì ...rè , nhưng "không" cháy dàn CS . Rè ở đây là sóng sin biến thành sóng vuông ( ý như đàn guitar mở fuzz ) . Đấy là nói mode "chung" . Tầng vi sai là "balance" ( không có masse) nên 2 con diode sẽ nối vào 2 cực B .
Đoạn trích:

Hai con diode 4148 phân cực ngược từ + 12 v vào chân 2 và từ - 12 v vào chân 3 có tác dụng gì ?

Nếu 2 con diode nối masse thì chỗ đó "sẽ chỉ là " 0,6v ( tức compressor 0,6v dương âm ) . Do nó nối vào 12v ...nên "compressor" ở mức 12v + 0,6v ( =12v6) .
Bình thường ca hát thì không đến nổi , nhưng khi có "nhiễu" ( ví dụ cái micro rớt xuống sân gạch cái bốp ...) thì số volt "tín hiệu" vào chân 2 hoặc 3 sẽ "khủng khiếp" . Nhờ có didoe ghim áp ...nên ...chả có gì xảy ra , bất quá "điếc tai" , "hết hồn" chút đỉnh . Còn không có diode ghim thì ....khó nói chuyện gì sẽ xảy ra ? Có thể là mạch bị "tự kích" , tức cả hai sò "cùng dẫn" .....Cháy tùm lum ....
Ráp CS mạnh thì thêm nhiều mạch bảo vệ , cón ráp thường thường thì ...bỏ ráo ( do ...hao ! )
Đoạn trích:

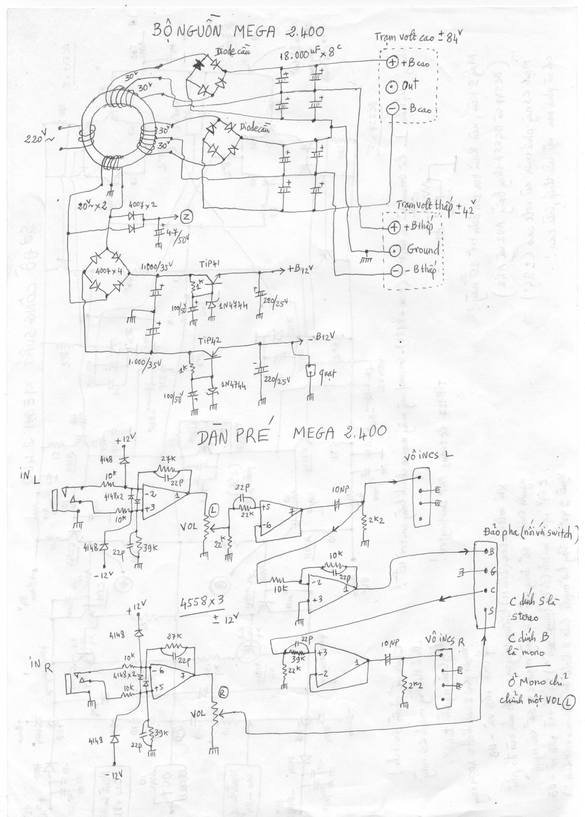

Nguồn nuôi cho mạch prè trên đây + 12v vào chân 8 và -12v vào chân 4 IC 4558 như bình thường đúng không anh !

Đúng rồi . Không có nguồn thì mạch làm sao "nhúc nhích" ? Nguồn đôi hay đơn đều OK hết ! Mạch điện tử chỉ là dòng điện "đứng yên" ở mức nào đó ( tức phân cực) , và rồi tín hiệu vào ...làm cho dòng điện khi trồi khi sụt ...và rồi ...cái màn loa khi sụt khi trồi theo !
Đoạn trích:

Nếu mình quấn thêm nguồn đôi 22 volt AC sau đó nắn và regu còn lại +- 12 vdc cấp cho dàn prè như mạch trên đây được không anh Đoàn ( không
đá động gì tới nguồn +- 15 vdc của mạch công suất !

Rất tốt ! Lấy 2 cục pin 9v mà cấp ...thì càng "quá tốt" !!! Chất lượng cao nhất !
