Các tụ pi nhỏ  có số volt làm việc trên 250v (nhất là mấy tụ pi của TV, kế nguồn flyback...) chúng ta có thể đo độ rỉ của chúng dựa theo lược đồ bên dưới.

Cách sử dụng:

- Đóng ngắt điện (22) lại, ngõ ra sẽ có 220V một chiều. Hệ thống đã sẵn sàng để thử đọ rỉ của tụ điện.

- Hệ thống thử này chỉ được dùng để thử các loại tụ điện sau: tụ điện giấy, tụ điện mica, tụ điện dầu, tụ điện ceramique.

Tụ điện thử cần phải có điện thế làm việc trên 250V, vì điện thế tiếp tế vào tụ điện trong lúc thử là 240V. Nếu thử các loại tụ điện có điện trở làm việc thấp hơn 250 thì sẽ làm hư luôn tụ điện.

Lưu ý: Tuyệt đối không thử được tụ điện hóa học dù nó có điện thế cao hơn 250V.

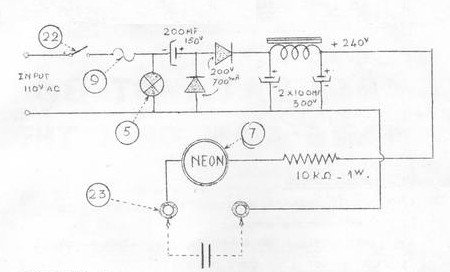

Đo tụ pi 250v

Kết quả của việc thử:

Cầm tụ điện cắm vào 2 lỗ số 23, đèn Neon (7) sẽ cháy sáng lên và từ từ tắt lại.

- Nếu đèn tắt hẳn, là tụ điện hoàn toàn tốt.

- Nếu đèn Neon cháy luôn mà không tắt là tụ điện đã bị nối tắt.

- Nếu đèn Neon không tắt hẳn mà cũng không cháy hẳn, ánh sáng Neon chớp chớp là tụ điện đã bị rỉ.

Độ sáng của Neon và thời gian chớp chớp sẽ cho biết tụ điện rỉ nhiều hay ít.
