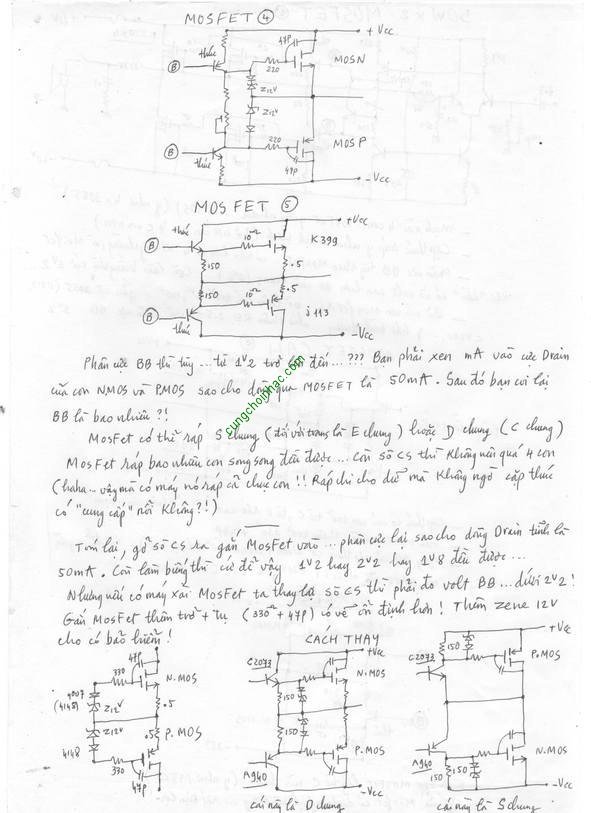

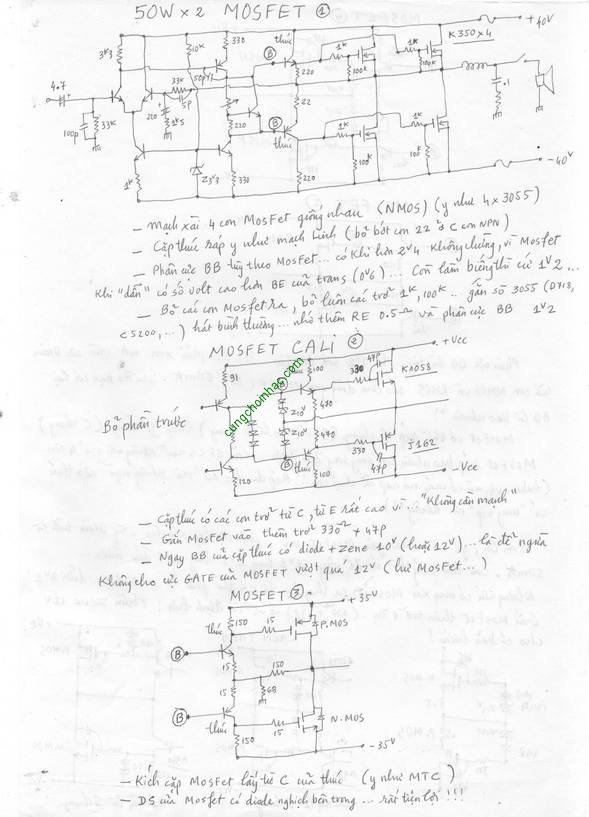

Ráp Mosfet ở tầng Công Suất

Đoạn trích:

mosfet ráp bao nhiêu con song song cũng được

Mosfet ráp 100 con song ...thì đo trở kháng ( đo từ G xuống masse) vẫn cao ( Megaohm trở lên) , Nhẹ tải cho cặp thúc . Chỉ cần 1 con 1815 cũng đủ cấp "áp" cho 100 con Mosfet song song.
Trans thì khác . Song song nhiều con thì trở kháng thấp ( xuống còn vài chuc ohm) ...và "hút" cặp thúc .
Đoạn trích:

Bo HĐ2000 và PV2000 ráp nhiều sò thì cặp thúc có nuôi nổi k ạ, hay chỉ nên ráp 4 con đổ lại thôi?

Bo HĐ2000 chủ yếu là dàn sò "làm việc" . Vì sao ? Vì phân cực cao ( gần 0,6v ) . Chình vì vậy , khi hát hơi hơi là dàn sò đã đủ 0,6v để làm việc . Cặp thúc "nhẹ" re . Không cần song song , không cần nhôm gì cả cho cặp thúc .
Bo PV2000 thì khác . Cặp thúc là kđ trước nếu hát nhỏ . Phải kđ đến mức nào đó thì mới đủ 0,6v ( trên trở 22 ohm) cho dàn sò làm việc . Sò thúc 2344 phải chịu 2 thứ tải . Một là tải 22 ohm , hai là tải của BE sò 1943 . Nhiều con song song thì tương đương vài ohm .... Khi làm việc , dòng sẽ qua CE của 2344 , qua 22 0hm song song BE sò 1943 và qua 10 ohm . Tính dòng "tổng" là lấy điện áp nguồn chia cho mấy con trở nầy , với trở nội CE ... HĐ thì ....trở cực E là 220 ohm nên...an toàn . Sò chịu ráo hết .
Số ohm ít , volt nguồn cao ...nên CS chịu đựng của sò 2344 phải "nặng" ....

Đoạn trích:

Em có tự ráp bo công suất 4 MOSFET kênh N, khi vừa cấp nguồn bóng đèn tải mắc nối tiếp với biến áp nó sáng mờ mờ, em có chỉnh biến trở bias nhưng đèn sáng chỉ giảm một tý chứ đèn tải không tắt hẳn. Do mình ráp MOSFET chưa đúng hả a?

Bạn phải nối tiếp 2 cai đồng hồ [ 5A ] vào 2 đường nguồn +B va -B ....để xem coi ...dòng hai bên có "bằng " nhau không ? Ráp Mosfet rất cần "match" [ so với ráp BJT ] . Vì sao ? Vì Mosfet rất nhạy cảm . Nó phân cực bằng điện áp [ bóp tay vào chân G ...cũng đủ làm volt Bias ! ]
, chính vì vậy , người ta phải dùng 1 con trở [ khoảng vài trăm ohm đến 1 k ] nối chân G xuống masse ...để giảm độ nhạy [ bóp tay không ảnh hưởng ] và cũng là "xả" điện áp chân G xuống masse , khi nó chưa hoạt động . Chân G lúc nào cũng "tích" điện thì rất nguy hiểm cho Mosfet . Chỉ cần vượt quá mức volt phân cực GS [ khoảng mười mấy volt ...] là Mosfet "dẫn" khủng khiếp ...
Do phân cực bằng ÁP ...[ mà ÁP thì tào lao lắm ...lên lên xuống xuống ] nên rất có thể 2 Mosfet sẽ dẫn không đều nhau , ngõ ra sẽ có volt DC ...
Bạn giảm Bias thấy đèn lu ...là mạch Bias có hiệu quả . Đèn còn lu lu ...là Bias đang có sự phân cực cao cao [ ý nói dòng mA chạy qua
DS của Mosfet ] . Hãy quan sát 2 đồng hồ Ampere hai bên nguồn . Nếu kim chỉ bằng nhau thì ...OK ! Chỉ là phân cực cao ...Hai bên kim bằng nhau ...mà muốn đèn tắt ...thì giảm con trở Bias [ tức khi vặn biến trở chỉnh xuống chấu nào , thì chấu đó có con trở nối tiếp , thì giảm thêm con trở đó . Nếu không có con trở nối tiếp ...thì tăng con trở ở chấu bên kia lên ....] . Còn quan sát thấy 2 kim không đều nhau thì có thể gia giảm volt GS của 1 bên sò [ như thêm trở nối GS ] ...sao cho 2 kim là bằng nhau .Phân cực cho BJT , Mosfet ,....chỉ là hát nhỏ mà không nghẹt mũi . Phân cực cao thì nóng nhưng hát hay hơn [ hạng A ] . Tuy nhiên , 2 sò phải match . Nó mà không match , ta phân cực cao ...sẽ có dòng DC ...máy hù .
