Đã xài IC ổn áp rồi mà còn thêm Opamp...làm "servo"...

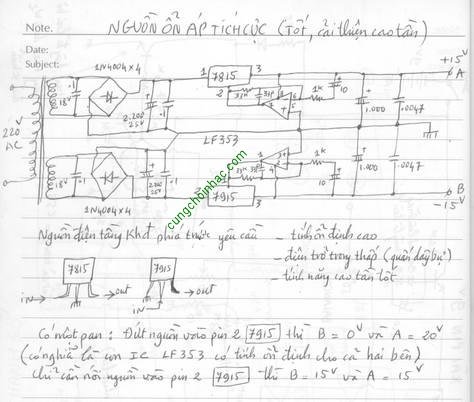

Nguồn ổn áp tích cực
huynhdoan2000 | 25/11/2011
Các câu thảo luận:
đang tải các thảo luận
- Xin A giải thích dùm về cải thiện cao tần của mạch lọc nguồn trên!
- Mạch lọc nguồn dùng trans (mạch lọc ripple) có tốt hơn mạch ổn áp bằng IC họ 78/79 không?
- Mạch lọc nguồn dùng trans (mạch lọc ripple) có tốt hơn mạch ổn áp bằng IC họ 78/79 không?
Đoạn trích:
-- 4 con diode nắn lọc thường có 4 con tụ pi song song [ 103/100v] .
-- Trong bộ lọc có các tụ xanh lục .1 [104] trở lại v.v..
Đó là các tụ dùng để lọc bỏ cao tần [ FM , VHF. UHF ,...] không cho "hạ áp" ở chỗ đó . Có hạ áp ...thì nó sẽ chạy vào mạch kd , khiến phát sanh "siêu âm " [ trên 20KHz] . Khi có tụ pi , tụ xanh lục ....thì các tần số nhiễu nầy sẽ chỉ chạy lòng vòng ở bộ nguồn .
-- Tụ hóa lớn thì lọc bỏ 50Hz của điện đường tốt , nhưng lọc bỏ nhiễu [ đèn ống , FM ,...] thì dở , phải thêm tụ 104 song song .
-- Người ta dùng oscillo mà đo áp AC trên các dây nguồn . nếu không thấy gì cả ...là bộ nguồn quá tốt = bình accu !
Đại khái là giảm rất nhiều các nhiễu có trong không khí ....
-- IC có hskd rất lớn ...nên tuy dùng tụ 39p , nhưng cũng đủ để lọc cao tần . Ta thì cứ dùng 100p , 220p v.v...vô tư !
Đoạn trích:
IC ổn áp thì tốt hơn trans , vả lại IC có bảo vệ quá tải . Tuy nhiên , dùng trans vẫn tốt bình thường . Có chi xài nấy .
Ngoài các bộ lọc ổn áp nguồn , còn có bộ lọc "nhiễu , hù " , cũng giống giống như mạch ổn áp , nhưng nó không lọc nguồn . Người ta thêm 1 con trở vài ohm , cản ở đường nguồn +B và lấy áp ở hai đầu con trở nầy [ vài chục mV , vài trăm milivolt AC , nếu có ] để kd "đảo pha" ...và triệt tiêu nhiễu [ hù , rột rẹt v.v...] . Bởi vậy , các máy bị hù quá trị không hết , thì có thể dùng pp nầy .
Xin A giải thích dùm về cải thiện cao tần của mạch lọc nguồn trên!
-- 4 con diode nắn lọc thường có 4 con tụ pi song song [ 103/100v] .
-- Trong bộ lọc có các tụ xanh lục .1 [104] trở lại v.v..
Đó là các tụ dùng để lọc bỏ cao tần [ FM , VHF. UHF ,...] không cho "hạ áp" ở chỗ đó . Có hạ áp ...thì nó sẽ chạy vào mạch kd , khiến phát sanh "siêu âm " [ trên 20KHz] . Khi có tụ pi , tụ xanh lục ....thì các tần số nhiễu nầy sẽ chỉ chạy lòng vòng ở bộ nguồn .
-- Tụ hóa lớn thì lọc bỏ 50Hz của điện đường tốt , nhưng lọc bỏ nhiễu [ đèn ống , FM ,...] thì dở , phải thêm tụ 104 song song .
-- Người ta dùng oscillo mà đo áp AC trên các dây nguồn . nếu không thấy gì cả ...là bộ nguồn quá tốt = bình accu !
Đại khái là giảm rất nhiều các nhiễu có trong không khí ....
-- IC có hskd rất lớn ...nên tuy dùng tụ 39p , nhưng cũng đủ để lọc cao tần . Ta thì cứ dùng 100p , 220p v.v...vô tư !
Đoạn trích:
- Mạch lọc nguồn dùng trans (mạch lọc ripple) có tốt hơn mạch ổn áp bằng IC họ 78/79 không?
IC ổn áp thì tốt hơn trans , vả lại IC có bảo vệ quá tải . Tuy nhiên , dùng trans vẫn tốt bình thường . Có chi xài nấy .
Ngoài các bộ lọc ổn áp nguồn , còn có bộ lọc "nhiễu , hù " , cũng giống giống như mạch ổn áp , nhưng nó không lọc nguồn . Người ta thêm 1 con trở vài ohm , cản ở đường nguồn +B và lấy áp ở hai đầu con trở nầy [ vài chục mV , vài trăm milivolt AC , nếu có ] để kd "đảo pha" ...và triệt tiêu nhiễu [ hù , rột rẹt v.v...] . Bởi vậy , các máy bị hù quá trị không hết , thì có thể dùng pp nầy .
Anh Đoàn! Mạch này so với mình dùng 317/337 thì cái nào chất lượng hơn? E nghe nói 317/337 ít ồn hơn.
Đoạn trích:
Chất lượng thường là do ...linh kiện tốt hay xấu . Ổn áp chỉ là giữ cho nguồn ít bị thay đổi . Bạn có thể dùng bất cứ linh kiện nào để ráp . Không có hơn kém nhau nhiều đâu ....Miễn là có ổn áp là được . Ổn áp bằng IC là gọn nhẹ . Ồn hay không ồn ...phải có máy móc mà đo .
Mạch này so với mình dùng 317/337 thì cái nào chất lượng hơn? E nghe nói 317/337 ít ồn hơn
Chất lượng thường là do ...linh kiện tốt hay xấu . Ổn áp chỉ là giữ cho nguồn ít bị thay đổi . Bạn có thể dùng bất cứ linh kiện nào để ráp . Không có hơn kém nhau nhiều đâu ....Miễn là có ổn áp là được . Ổn áp bằng IC là gọn nhẹ . Ồn hay không ồn ...phải có máy móc mà đo .
