em chào bác huynhdoan,về vấn đề cân chỉnh visai em có đọc bài của bác nhưng chắc tại em kém quá nên chưa được thông suốt cho lắm,em lấy 1 ví dụ như vầy mong bác giúp em với,em có 1 boa công suất của VTB sài 4 sò chẳng hạn dùng nguồn là 35VAC,10A,giờ em muốn nâng nguồn để nâng công suất(em có mắc // thêm mỗi bên 2 cặp sò nữa thành ra là 12 sò cho 2 vế dùng cặp sò C5200)nguồn em nâng lên 80VAC 20A,vậy cho em hỏi bây giờ em cần phải cân chỉnh gì để máy vẩn hoạt động tốthttps://cungchoinhac.com/images/topics/2a6/316/aa6/boa cong suat VTB.jpg,em thì rất đam mê về điện tử đăc biệt là điện thanh em chỉ tự mày mò học qua mạng và vọc đồ phế liệu để có kiến thức thôi,chứ em ko qua trường lớp gì hết nên có những câu hỏi ko được chuyên muôn mong bác bo qua cho em,từ khi biết về trang web này của bác em hoc đươc nhiều điều rất thú vị em xin cảm ơn bác rất nhiều.
Đoạn trích:
Xem xét coi trong mạch CS có xài Zene hay là có xài mạch ổn dòng không? Nếu có thì mạch có thể xài nguồn cao lên. Vì sao? Vì dù xài nguồn cao, nhưng tại điểm có zene...thì volt cũng y vậy.
Chú ý volt BB!!!! Nếu volt BB lúc xài 35VAC là 2v, và lúc xài 80VAC cũng là 2v thì...OK!
Tuy nhiên, vì điện trở sẽ nóng khi xài nguồn cao lên, nên phải thay một số con trở cho bự hơn, để nó nóng nó cháy....Ngoài ra, tham số của transistor phải lựa cho phù hợp...Nhìn chung 5200, 1943, 2334, 1011,....là thông dụng! CS vài chục W hay vài ngàn W đều OK!!
Bạn có biết, có những con IC công suất xài một khoảng Volt rộng, ví dụ từ 6v đến 18v....thì đó là nguyên lý trong mạch có xài ổn áp, ổn dòng...
Nên nhớ, phải trang bị 2 đồng hồ loại 5A, nối tiếp 2 nguồn + - để ta quan sát! Khi ghim 35VAC, hai đồng hồ chỉ 100mA [ ví dụ nhé]. Kế đó ghim 80VAC mà hai đồng hồ cũng chỉ xê xích chút đỉnh...là xài vô tư!
haha...mà do vì mới học ráp nên....sẽ bị cháy sò dài dài khi xài nguồn trên 35VAC x 2...Tại sao? Vì...xài 47p đến 100p...Chả ăn nhằm gì cả! Phải xài từ 330p đến.0022...mới bảo đảm an toàn..
em có 1 boa công suất của VTB sài 4 sò chẳng hạn dùng nguồn là 35VAC,10A,giờ em muốn nâng nguồn để nâng công suất(em có mắc // thêm mỗi bên 2 cặp sò nữa thành ra là 12 sò cho 2 vế dùng cặp sò C5200)nguồn em nâng lên 80VAC 20A,vậy cho em hỏi bây giờ em cần phải cân chỉnh gì để máy vẩn hoạt động
Xem xét coi trong mạch CS có xài Zene hay là có xài mạch ổn dòng không? Nếu có thì mạch có thể xài nguồn cao lên. Vì sao? Vì dù xài nguồn cao, nhưng tại điểm có zene...thì volt cũng y vậy.
Chú ý volt BB!!!! Nếu volt BB lúc xài 35VAC là 2v, và lúc xài 80VAC cũng là 2v thì...OK!
Tuy nhiên, vì điện trở sẽ nóng khi xài nguồn cao lên, nên phải thay một số con trở cho bự hơn, để nó nóng nó cháy....Ngoài ra, tham số của transistor phải lựa cho phù hợp...Nhìn chung 5200, 1943, 2334, 1011,....là thông dụng! CS vài chục W hay vài ngàn W đều OK!!
Bạn có biết, có những con IC công suất xài một khoảng Volt rộng, ví dụ từ 6v đến 18v....thì đó là nguyên lý trong mạch có xài ổn áp, ổn dòng...
Nên nhớ, phải trang bị 2 đồng hồ loại 5A, nối tiếp 2 nguồn + - để ta quan sát! Khi ghim 35VAC, hai đồng hồ chỉ 100mA [ ví dụ nhé]. Kế đó ghim 80VAC mà hai đồng hồ cũng chỉ xê xích chút đỉnh...là xài vô tư!
haha...mà do vì mới học ráp nên....sẽ bị cháy sò dài dài khi xài nguồn trên 35VAC x 2...Tại sao? Vì...xài 47p đến 100p...Chả ăn nhằm gì cả! Phải xài từ 330p đến.0022...mới bảo đảm an toàn..
bác huynhdoan ơi,bác có thể nó rõ chổ này đc ko em ko hiểu chổ này "haha...mà do vì mới học ráp nên....sẽ bị cháy sò dài dài khi xài nguồn trên 35VAC x 2...Tại sao? Vì...xài 47p đến 100p...Chả ăn nhằm gì cả! Phải xài từ 330p đến.0022...mới bảo đảm an toàn.."
Đoạn trích:
-- Do mấy con sò ở VN...dỏm là nhiều!! Kệ, xài đồ dỏm thì thợ mới có việc làm.
-- Do cách bố trí kỹ thuật như dây masse, dây tín hiệu, v.v...búa xua nên dễ bị "tự kích".
-- Do xài mấy con tụ Pi "không ăn thua" gì đến âm tần cả, nên không khử tự kích được...Cháy sò do mấy cái nầy thì...chỉ vài giây là xong! Sò mát rựi. Còn cháy sò do sò dỏm thì...phải bị nóng trước, cháy sau. Gở ra. mua rượu về nhậu
--.....
Có mấy chỗ phải quan tâm khi ráp ampli CS lớn là:
-- Tầng bass treble...nếu thấy họ xài tụ hai ba trăm Pi thì gở ra, mà phải xài.001 hoặc.0022!
-- Ngõ vào IN của bo CS thì phải có mạch khử tự kích, tức cản bớt bởi R và thêm C xuống masse. R khoảng vài kí, C thì.001 đến.0033.
-- Tụ Miller nối BC của con trans kđ điện áp [ tức con đứng kế sau cặp vi sai ], phải từ 330p đến 470p.
-- Bộ lọc Nozel [ R + C ] ở ngõ ra loa, cũng có khi gây trở ngại...
Kinh nghiệm, phải xài 2 đồng hồ A để kiểm tra. Lúc thử máy, phải vặn trebl maximum...coi có "tăng" Ampere bất thường không? Mấy cái ampli karaoke ráp bán ngoài chợ, đem về hát, nghe cũng ngon, nhưng khi vặn cho treble lên thì..nghet!!!!
Tóm lại, do họ không có test trạng thái ampli "quá độ", mà tóm lại, do họ xài mấy con tụ Pi nhỏ quá!! Tính bắt chước "gin"???
sẽ bị cháy sò dài dài khi xài nguồn trên 35VAC x 2
-- Do mấy con sò ở VN...dỏm là nhiều!! Kệ, xài đồ dỏm thì thợ mới có việc làm.
-- Do cách bố trí kỹ thuật như dây masse, dây tín hiệu, v.v...búa xua nên dễ bị "tự kích".
-- Do xài mấy con tụ Pi "không ăn thua" gì đến âm tần cả, nên không khử tự kích được...Cháy sò do mấy cái nầy thì...chỉ vài giây là xong! Sò mát rựi. Còn cháy sò do sò dỏm thì...phải bị nóng trước, cháy sau. Gở ra. mua rượu về nhậu
--.....
Có mấy chỗ phải quan tâm khi ráp ampli CS lớn là:
-- Tầng bass treble...nếu thấy họ xài tụ hai ba trăm Pi thì gở ra, mà phải xài.001 hoặc.0022!
-- Ngõ vào IN của bo CS thì phải có mạch khử tự kích, tức cản bớt bởi R và thêm C xuống masse. R khoảng vài kí, C thì.001 đến.0033.
-- Tụ Miller nối BC của con trans kđ điện áp [ tức con đứng kế sau cặp vi sai ], phải từ 330p đến 470p.
-- Bộ lọc Nozel [ R + C ] ở ngõ ra loa, cũng có khi gây trở ngại...
Kinh nghiệm, phải xài 2 đồng hồ A để kiểm tra. Lúc thử máy, phải vặn trebl maximum...coi có "tăng" Ampere bất thường không? Mấy cái ampli karaoke ráp bán ngoài chợ, đem về hát, nghe cũng ngon, nhưng khi vặn cho treble lên thì..nghet!!!!
Tóm lại, do họ không có test trạng thái ampli "quá độ", mà tóm lại, do họ xài mấy con tụ Pi nhỏ quá!! Tính bắt chước "gin"???
Vâng em xin cảm ơn anh,các tần của phần công suất em còn mơ hồ quá,em lấy ví dụ từ boa của VTB anh xem em khoang những vị trí các tầng có đúng ko ah,em xin cảm ơn anh, da thưa anh anh có thể nhận em làm đệ tử được ko ah,hi,https://cungchoinhac.com/images/topics/cfb/d1c/b11/boa cong suat VTB.jpg
sư phụ huynhdoan ơi giúp em với.
Đoạn trích:
Q13,Q12 là cặp vi sai. Chính xác!
Q10 là con trans kđ điện áp. Chính xác! Con nầy lúc nào cũng chạy hạng A. Mấy bo CS sau nầy, người ta dùng con trans "trung".
Q11 không phải là trans kđđt...Nó chỉ là "ổn dòng". Mấy bo khác thì chỗ nầy xài điện trở bình thường. Ổn dòng là...cho qua dòng khá lớn mà điện trở "trong" vẫn nhỏ, không thay đổi theo nguồn cấp!
Q7. Q8 là cặp sò thúc! Chính xác! Khi nói volt BB, tức là đo volt 2 cực B của 2 con nầy! Theo cách ráp thông thường, kiểu C chung, thì số volt BB là từ 1v2 đến 2v2...Trên 2v4 sẽ là hạng A...Nóng, Cháy tùm lum!!! Vì...sò ta mua ở VN là...dỏm!!
Khi sửa một bo CS kiểu C chung như vậy, để an toàn, ta dùng 2 con diode 4007 nối tiếp, hàn vào 2 cực B của cặp thúc nầy..Còn trong mạch của nó cứ để y như vậy...Volt BB rất quan trọng...Khi ta đo dưới 2v2 thì...ít có bị hư tầm bậy. Nó mà trên 2v4 là "khủng khiếp" đấy!
CS thì đúng rồi.
Tóm lại, chỉ trật con trans ổn dòng!
Khi bạn đã hiểu "danh xưng" của các con trans thì sẽ hiểu các tài liệu giải thích!
anh xem em khoang những vị trí các tầng có đúng ko
Q13,Q12 là cặp vi sai. Chính xác!
Q10 là con trans kđ điện áp. Chính xác! Con nầy lúc nào cũng chạy hạng A. Mấy bo CS sau nầy, người ta dùng con trans "trung".
Q11 không phải là trans kđđt...Nó chỉ là "ổn dòng". Mấy bo khác thì chỗ nầy xài điện trở bình thường. Ổn dòng là...cho qua dòng khá lớn mà điện trở "trong" vẫn nhỏ, không thay đổi theo nguồn cấp!
Q7. Q8 là cặp sò thúc! Chính xác! Khi nói volt BB, tức là đo volt 2 cực B của 2 con nầy! Theo cách ráp thông thường, kiểu C chung, thì số volt BB là từ 1v2 đến 2v2...Trên 2v4 sẽ là hạng A...Nóng, Cháy tùm lum!!! Vì...sò ta mua ở VN là...dỏm!!
Khi sửa một bo CS kiểu C chung như vậy, để an toàn, ta dùng 2 con diode 4007 nối tiếp, hàn vào 2 cực B của cặp thúc nầy..Còn trong mạch của nó cứ để y như vậy...Volt BB rất quan trọng...Khi ta đo dưới 2v2 thì...ít có bị hư tầm bậy. Nó mà trên 2v4 là "khủng khiếp" đấy!
CS thì đúng rồi.
Tóm lại, chỉ trật con trans ổn dòng!
Khi bạn đã hiểu "danh xưng" của các con trans thì sẽ hiểu các tài liệu giải thích!
VÂNG EM XIN CẢM ƠN SƯ PHỤ RẤT NHIỀU.:-)
vừa rồi mình có làm amply vtb theo đúng các sơ đồ ở trên nhưng mình có vài vấn đề thắc mắc mong mọi người giải đáp giúp:
+ ở board công suất cái chổ phần bảo vệ ( chổ khoanh đỏ như hình trên) tác dụng nó để làm gì ?

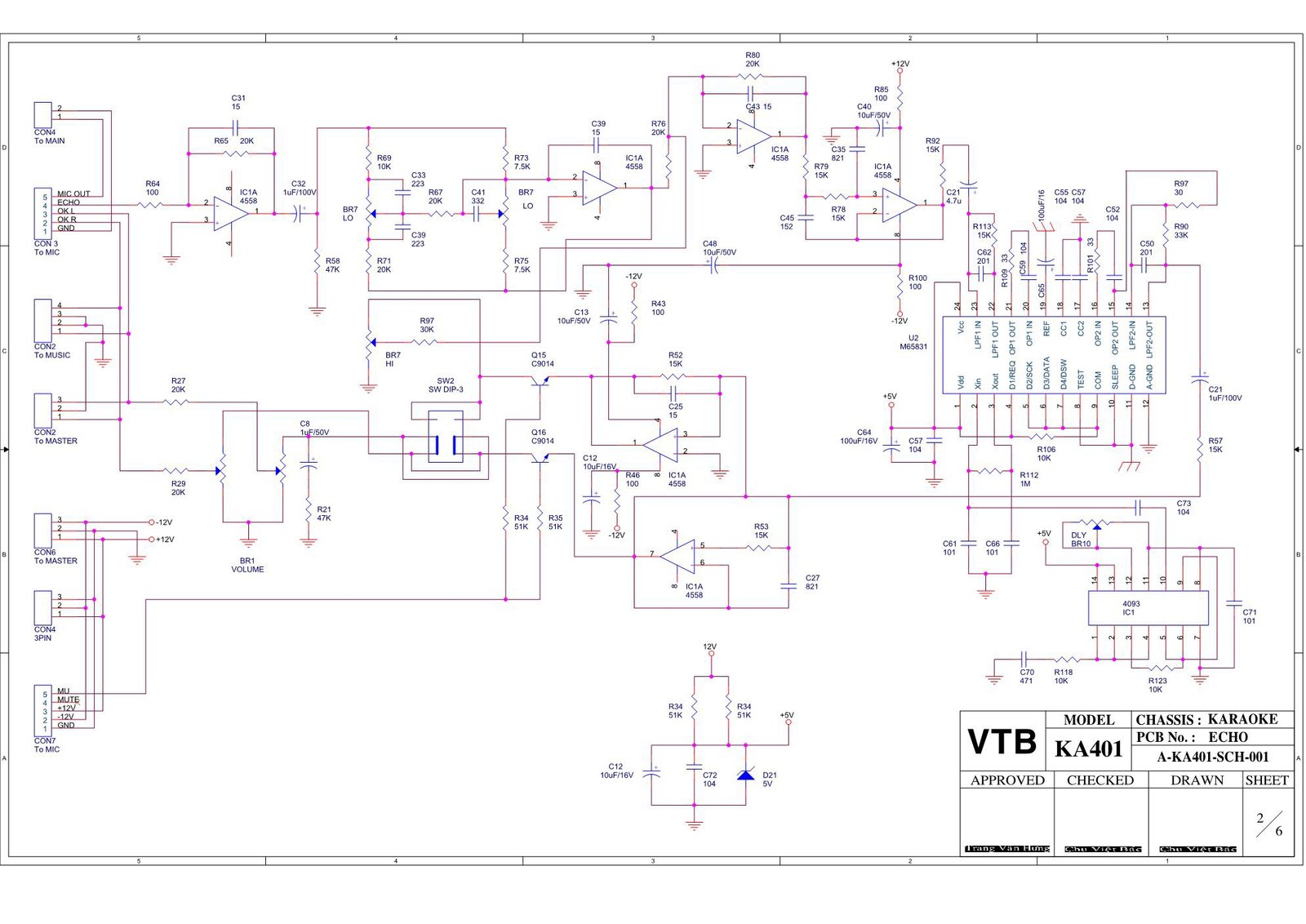

+ ở board echo thì mih thấy 2 biến trở chỉnh LO mà không có biến trở chỉnh REPEAT. vậy biến trở chỉnh REPEAT là cái nào. con M65831 tạo tiếng vang hay hơn con PT2399 không?
+ minh dùng nguồn 30v AC ( ra là 42V Dc) 10A, bây giờ mình dùng 12A được không?
đa tạ các các pro xem giả đáp giúp mình.
