Mạch Servo 3 transistor

Đoạn trích:

cho em hỏi mạch servo có chức năng gì? bỏ được hay không?

Servo là ...khi ngõ ra có áp DC thì servo dẫn , làm cho mạch CS cân bằng lại , thành 0v DC .
Đó là khi xưa kỹ thuật chế tạo sò NPN và PNP khó cân nhau , nên dùng mạch servo . Còn thời nay , kỹ thuật đã phát triển , sò NPN và PNP khá cân bằng . Khỏi ráp mạch servo .
RElay mà hay "cúp" thì ráp mạch servo vô .

Đoạn trích:

mạch này ứng dụng vào bo công suất HĐ2000 được không, vì em thấy bo HĐ vẫn ra 1 ít volt DC, dùng mạch này có hết không ạ?

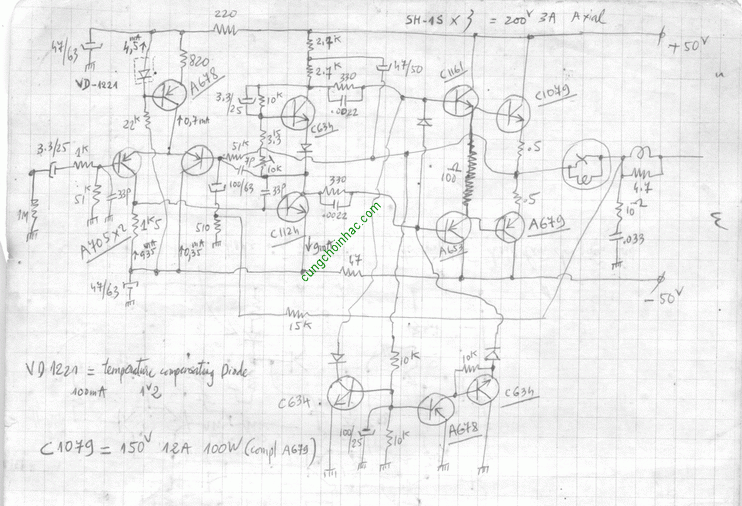

Mạch CS ở hình trên có tầng thúc xài mạch đất "trôi" , tức không có mối masse giữa ở cực E mà là "direct" từ +B qua -B , cho nên người ta xài thêm mạch servo để ổn định "điểm giữa ảo " . Hai trans ở mạch đất trôi phải có Rce "bằng nhau" . Nếu không bằng nhau thì con nầy "cao ohm" thì con kia "thấp" ohm , kết quả "điểm đất giữa" sẽ khác zero volt , tức méo , thậm chí mạch không chạy .
Với mạch CS bình thường , tức có masse giữa ở 2 con thúc , thì mạch servo phải đặt ở ngay tầng visai mở đầu . Mạch ráp bằng IC . Bạn tham khảo ở phần mạch điện ( mò tìm , có post ) .
Nhưng cũng chỉ là "chút đỉnh" . Thật ra , có áp DC ở ngõ ra loa là do thúc + sò không "match" !
