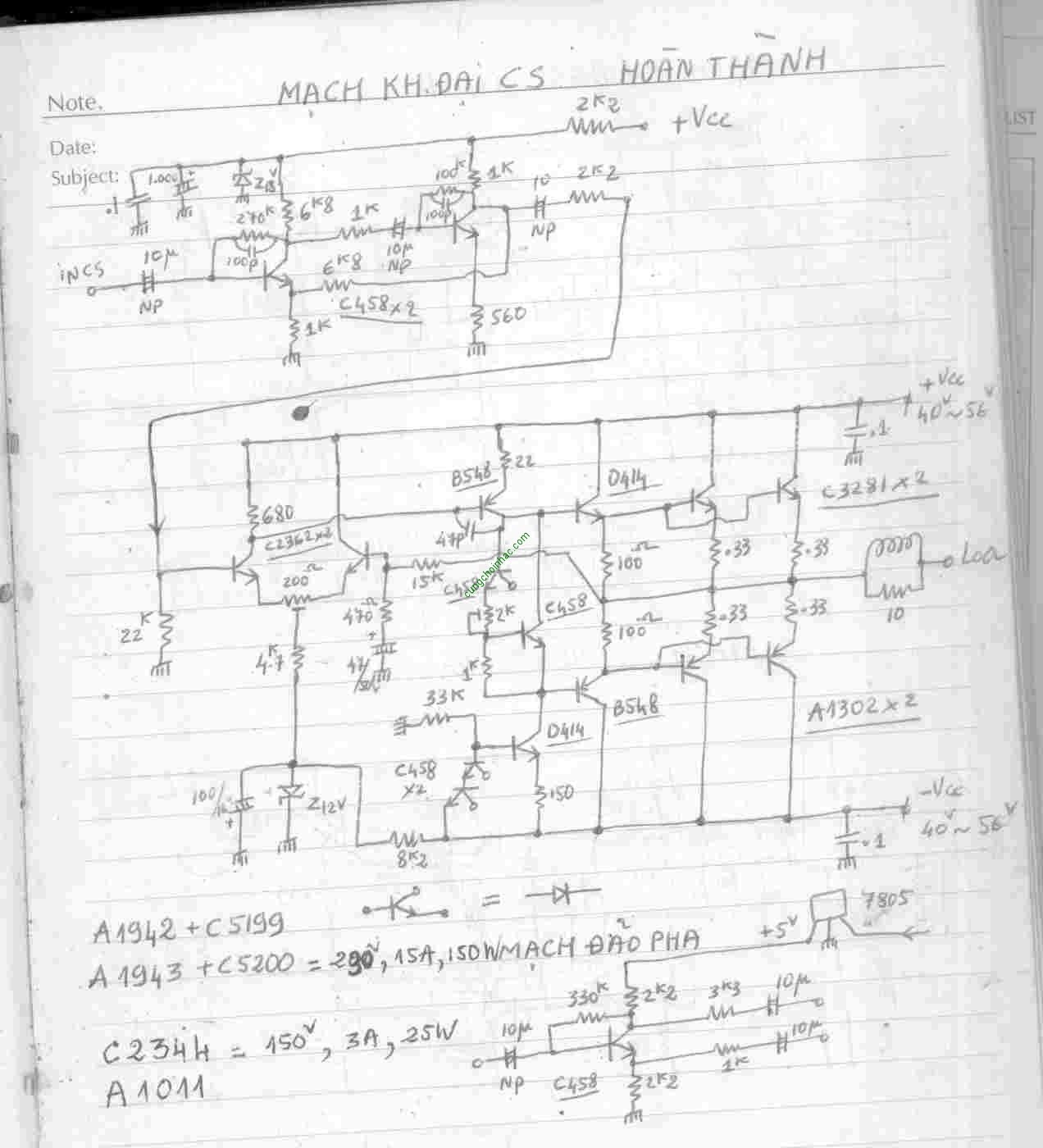

Mạch Công Suất Hoàn Thành có bo đảo pha

Đoạn trích:

chỉ khác ở chỗ biên độ tín hiệu vào của mạch BTL gấp đôi biên độ tín hiệu vào của mạch không dùng BTL (nhưng ta có thể giảm volume để tránh bị clip),

Biên độ vào vẫn bằng nhau [ 1vac chuẩn] . Khác là ở chỗ hskd điện áp của BTL sẽ gấp hai ! Ví dụ , vào 1v , hskd ta setup là 30 lần cho cả 2 kiểu, thì ngõ ra của mạch không BTL sẽ là 30v , còn mạch BTL sẽ là 60v ....Vì vậy , các hãng sản xuất khuyến cáo , khi xài BTL thì số ohm loa phải gấp đôi . Ví dụ , loa 4 ohm của mạch không BTL thì phải là 8 ohm của mạch BTL ...để sò CS không hư !

Đoạn trích:

tại sao mạch BTL hay bị cháy loa, cháy mạch trong khi không BTL thì đỡ cháy hơn? Em cảm ơn anh.

Là tại mạch BTL không "match" ! Không phải dễ đâu ....Tầng vi sai là hay bị lệch nhất ...Nó chỉ cần lệch chút xíu ...là ngõ ra sẽ có volt DC khủng khiếp trên loa ....Mạch BTL nên xài 25v đôi cho an toàn .

Đoạn trích:

Nếu anh nói biên độ vào vẫn chuẩn 1vac thì có nghĩa là người ta thêm bớt trở cầu, hồi tiếp v.v.. của tầng vi sai để ngõ vào vẫn là chuẩn 1vac?

Người ta làm 1 mạch đảo pha để cho ra 1vac dương và 1vac âm , rồi cung cấp cho 2 mạch CS BTL . HSKD của 2 mạch vẫn là "như cũ" vẫn cho ra 30vac [ ví dụ nhé ] . Không có sửa đổi gì ráo ! Mạch CS số 1 cho ra 30v dương . Mạch CS số 2 cho ra 30v âm một lươt [ cùng 1 thời gian ]. So với masse . Người ta câu loa vào 2 ngõ ra của 2 mạch CS , không có masse . Vậy thì ngõ ra bây giờ là 30v dương và 30v âm , ví như là 60v ...
