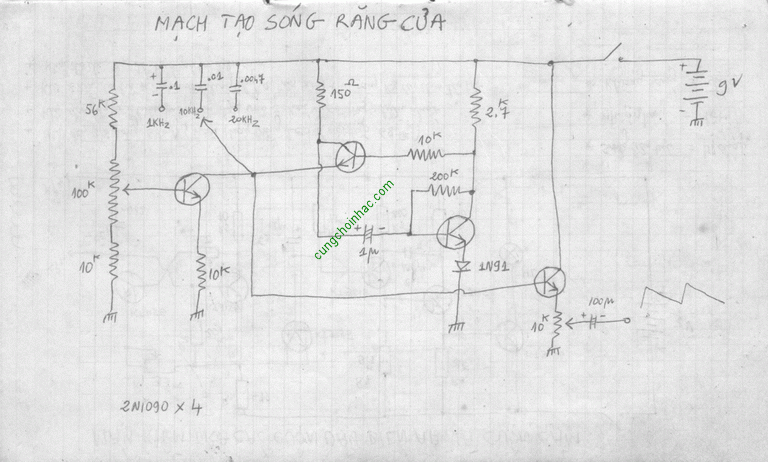

Các bạn tham khảo hình bên dưới về mạch phát sóng hình răng cưa:
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.
Máy tạo sóng răng cưa
huynhdoan2000 | 12/07/2012
Các câu thảo luận:
đang tải các thảo luận
A huynhdoan có mạch nào tạo ra xung nhọn mà chỉnh tần số được không ạ. Nếu có cho e xin. Tks a trước
Đoạn trích:
Bạn có thể ráp IC 555 tạo ra xung vuông , rồi qua mạch lọc (tích phân) sẽ thành xung nhọn .
A huynhdoan có mạch nào tạo ra xung nhọn mà chỉnh tần số được không ạ. Nếu có cho e xin. Tks a trước
Bạn có thể ráp IC 555 tạo ra xung vuông , rồi qua mạch lọc (tích phân) sẽ thành xung nhọn .
Ah ơi mạch này sử dụng thế nào . 2 con biến trở 100k và 10k dùng dể diều chỉnh gì vậy ah có phải dùng máy này dể diều chỉnh amly ko a.?
Đoạn trích:
100k dùng để thay đổi tần số xung quanh . Ví dụ , thang 1Khz , chỉnh 100k sẽ ra 1Khz , 900 Hz , 100Hz , 60Hz , v.v....Đó là thang LO , thang 10KHz là thang MID , thang 20KHz là thang HI . Cứ để ngay giữa và vặn công tắc 3 nấc để lấy 3 tần số LO , MID , HI . Đo volt AC ngõ ra ( của bo nào đó, hoặc của mạch CS , v.v..) , đưa tín hiệu hình răng cưa vào ngõ IN . Chỉnh 10k là chỉnh từ 0v lên một hai volt ( sóng răng cưa) , thường là chỉnh 1vac . Bạn sẽ thấy là ...LO thì volt thấp nhất . MID thì cao trung bình ( người ta lấy 400Hz làm chuẩn , sin hay răng cưa đều được ) , còn HI thì volt ra cao nhất ( bởi vậy mới cháy sò , phải dập nó bằng tụ 470p chứ không phải 100p như các mạch thường bán ngoài chợ ) .
Dùng mạch nầy mà điều chỉnh tần số cho ampli . Tất nhiên , ta không thể nào ráp 3 tần số "đều" nhau ( như máy Mỹ) , nhưng ...kéo tần thấp lên ( ghép trực tiếp , tăng tụ , ...) , hạ tần cao xuống ( sẽ không tự kích ) ....được bao nhiêu đỡ bấy nhiêu ...Kết quả , ampli sẽ nghe "hay hơn" lúc chưa chỉnh !!
Nhìn vào EQ của dàn âm thanh nào đó ...mà thấy các nút "ngang ngang" , mà nghe hay ...thì dàn âm thanh đó là quá chuẩn ! Tức đáp tuyến tần số bằng phẳng .
. 2 con biến trở 100k và 10k dùng dể diều chỉnh gì vậy ah có phải dùng máy này dể diều chỉnh amly ko a.?
100k dùng để thay đổi tần số xung quanh . Ví dụ , thang 1Khz , chỉnh 100k sẽ ra 1Khz , 900 Hz , 100Hz , 60Hz , v.v....Đó là thang LO , thang 10KHz là thang MID , thang 20KHz là thang HI . Cứ để ngay giữa và vặn công tắc 3 nấc để lấy 3 tần số LO , MID , HI . Đo volt AC ngõ ra ( của bo nào đó, hoặc của mạch CS , v.v..) , đưa tín hiệu hình răng cưa vào ngõ IN . Chỉnh 10k là chỉnh từ 0v lên một hai volt ( sóng răng cưa) , thường là chỉnh 1vac . Bạn sẽ thấy là ...LO thì volt thấp nhất . MID thì cao trung bình ( người ta lấy 400Hz làm chuẩn , sin hay răng cưa đều được ) , còn HI thì volt ra cao nhất ( bởi vậy mới cháy sò , phải dập nó bằng tụ 470p chứ không phải 100p như các mạch thường bán ngoài chợ ) .
Dùng mạch nầy mà điều chỉnh tần số cho ampli . Tất nhiên , ta không thể nào ráp 3 tần số "đều" nhau ( như máy Mỹ) , nhưng ...kéo tần thấp lên ( ghép trực tiếp , tăng tụ , ...) , hạ tần cao xuống ( sẽ không tự kích ) ....được bao nhiêu đỡ bấy nhiêu ...Kết quả , ampli sẽ nghe "hay hơn" lúc chưa chỉnh !!
Nhìn vào EQ của dàn âm thanh nào đó ...mà thấy các nút "ngang ngang" , mà nghe hay ...thì dàn âm thanh đó là quá chuẩn ! Tức đáp tuyến tần số bằng phẳng .
Ah ơi các con transitof trong mạch em thay bằng c1815 hoăc a42 có dc ko ah?
Đoạn trích:
Trans dùng ráp mạch dao động thì phải chú ý thông số "tần số cắt" và thông số "hskđ" .
Mạch nầy là dao động âm tần ( audio) , cho nên trans nào xài cũng được . Ráp không "chạy" là do hskđ của trans đó yếu , thay con khác .
Ráp bằng C1815 cho dễ mua . Hoặc rả mấy con trans trong bo mạch máy hiệu cũ ( thường là tốt) mà ráp .
Ah ơi các con transitof trong mạch em thay bằng c1815 hoăc a42 có dc ko ah?
Trans dùng ráp mạch dao động thì phải chú ý thông số "tần số cắt" và thông số "hskđ" .
Mạch nầy là dao động âm tần ( audio) , cho nên trans nào xài cũng được . Ráp không "chạy" là do hskđ của trans đó yếu , thay con khác .
Ráp bằng C1815 cho dễ mua . Hoặc rả mấy con trans trong bo mạch máy hiệu cũ ( thường là tốt) mà ráp .
Ah huynh doan cho em hỏi là em dùng 1vac sóng hình vuông thì có diều chỉnh dc tần số amly ko ah?
Đoạn trích:
Sóng vuông là ....hình sin bị cắt đầu . Volume mà vặn max ...thì rè loa , đó là sóng vuông đấy .
Đo tần số thì được , nhưng khộng được 'quá' volt vào .
Sóng vuông mà lọc tụ ...thì thành sóng tam giác đấy .
Đúng bài bản thì phải là máy phát sóng sin , máy oscilloscope , máy đo độ méo . Tuy nhiên , âm thanh là "nghe" ...nên có thể đơn giản hơn . Sóng tam giác là được rồi , dễ ráp .
cho em hỏi là em dùng 1vac sóng hình vuông thì có diều chỉnh dc tần số amly ko ah?
Sóng vuông là ....hình sin bị cắt đầu . Volume mà vặn max ...thì rè loa , đó là sóng vuông đấy .
Đo tần số thì được , nhưng khộng được 'quá' volt vào .
Sóng vuông mà lọc tụ ...thì thành sóng tam giác đấy .
Đúng bài bản thì phải là máy phát sóng sin , máy oscilloscope , máy đo độ méo . Tuy nhiên , âm thanh là "nghe" ...nên có thể đơn giản hơn . Sóng tam giác là được rồi , dễ ráp .
Ah doàn giúp em cách tính tần số của mạch này . Cám ơn ah!
Đoạn trích:
Tính toán tần số bộ lọc rất là phức tạp . Tuy nhiên , bạn có thể dùng công thức "vạn năng" mà phỏng phỏng .
Công thức cho mạch RC là ...
F = 1 / 2pi x R x C ( một chia cho 2 pi nhân R và nhân C ) .
2 pi là 6,28 .
R tính bằng Ohm
C tính bằng Farad . Farad là một số rất lớn . 1 F = 1.000.000 uF .
Trên hình , tụ C = .01 . Còn R là Rce của trans + 10k . Rce tùy theo ta chỉnh volume . Rồi ...búa xua những trở kháng , dung kháng chung quanh ...Thôi kệ , cứ phỏng phỏng .
Chạy mua cái oscilloscope dỏm dỏm rẻ tiền , về mà đo . Ối , mà nghe bằng lỗ tai cũng được . Nghe bình bịch tần số thật thấp , nghe hú là tần số trung , nghe "rít" là tần số cao ( trên 10Khz ) .
giúp em cách tính tần số của mạch này .
Tính toán tần số bộ lọc rất là phức tạp . Tuy nhiên , bạn có thể dùng công thức "vạn năng" mà phỏng phỏng .
Công thức cho mạch RC là ...
F = 1 / 2pi x R x C ( một chia cho 2 pi nhân R và nhân C ) .
2 pi là 6,28 .
R tính bằng Ohm
C tính bằng Farad . Farad là một số rất lớn . 1 F = 1.000.000 uF .
Trên hình , tụ C = .01 . Còn R là Rce của trans + 10k . Rce tùy theo ta chỉnh volume . Rồi ...búa xua những trở kháng , dung kháng chung quanh ...Thôi kệ , cứ phỏng phỏng .
Chạy mua cái oscilloscope dỏm dỏm rẻ tiền , về mà đo . Ối , mà nghe bằng lỗ tai cũng được . Nghe bình bịch tần số thật thấp , nghe hú là tần số trung , nghe "rít" là tần số cao ( trên 10Khz ) .
