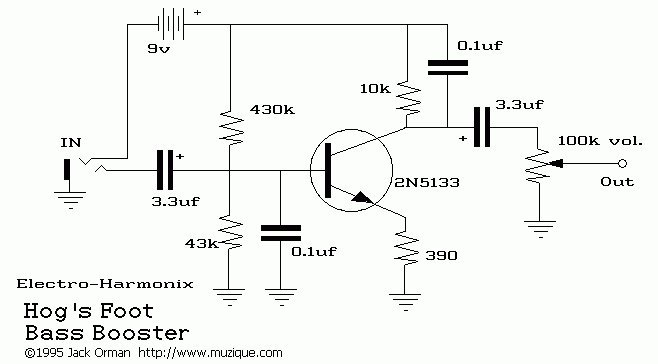

Bên dưới là một trong những mạch dùng để tăng tiếng bass. Bạn muốn tăng tiếng treble thì bỏ 2 tụ .1 và đổi 2 tụ liên lạc nhỏ lại, từ 3.3uH thành .02
Mạch tăng tiếng Bass
huynhdoan2000 | 11/07/2012
Các câu thảo luận:
đang tải các thảo luận
có mạch chạy bằng ic k a.nếu có cho e xin.chạy được nguồn đơn thì càng tốt
Đoạn trích:
Ôi mạch mà dùng IC , nguồn 9v thì ...vô số ! Muốn bass hay treblel đều được. Đang là nguồn đôi +-12v , bạn có thể cải tạo thành nguồn 9v đơn , dễ ợt. Dùng nguồn đơn thì chỉ cần ráp mạch " trung điểm" bằng 2 con trở phân áp 10K + tụ 100uF . Xem lại các sơ đồ nguồn đơn.
có mạch chạy bằng ic k a.nếu có cho e xin.chạy được nguồn đơn thì càng tốt
Ôi mạch mà dùng IC , nguồn 9v thì ...vô số ! Muốn bass hay treblel đều được. Đang là nguồn đôi +-12v , bạn có thể cải tạo thành nguồn 9v đơn , dễ ợt. Dùng nguồn đơn thì chỉ cần ráp mạch " trung điểm" bằng 2 con trở phân áp 10K + tụ 100uF . Xem lại các sơ đồ nguồn đơn.
Em có mạch chính bass treble vi tính nguồn đôi 12v giờ muốn thành nguồn đơn 12v giúp em
Đoạn trích:
Nguồn đôi thì có đường masse ở giữa +Vcc và -Vcc . Chuyển qua nguồn đơn thì ...đường masse là 1/2 +Vcc . Nguồn -Vcc bậy giờ ...là masse !
Lấy 2 con trở 10k , hàn +vcc và hàn -vcc . Hai đầu trở hàn dính chung lại và hàn vô đường masse . Thêm tụ 100uf . Là xong ! Cấp nguồn đơn vào hai đầu +vcc và -vcc .
Kỹ thuật nầy ( tức nguồn đơn) còn gọi là Float ( lơ lững , masse trôi , v.v..) . Mạch Cs cũng xài "Float" . PV2000 là 1 ví dụ xài nguồn đơn .
Tầng thúc của các mạch CS khác , trở cực E hàn vào ngõ ra loa là ...bình thường , nhưng nếu không hàn vào ngõ ra loa thì ...con thúc trên chạy vào con thúc dưới ( không có nối masse chỗ nào) . Kêu là Float . Vẫn "chạy" ào ào ....Vô tư ! Điện từ là ...."nhúc nhích" mà ! Miễn có nhúc nhích là có kđ ...
Em có mạch chính bass treble vi tính nguồn đôi 12v giờ muốn thành nguồn đơn 12v giúp em
Nguồn đôi thì có đường masse ở giữa +Vcc và -Vcc . Chuyển qua nguồn đơn thì ...đường masse là 1/2 +Vcc . Nguồn -Vcc bậy giờ ...là masse !
Lấy 2 con trở 10k , hàn +vcc và hàn -vcc . Hai đầu trở hàn dính chung lại và hàn vô đường masse . Thêm tụ 100uf . Là xong ! Cấp nguồn đơn vào hai đầu +vcc và -vcc .
Kỹ thuật nầy ( tức nguồn đơn) còn gọi là Float ( lơ lững , masse trôi , v.v..) . Mạch Cs cũng xài "Float" . PV2000 là 1 ví dụ xài nguồn đơn .
Tầng thúc của các mạch CS khác , trở cực E hàn vào ngõ ra loa là ...bình thường , nhưng nếu không hàn vào ngõ ra loa thì ...con thúc trên chạy vào con thúc dưới ( không có nối masse chỗ nào) . Kêu là Float . Vẫn "chạy" ào ào ....Vô tư ! Điện từ là ...."nhúc nhích" mà ! Miễn có nhúc nhích là có kđ ...
Thảo luận bởi huynhdoan2000:
tu 100uf lap song song vs tro 10k ak ad
Em có mạch chính bass treble vi tính nguồn đôi 12v giờ muốn thành nguồn đơn 12v giúp em
Nguồn đôi thì có đường masse ở giữa +Vcc và -Vcc . Chuyển qua nguồn đơn thì ...đường masse là 1/2 +Vcc . Nguồn -Vcc bậy giờ ...là masse !
Lấy 2 con trở 10k , hàn +vcc và hàn -vcc . Hai đầu trở hàn dính chung lại và hàn vô đường masse . Thêm tụ 100uf . Là xong ! Cấp nguồn đơn vào hai đầu +vcc và -vcc .
Kỹ thuật nầy ( tức nguồn đơn) còn gọi là Float ( lơ lững , masse trôi , v.v..) . Mạch Cs cũng xài "Float" . PV2000 là 1 ví dụ xài nguồn đơn .
Tầng thúc của các mạch CS khác , trở cực E hàn vào ngõ ra loa là ...bình thường , nhưng nếu không hàn vào ngõ ra loa thì ...con thúc trên chạy vào con thúc dưới ( không có nối masse chỗ nào) . Kêu là Float . Vẫn "chạy" ào ào ....Vô tư ! Điện từ là ...."nhúc nhích" mà ! Miễn có nhúc nhích là có kđ ...
tu 100uf lap song song vs tro 10k ak ad
Đoạn trích:
Nguồn đôi "tự" nó đã có sẵn 2 con tụ lọc rồi ( 220uf) , không cần thêm con tụ nào khác .
ak adtu 100uf lap song song vs tro 10k
Nguồn đôi "tự" nó đã có sẵn 2 con tụ lọc rồi ( 220uf) , không cần thêm con tụ nào khác .
Ở chỗ em, tìm mua con trans 2N5133 không có, mọi người cho em hỏi, có thể thay thế con khác thông dụng hơn được không ạ?
Đoạn trích:
Khi trans dùng cho mạch dao động tần số cao ....thì phải lựa chọn kỹ , còn trans mà xài cho âm thanh thì ...con gì cũng được , thậm chí , bạn gở con sò 5200 mà ráp mạch nầy ...cũng OK !
Thông dụng là cứ xài C1815 . Nếu có mấy bo mạch cũ ( Nhật) ...thì gở con trans NPN trên đó ( tên trans gì cũng được ) ...mà ráp . Nên nhớ , các linh kiện ráp trên hàng hiệu ...là "số 1" . Chỉ trừ ra , nó bị hư , bị lão hóa , còn xài được thì rất tốt .
Ở chỗ em, tìm mua con trans 2N5133 không có, mọi người cho em hỏi, có thể thay thế con khác thông dụng hơn được không ạ?
Khi trans dùng cho mạch dao động tần số cao ....thì phải lựa chọn kỹ , còn trans mà xài cho âm thanh thì ...con gì cũng được , thậm chí , bạn gở con sò 5200 mà ráp mạch nầy ...cũng OK !
Thông dụng là cứ xài C1815 . Nếu có mấy bo mạch cũ ( Nhật) ...thì gở con trans NPN trên đó ( tên trans gì cũng được ) ...mà ráp . Nên nhớ , các linh kiện ráp trên hàng hiệu ...là "số 1" . Chỉ trừ ra , nó bị hư , bị lão hóa , còn xài được thì rất tốt .
