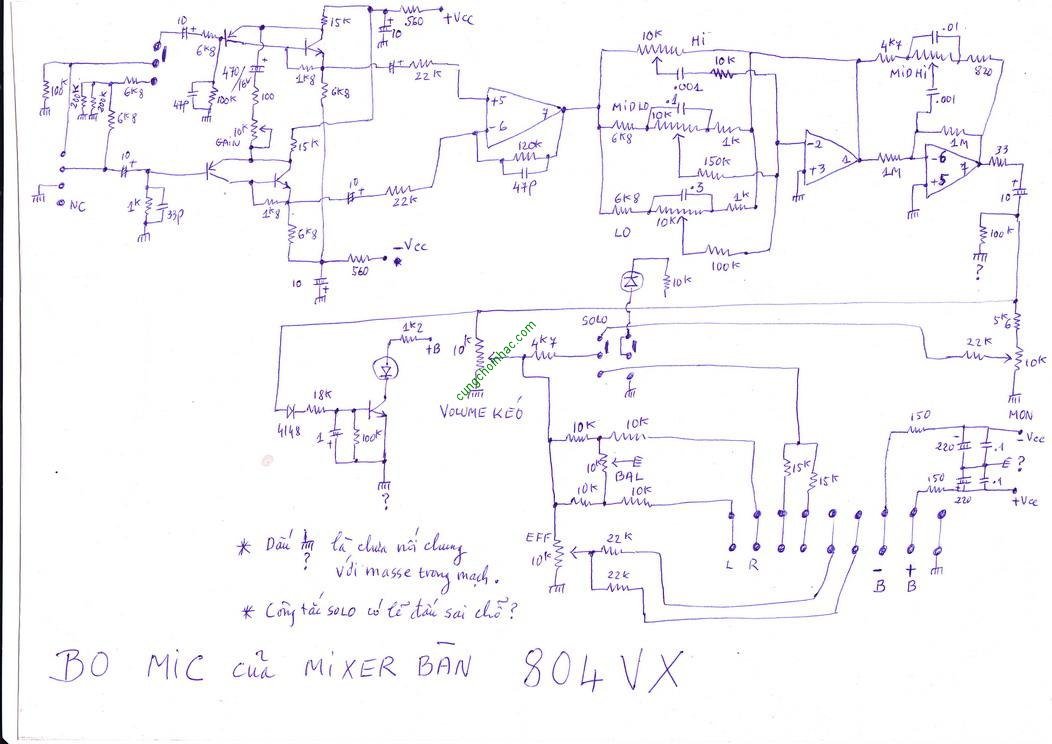

Bo Mic 2 opamp của Mixer bàn 804

Đoạn trích:

cho e hoi,ngay ngo vao co 2 cap NPN+PNP co phai moi cap se nhan tin hieu tu Line va Mic sau do se tron vao con opam dau tien dug k a?

Tín hiệu ra của Mic hoặc Line có 2 loại , loại cân bằng 3 dây và loại không cân bằng 2 dây. Micro ta xài là loại không cân bằng vì chỉ có 2 dây, một dây masse và một dây tín hiệu. Mỗi cặp trans( kiểu ráp Darlinton) sẽ nhận tín hiệu "khác pha" và đưa vào 2 cỗng Đảo với Không Đảo. Nếu tín hiệu có pha khác nhau ( ví dụ cỗng Đảo là bán kỳ dương , còn cỗng Không Đảo là bán kỳ âm , áp vào một lượt) thì Opamp sẽ khuếch đại tín hiệu đó lên. Còn nếu tin hiệu là "đồng pha" thì ...không kêu ! Micro ta nói thì lúc lớn lúc nhỏ , tần số khác nhau ( ấm chát,...) , lại có đảo pha ( nhờ mạch điện tử hoặc cục transfo nhỏ xíu) nên oipamp sẽ khuếch đại. Còn tiếng hù 50Hz nhiễm từ điện đường của cục transfo nguồn thì biên độ bằng nhau , lại đồng pha ...nên ...không nghe !!! Đó là kỹ thuật xài Balance ( 3 dây , rack canon) , chống hù. Máy nầy kết nối qua máy kia , nếu có ổ cắm Canon (3 chấu) thì nên xài rack canon. Mà ta thì thường ...chơi rack mono 6 ly , phải chọt vào ổ cắm 6 ly có ký hiệu Unbalance. Hù hì tùm lum ...Phải chọt dây masse xuống mương ...

Do cái Micro là Unbalance (2 dây) nên chỉ có một cặp trans (NPN,PNP) là khuếch đại. Cặp kia phải nối masse ngay ngõ vào ( thông qua ổ rack cái 6 ly) . Nếu không nối masse thì cỗng khuếch đại đó sẽ khuếch đại nhiểu, hù, .v.v...kèm theo tiếng micro.

Đoạn trích:

chanal 5 trong mixer cua e deu bi ngjet tieng o Line va Mic,e thu moi tat 2 con PNP dau tien thi tieng lon va ro ran,transistor k hu,kiem tra linh kien truoc no van k hu,ma k biet bi sao nua,

Đo trans thì thấy không hư , nhưng cách chắc cú nhất là thử thay mới , vì trans lúc yếu thì hệ số khuếch đại của nó sẽ giảm thấp. Đo kiểm luôn các tụ và trở. Mạch chả có gì phức tạp , ráp đúng , linh kiện tốt là chạy. Nhớ kiểm tra luôn ổ rack, công tắc.

Đoạn trích:

cho e hoi cong tac solo lam ji vay a?

Thông thường thì solo là chỉ một channel đó là "nghe". Ví dụ , bạn kết nối mixer với cái main khác làm monitor thì...khi ấn solo thì chỉ có lỗ Mic đó là "nghe" ở cái loa Monitor.
Công tắc Mono đấu sai ??? Ban dời con trở 4k7 xuống chấu dưới và cặp 15k vô chấu giữa là đúng. Khi ấn Solo sẽ chỉnh volume MON.

Đoạn trích:

Minh có cái mixer 804 eq nhưng khi ca bằng micro ko dây rất hú xin giúp mình mod lai mạch với

Dàn âm thanh nào cũng bị một vài tần số gây ra hú ! Hú mà dữ dội là do mạch echo "nhái" tiếng hú .
Bớt echo , bớt treble ,bớt volume là xong. Chấp nhận tiếng ca bị "tối" một chút. Còn không thôi thì đặt dán loa quay ra ngoài sân . Nhớ hỏi xem coi có ông bà lão nào đang bị bệnh ở phía nhà bên kia không ? Không khéo âm thanh lớn sẽ làm chở đi bệnh viện ...

Về kỹ thuật thì ...
-- Chuyển hệ 3D , có nút 3D để chỉnh.
-- Sử dụng hộp chống hú để cắt tần số hú .

Đoạn trích:

,tren mixer ban co o 6ly effect,cam giac 6ly vao mat echo ra loa luon,dung 6ly streoreo cam vao,cham 2 cuc tip,ring cua 6ly lai van k co echo,co phai o effect nay dung de su dung echo ben ngoai dong thoi cat echo trong mixer phai k?

Ổ rack 6 ly có loại kèm theo "công tắc" , khi ghim giắc vào thì công tắc hở ra .
Tùy ý tưởng người chế tạo mà có nhiều kiểu ráp khác nhau. Bạn thử đưa hộp echo rời bên ngoài mà thử xem ?!

Đoạn trích:

ngay chan 5 ic đầu tiên có trở 120k song song 33p nối mass...trên sơ đồ sao e khôg thấy...minh bỏ cũng đc ha anh Doan

Trở 120k // 33p ở chân 5 con opamp đầu tiên xuống masse là muốn "cân bằng" hệ số kđ "balance" ( tức xài dây Canon , một masse , hai tín hiệu , cũng gọi là mode "vi sai" ) .Trong kỹ thuật opamp , cỗng không đảo (+) sẽ có hskđ bằng với cỗng đảo (-) cộng thêm 1 .
Nhưng ở đây ta xài unbalance ( tức dây 6 ly , một masse , một tín hiệu , cũng gọi là mode "chung" ) , cho nên không quan trọng . Chọt trúng cỗng đảo ( do ổ rack 3 ngấn) thì kêu nhỏ hơn tí xíu so với chọt trúng cỗng không đảo . Các bo Mic Cali bây giờ , xài 2 con trở 56k//100p , không có con trở nào ở chân 5 hoặc 3 xuống masse cả .
