Các bạn tham khảo cách độ Mid cho bo Mic trong bài viết bên dưới.
1.png)

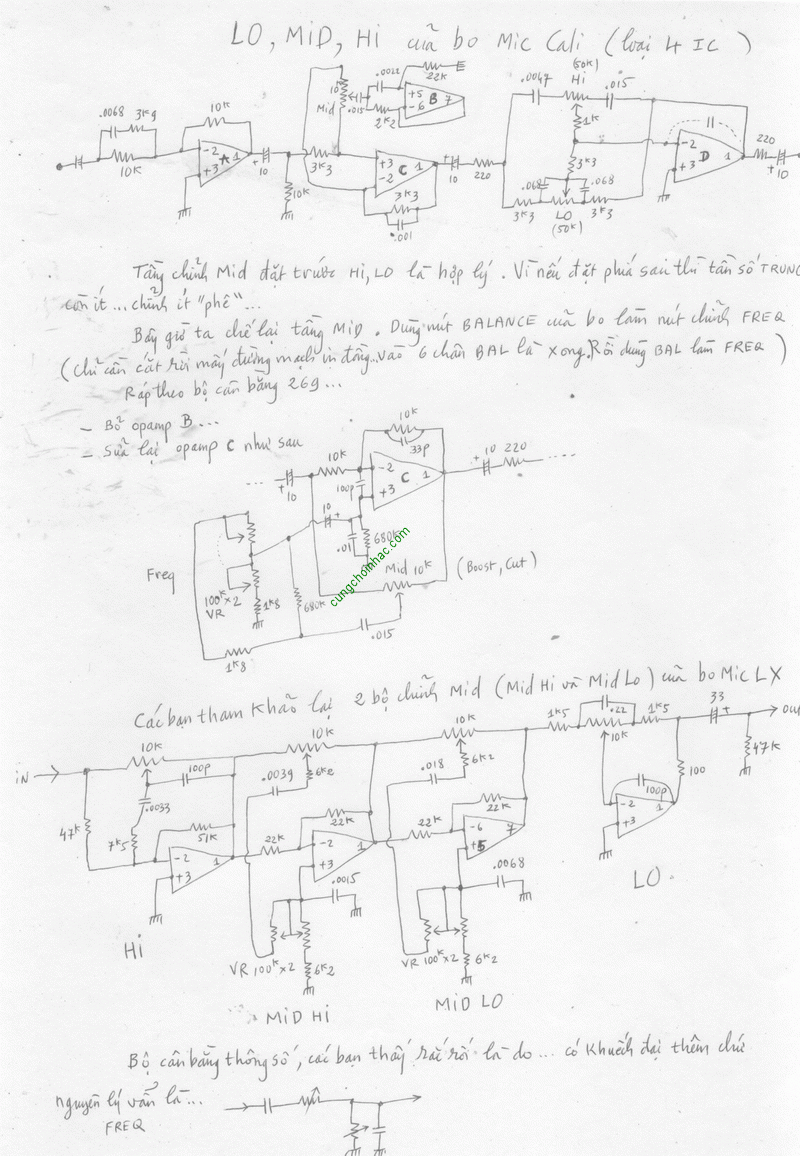

Mạch Lo, Mid, Hi của Mic Cali (loại 4 IC)
huynhdoan2000 | 12/07/2012
Các câu thảo luận:
đang tải các thảo luận
thanks ad đã chia sẻ :)
tiện đây cho e hỏi là mạch đầu hay mạch cuối là mạch đầy đủ và hay nhất. Và theo như trong hình thì mỗi con ic chỉ làm việc 1nửa-->có thể rút gọn thành 2con k :)
tiện đây cho e hỏi là mạch đầu hay mạch cuối là mạch đầy đủ và hay nhất. Và theo như trong hình thì mỗi con ic chỉ làm việc 1nửa-->có thể rút gọn thành 2con k :)
Đoạn trích:
Đây chỉ là các mạch "trung bình" . Muốn lọc Mid "dữ dội" , "hiệu quả" hơn thì nhánh lọc sẽ qua một con opamp rồi mới đưa vào ngõ không đảo. Chúng ta phải tự mình mày mò ...Có khi lọc ít ít mà tốt , còn lọc quá thì..."nghẹt" !
Đoạn trích:
OK !! 324 hay 084 gì gì cũng vô tư....Thợ hơn nhau ở chỗ biết cách lấy dây masse, biết cách cấp nguồn ! Còn mạch nguyên lý thì ai cũng hiểu và ráp được.
tiện đây cho e hỏi là mạch đầu hay mạch cuối là mạch đầy đủ và hay nhất
Đây chỉ là các mạch "trung bình" . Muốn lọc Mid "dữ dội" , "hiệu quả" hơn thì nhánh lọc sẽ qua một con opamp rồi mới đưa vào ngõ không đảo. Chúng ta phải tự mình mày mò ...Có khi lọc ít ít mà tốt , còn lọc quá thì..."nghẹt" !
Đoạn trích:
Và theo như trong hình thì mỗi con ic chỉ làm việc 1nửa-->có thể rút gọn thành 2con k :)
OK !! 324 hay 084 gì gì cũng vô tư....Thợ hơn nhau ở chỗ biết cách lấy dây masse, biết cách cấp nguồn ! Còn mạch nguyên lý thì ai cũng hiểu và ráp được.
OK !! 324 hay 084 gì gì cũng vô tư..
hj.a hiểu sai ý e rồi.cái e hỏi là 1con 4558 or tl082 đều có 8chân nhưng như trên hình vẽ mỗi con chỉ dùng 4chân(1nửa). Ví dụ như hình 1.ta có thể gom A vs B thành 1con 4558. C vs D thành 1con 4558 k. "sinh viên tiết kiệm là chính mà ^^
hj.a hiểu sai ý e rồi.cái e hỏi là 1con 4558 or tl082 đều có 8chân nhưng như trên hình vẽ mỗi con chỉ dùng 4chân(1nửa). Ví dụ như hình 1.ta có thể gom A vs B thành 1con 4558. C vs D thành 1con 4558 k. "sinh viên tiết kiệm là chính mà ^^
Đoạn trích:
Một con 4558 có hai "opamp" , một con LM324 thì có bốn con "opamp". Ở hình 1 , ABCD gom vô hết 1 con 324 ( 14 chân) là xong !
Tùy ý ...
hj.a hiểu sai ý e rồi.cái e hỏi là 1con 4558 or tl082 đều có 8chân nhưng như trên hình vẽ mỗi con chỉ dùng 4chân(1nửa). Ví dụ như hình 1.ta có thể gom A vs B thành 1con 4558. C vs D thành 1con 4558 k. "sinh viên tiết kiệm là chính mà ^^
Một con 4558 có hai "opamp" , một con LM324 thì có bốn con "opamp". Ở hình 1 , ABCD gom vô hết 1 con 324 ( 14 chân) là xong !
Tùy ý ...
