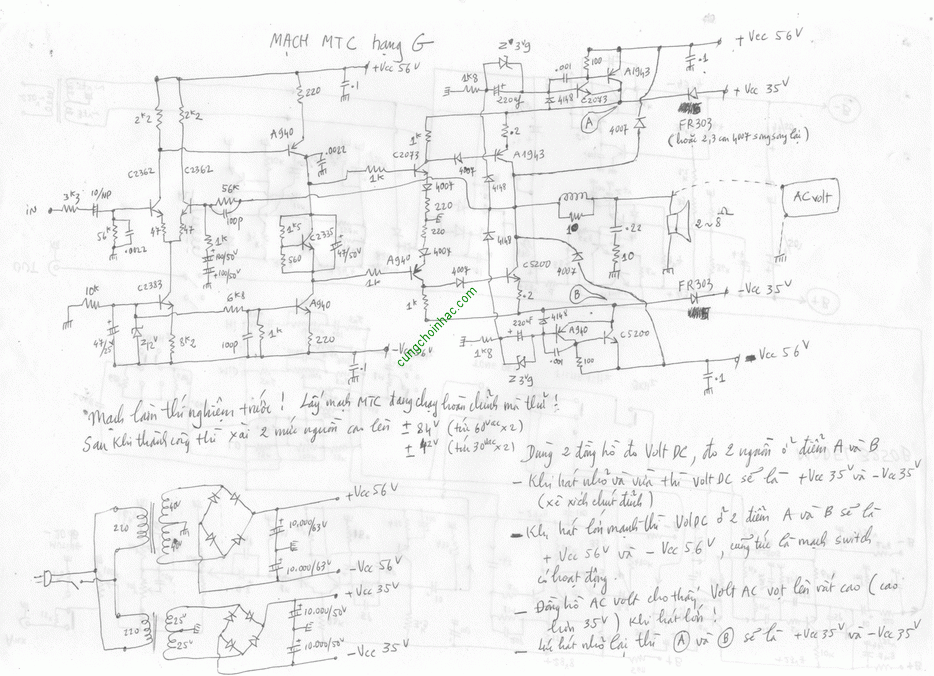

Các bạn tham khảo sơ đồ MTC hạng G:
Mạch MTC hạng G
huynhdoan2000 | 12/07/2012
Các câu thảo luận:

đang tải các thảo luận
Bác Đoàn có sơ đồ mạch công suất hạng H nào không, up lên cho em mở rộng tầm mắt với. Con nào xài 2 đến 3 cấp nguồn ấy. Em tìm trên mạng mà không có. Thanks bác.
Đoạn trích:
Class G: This topology uses two sets of output transistors and two supply voltages. One set controls low-to-medium power signals, keeping power consumption and heat at a moderate level. When high power is needed (during signal peaks), the second transistor set takes over and provides the higher voltages, fed by the higer supply voltage. As soon as the peak is over, the first set gets back to work.
· Class H: Much like class G, this system uses two stages. Only now the supply voltage is temporarily increased (switched) to deal with the peaks. The advantage is: you only need one set of (expensive) output transistors, and the switching can be done by much cheaper electronic switches.
Đại khái ...Class G thì phải xài 2 bộ sò CS và 2 bộ nguồn cao thấp . Còn class H thì cũng gần giống như vậy , nhưng chỉ xài 1 bộ sò ( loại mắc tiền ) và bộ phận Switch sẽ rẽ tiền hơn .
Có 1 pp khả thi là ...
-- Bộ sò CS phía trước cấp nguồn thấp và hát bình thường . RE có thể là 1 ohm ( hoặc vài ohm , tùy ý ).
-- Bộ sò phía sau cấp nguồn cao ( RE = 0,3 ohm ), cực B nối vào RE ( = vài ohm ) của sò trước , tức nối vào chân E của sò trước . Khi hát nhỏ và vừa ...thì áp hạ trên RE của sò trước thấp , nên sò sau không dẫn . Chỉ sò trước hoạt động . Nhưng khi hát lớn , áp hạ trên RE = 0,6v ...thì sò sau sẽ dẫn .
Lúc trước , tớ có gặp máy nầy ( của Nhật) . Thường thì sò thúc rồi tới sò CS ...là xong ! Nhưng máy nầy lại "thêm" một bộ sò nữa , có nghĩa là sò thúc + bộ sò trước + bộ sò thêm phía sau , cũng từ E trước nối qua B phía sau , nhưng bộ sò "thêm" thì không có cấp nguồn cao , cũng cấp nguồn y như phía trước . Tất nhiên , RE của bộ sò trước thì cao hơn 0,5 ohm ( khoảng một hai ohm gì đó ) . Để chi ? Khi hát vừa và nhỏ ...thì thúc và sò trước hoạt động ( tiếng hay hơn) và khi hát lớn thì thúc + sò trước + sò sau đều hoạt động ....
Vấn đề ở đây là mạch Switch .
Bác Đoàn có sơ đồ mạch công suất hạng H nào không, up lên cho em mở rộng tầm mắt với. Con nào xài 2 đến 3 cấp nguồn ấy. Em tìm trên mạng mà không có. Thanks bác.
Class G: This topology uses two sets of output transistors and two supply voltages. One set controls low-to-medium power signals, keeping power consumption and heat at a moderate level. When high power is needed (during signal peaks), the second transistor set takes over and provides the higher voltages, fed by the higer supply voltage. As soon as the peak is over, the first set gets back to work.
· Class H: Much like class G, this system uses two stages. Only now the supply voltage is temporarily increased (switched) to deal with the peaks. The advantage is: you only need one set of (expensive) output transistors, and the switching can be done by much cheaper electronic switches.
Đại khái ...Class G thì phải xài 2 bộ sò CS và 2 bộ nguồn cao thấp . Còn class H thì cũng gần giống như vậy , nhưng chỉ xài 1 bộ sò ( loại mắc tiền ) và bộ phận Switch sẽ rẽ tiền hơn .
Có 1 pp khả thi là ...
-- Bộ sò CS phía trước cấp nguồn thấp và hát bình thường . RE có thể là 1 ohm ( hoặc vài ohm , tùy ý ).
-- Bộ sò phía sau cấp nguồn cao ( RE = 0,3 ohm ), cực B nối vào RE ( = vài ohm ) của sò trước , tức nối vào chân E của sò trước . Khi hát nhỏ và vừa ...thì áp hạ trên RE của sò trước thấp , nên sò sau không dẫn . Chỉ sò trước hoạt động . Nhưng khi hát lớn , áp hạ trên RE = 0,6v ...thì sò sau sẽ dẫn .
Lúc trước , tớ có gặp máy nầy ( của Nhật) . Thường thì sò thúc rồi tới sò CS ...là xong ! Nhưng máy nầy lại "thêm" một bộ sò nữa , có nghĩa là sò thúc + bộ sò trước + bộ sò thêm phía sau , cũng từ E trước nối qua B phía sau , nhưng bộ sò "thêm" thì không có cấp nguồn cao , cũng cấp nguồn y như phía trước . Tất nhiên , RE của bộ sò trước thì cao hơn 0,5 ohm ( khoảng một hai ohm gì đó ) . Để chi ? Khi hát vừa và nhỏ ...thì thúc và sò trước hoạt động ( tiếng hay hơn) và khi hát lớn thì thúc + sò trước + sò sau đều hoạt động ....
Vấn đề ở đây là mạch Switch .
Thanks bác. Đúng là cái em quan tâm ở đây là mạch switch nguồn. Khi mở cục đẩy ra em thường thấy có 1 con diode và 1 con transistor công suất làm nhiệm vụ này nhưng không rõ nó đấu như thế nào
Đoạn trích:
Có rất nhiều kiểu mạch switch , từ đơn giản đến phức tạp . Thường thấy là ...ngõ ra loa ...gắn zene ngược đầu ...nối vào cực B con sò Switch . Khi số volt ra loa "chạm" mức zene ...thì zene sẽ "phân cực" cho sò Switch . Tuy nhiên , rồi còn chống nhiễu , còn độ ổn định ...tùm lum . Phải học hỏi ở nhiều schema .
Đúng là cái em quan tâm ở đây là mạch switch nguồn. Khi mở cục đẩy ra em thường thấy có 1 con diode và 1 con transistor công suất làm nhiệm vụ này nhưng không rõ nó đấu như thế nào
Có rất nhiều kiểu mạch switch , từ đơn giản đến phức tạp . Thường thấy là ...ngõ ra loa ...gắn zene ngược đầu ...nối vào cực B con sò Switch . Khi số volt ra loa "chạm" mức zene ...thì zene sẽ "phân cực" cho sò Switch . Tuy nhiên , rồi còn chống nhiễu , còn độ ổn định ...tùm lum . Phải học hỏi ở nhiều schema .
