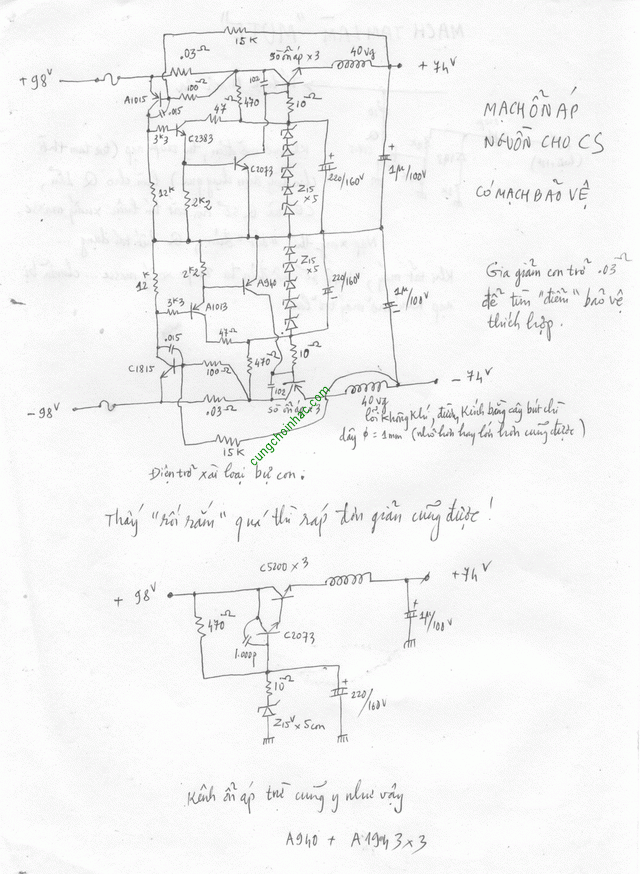

Các bạn tham khảo mạch ổn áp nguồn cho công suất có mạch bảo vệ như hình vẽ bên dưới:
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.
Mạch ổn áp nguồn cho công suất
huynhdoan2000 | 12/07/2012
Các câu thảo luận:
đang tải các thảo luận
Thưa bác. cháu muốn làm ổn áp theo cách này nhưng chỉ cần đầu ra là +/-35v thôi vậy là phải bỏ 3 con zener 15v và thêm vào một con 5,1v để đc 35v đúng ko ạ. và bác có thể cho biết cách tính dòng ra khi mà mắc song song 3 c5200 như vậy ko ạ. cháu muốn bỏ đi 1 con ạ
Đoạn trích:
Đúng .Hoặc dùng 7 con zene 5v nối tiếp cũng được.
Đoạn trích:
Mỗi con 5200 là 15A . Ba con song song là 45A . Đó chỉ là lý thuyết . Phải xài thấp hơn.
Hai con song thì có thể cho dòng ra 30A ( mức nguy hiểm ) .
Thông thường , dùng nguyên lý " trung đạo" là tốt nhất . Mỗi con 5200 lấy mức 7,5A là tương đối ổn định .
Volt sò cũng vậy . Dùng khoảng phân nửa volt max ( ghi trong catalog) là an toàn .
cháu muốn làm ổn áp theo cách này nhưng chỉ cần đầu ra là +/-35v thôi vậy là phải bỏ 3 con zener 15v và thêm vào một con 5,1v để đc 35v đúng ko ạ
Đúng .Hoặc dùng 7 con zene 5v nối tiếp cũng được.
Đoạn trích:
bác có thể cho biết cách tính dòng ra khi mà mắc song song 3 c5200 như vậy ko ạ. cháu muốn bỏ đi 1 con ạ
Mỗi con 5200 là 15A . Ba con song song là 45A . Đó chỉ là lý thuyết . Phải xài thấp hơn.
Hai con song thì có thể cho dòng ra 30A ( mức nguy hiểm ) .
Thông thường , dùng nguyên lý " trung đạo" là tốt nhất . Mỗi con 5200 lấy mức 7,5A là tương đối ổn định .
Volt sò cũng vậy . Dùng khoảng phân nửa volt max ( ghi trong catalog) là an toàn .
Con tụ giữa chân b và c của c2073 là bao nhiêu pf đó ạ?
Đoạn trích:
Tụ 102 , tức 1000 pF .
Tụ từ 102 đến 223. Không quan trọng .
Con tụ giữa chân b và c của c2073 là bao nhiêu pf đó ạ?
Tụ 102 , tức 1000 pF .
Tụ từ 102 đến 223. Không quan trọng .
Bác ơi ở loại mạch đơn giản thứ 2 thì điện trở 10ohm và 470ohm nên dùng loại công suất bao nhiêu ạ. Còn cuộn dây sau ổn áp có tác dụng j ạ và nên chọn bao nhiêu uh ạ?
Đoạn trích:
Điện trở thì chọn theo áp trên hai đầu và dòng max qua nó , tức CS tiêu tán ( U x I ) . Do 2 trans đấu kiểu Darlington nên ở cực B con 2073 là volt và dòng nhỏ . Dùng điện trở 2W . Khi hát max thì rờ tay xem coi có nóng quá không ?
Cuộn dây chủ yếu lọc nhiểu siêu âm ( FM , VHF , UHF ,...) nhiễm trên điện đường . Quấn vài chục vòng ...Ối mà bỏ đi ... Sóng điện thoại bây giờ phát nhiễu búa xua ... các bộ lọc nhiễu đơn giản không khắc phục được !
loại mạch đơn giản thứ 2 thì điện trở 10ohm và 470ohm nên dùng loại công suất bao nhiêu ạ. Còn cuộn dây sau ổn áp có tác dụng j ạ và nên chọn bao nhiêu uh ạ?
Điện trở thì chọn theo áp trên hai đầu và dòng max qua nó , tức CS tiêu tán ( U x I ) . Do 2 trans đấu kiểu Darlington nên ở cực B con 2073 là volt và dòng nhỏ . Dùng điện trở 2W . Khi hát max thì rờ tay xem coi có nóng quá không ?
Cuộn dây chủ yếu lọc nhiểu siêu âm ( FM , VHF , UHF ,...) nhiễm trên điện đường . Quấn vài chục vòng ...Ối mà bỏ đi ... Sóng điện thoại bây giờ phát nhiễu búa xua ... các bộ lọc nhiễu đơn giản không khắc phục được !
bác ơi tụ lọc gần zener 15v và trở 10 ohm sao lại là 160v ạ. có thể thay bằng tụ vol thấp hơn đc ko ạ?
Đoạn trích:
Đó là tụ lọc trong TV màu xưa . Người ta đã chuẩn 220u/160v .
Áp E gần bằng áp B . Ngõ ra E là 74v thì ngõ B sẽ là 74v + 0,6v . Dùng tụ cao hơn 75v . Tuy nhiên , tụ càng cao volt , càng yên tâm !
Tụ đời bây giờ , ghi là 16v , chỉ cần 17v là "xì" khói ....Cao gấp hai lần là chắc cú .
tụ lọc gần zener 15v và trở 10 ohm sao lại là 160v ạ. có thể thay bằng tụ vol thấp hơn đc ko ạ?
Đó là tụ lọc trong TV màu xưa . Người ta đã chuẩn 220u/160v .
Áp E gần bằng áp B . Ngõ ra E là 74v thì ngõ B sẽ là 74v + 0,6v . Dùng tụ cao hơn 75v . Tuy nhiên , tụ càng cao volt , càng yên tâm !
Tụ đời bây giờ , ghi là 16v , chỉ cần 17v là "xì" khói ....Cao gấp hai lần là chắc cú .
