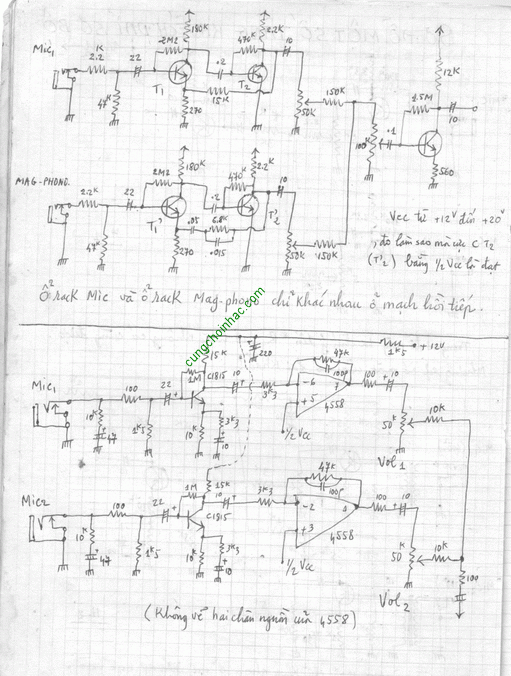

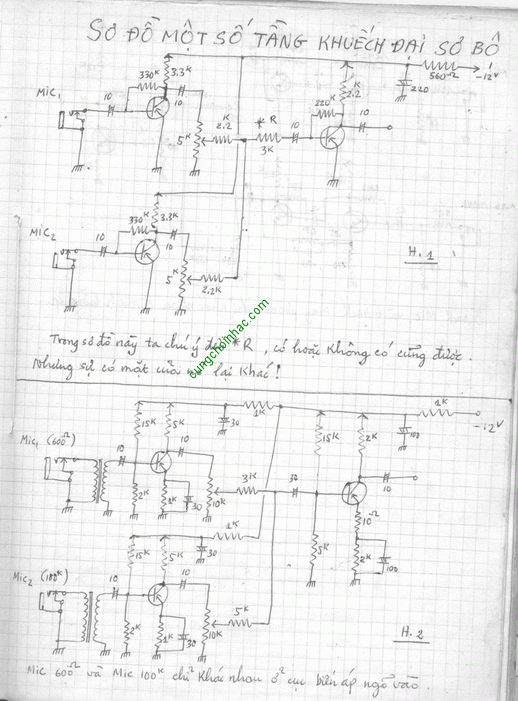

Một số mạch khuyếch đại sơ bộ

Đoạn trích:

Nguồn cấp cho mạch là DC mà tín hiệu là AC

Tín hiệu AC là ...từ bán kỳ dương đến bán kỳ âm , tương đương với ..." sự biến đổi của DC với thời gian" .
Ví dụ tầng CS 2 sò , pushpull hạng B . Tín hiệu AC đưa vào 2 cực B ( sò NPN, sò PNP) . Với bán kỳ dương thì sò NPN "thông" , sò PNP "ngắt" . Dòng +B qua sò NPN , qua loa . Loa thụt ra ngoài . Với bán kỳ âm thì sò PNP "thông" , sò NPN "ngắt" . Dòng -B qua sò , qua loa . Loa thụt vô .
Ví dụ 2 , tầng kđ trans . Nếu ta "không" phân cực ở cực B thì ...tín hiệu AC đưa vào B ( có bán kỳ dương , bán kỳ âm) , ví dụ trans 1815, ...lúc bán kỳ dương ( trên 0,6v ac) thì sẽ có dòng từ +Vcc chạy qua CE của trans . Lúc bán kỳ âm thì 1815 không dẫn . Tín hiệu ra bị méo , chỉ có bán kỳ dương. Bây giờ , ta phân cực cho trans . Phân cực tức là làm sao cho ...đo volt DC từ cực C với masse là bằng 1/2Vcc . Sách gọi là điểm làm việc . Khi tín hiệu AC đưa vào B . Bán kỳ dương sẽ làm volt DC ở cực C ...thụt lui xuống vài volt . Ở bán kỳ âm sẽ làm volt cực C tăng lên vài volt ( so với 1/2 Vcc) . Ngay cực C của trans là con trở ( nối +Vcc) . Tăng lên , tụt xuống số volt của 2 đầu điện trở nầy ...là số volt AC ngõ ra . Nói nôm na là ...điện áp "nhúc nhích" . Thằng micro "nhúc nhích" ( do ca hát) ...sẽ làm cho 2 con sò "nhúc nhích". Đơn giản vậy thôi . Không phải tín hiệu Micro đi xuyên qua từ Pre tới sò .
Micro nhúc nhích . Dàn Pre nhúc nhích . Dàn sò nhúc nhích ( tức volt DC lên xuống) và ...cái màn loa thụt ra thụt vô , cũng là nhúc nhích luôn .
CS mạnh là do nguồn cấp cao , làm cho cái màn loa thụt vô thụt ra "dài" hơn .
Bão hòa thì là ...volt DC thụt vô thụt ra tương đương với số volt nguồn cấp . Nếu cứ vặn volume cao lên , cho tín hiệu AC vào mạch CS cao lên ...Hừm , số volt thụt ra thụt vô đã max ...thì ...không còn thụt ra thụt vô "dài" thêm ...Cỡ đó là cỡ đó . Kết quả "méo" dữ dội . Tín hiệu AC đưa vào cỡ đó là mạch CS đã max ...Phải ngưng vặn volume lên ! Vặn nữa thì trấm trất . Méo , rè ,....tùm lum .
