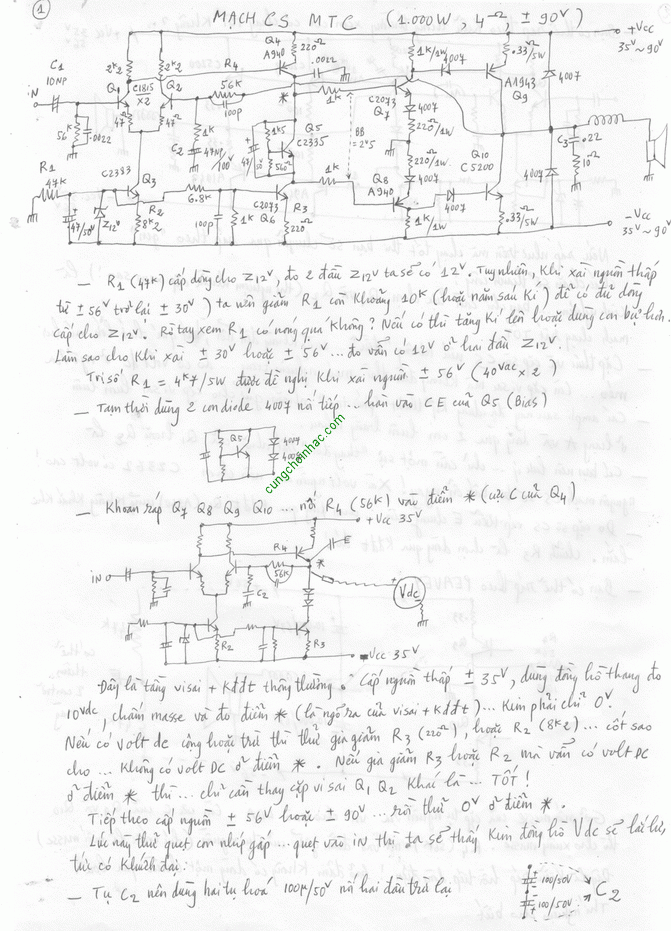

Mạch công suất MTC

Đoạn trích:

Bác ơi cho em hỏi là mạch Công suất MTC xài nguồn đôi 90-0-90 hỡ bác ? chưa qua mạch nguồn .

Mạch có ghi từ 35 đến 90vdc x 2 đấy !!

Đoạn trích:

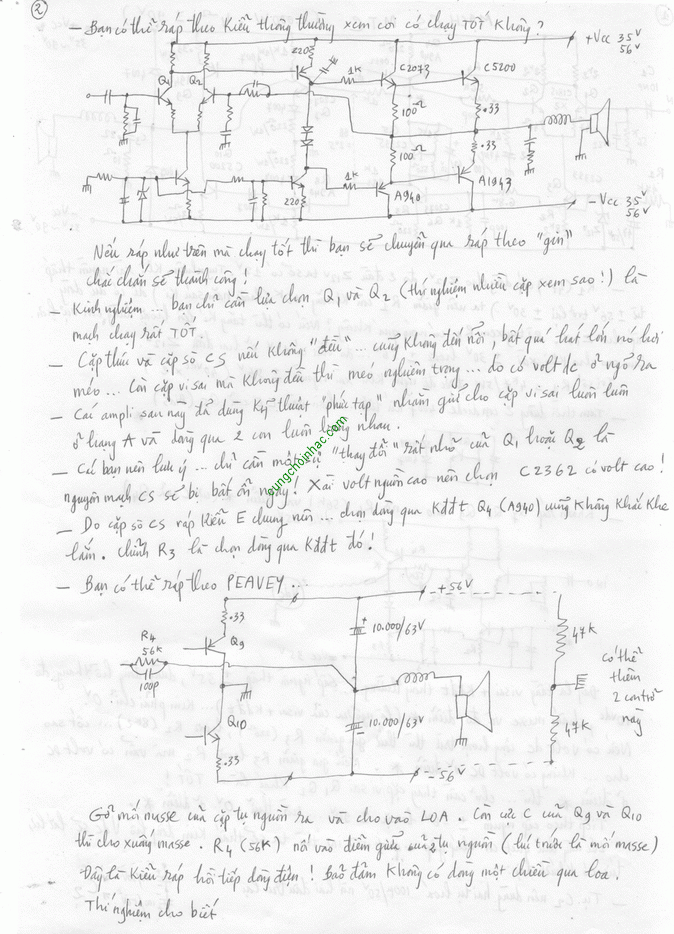

Nếu mạch công suất MTC Này ráp theo kiểu peavey thì tăng fo có 2 mối dây hả pác ?

Đúng !

Đoạn trích:

Ráp cách này khi mở lớn dòng 1 chiều có loạt qua loa không ?

Sò đời bây giờ ...pó tay ! hên xui . Khi hai sò chạy "đều" ( kêu là match) thì không có dòng một chiều qua loa ( kêu là không méo). Đành chịu thôi !

Đoạn trích:

Bác ơi , fanfo 90-0-90 hở pác ? 90+90=180 nhan 1,4 = 252 von thật là khủng khiếp mạch này ở trong cầu đẩy hở pác ?

90 - 0 - 90 là volt DC ! Tức +- 90vdc ! Transfo khoảng 65vac x 2 . Khi sử dụng transistor , ta phải "trừ hao " điện áp gấp đôi !! Xài 90vdc , phải kiếm con sò 200v ( CB hoặc CE).
Mạch này có thể xài 65vac x2 , thì cũng y như mạch Peavey xài 130vac . Nắn ra tổng cộng trên 180v , mỗi con sò chịu một nửa điện áp !! Tức khoảng 90vdc . Khi "hú" thì ...con sò có thể bị quá áp đấy !! Trên 90v...

Đoạn trích:

nhưng chưa hiểu lắm ở chỗ con Q4, Q5, Q6

Q4 là kđđt sau vi sai . Nó là quan trọng nhất trong mạch CS . Hay dở là do con nầy.
Q5 là "khuếch đại Bias" . Khi dùng diode thì mỗi con là 0,6v , nếu muốn 2v4 thì dùng 4 con diode . Còn dùng trans kđ bias thì chỉ dùng 1 con và chỉnh điện trở xung quanh sẽ ra 2v4 hoặc tùy ý ...
Q6 là dòng hằng , cũng tức là con điện trở ( Rce) vậy thôi ! Nhưng ta có thể thay đổi trị số điện trở nầy ( chỉnh dòng mA qua nó ). Chỉnh con Q6 tức là phân cực lại cho Q4 . Con Q4 phải luôn luôn là hạng A ( dòng mA không thay đổi khi có tín hiệu dù nhỏ hay lớn )

Đoạn trích:

mình xài Q5 so với thiên áp diode để phân cực thì cái nào hay hơn?

Thằng nào cũng được . Hay dở là do tùm lum . Muốn bền thì dùng diode là chắc cú .

Đoạn trích:

tín hiệu từ chân C của con Q4 ở bán kỳ dương thì cho qua con Q7, ở bán kỳ âm qua Q8 ntn anh?

Ở cực C của Q4 khi có bán kỳ dương thì con Q7 dẫn , khi có bán kỳ âm thì con Q8 dẫn . Q5 , Q6 cứ coi như là 2 con trở ...
Đoạn trích:

mình xài mạch vi sai đối xứng so với vi sai thường loại nào sẽ tốt hơn anh, ưu điểm của vi sai đối xứng ntn?

Vi sai đối xứng thì giảm méo hài bậc 3 . tất nhiên sẽ hay hơn, nhưng do linh kiện của ta không bảo đảm , nên ráp càng phức tạp thì có thể càng dở ! Phải mua 10 cái đồng hồ VOM ( 110 ngàn một cái) để đo nhiều chỗ trên mạch mà điều chỉnh .

Đoạn trích:

mạch công suất MTC nầy có thêm mấy con diode ở chân E hai con sò thúc và từ con thúc sang con công suất có tác dụng gì vậy anh Đoàn?

Diode cũng như "điện trở" . Tuy nhiên , nó cũng có tác dụng ngăn dòng "ngược" , ổn định nhiệt độ ,....
