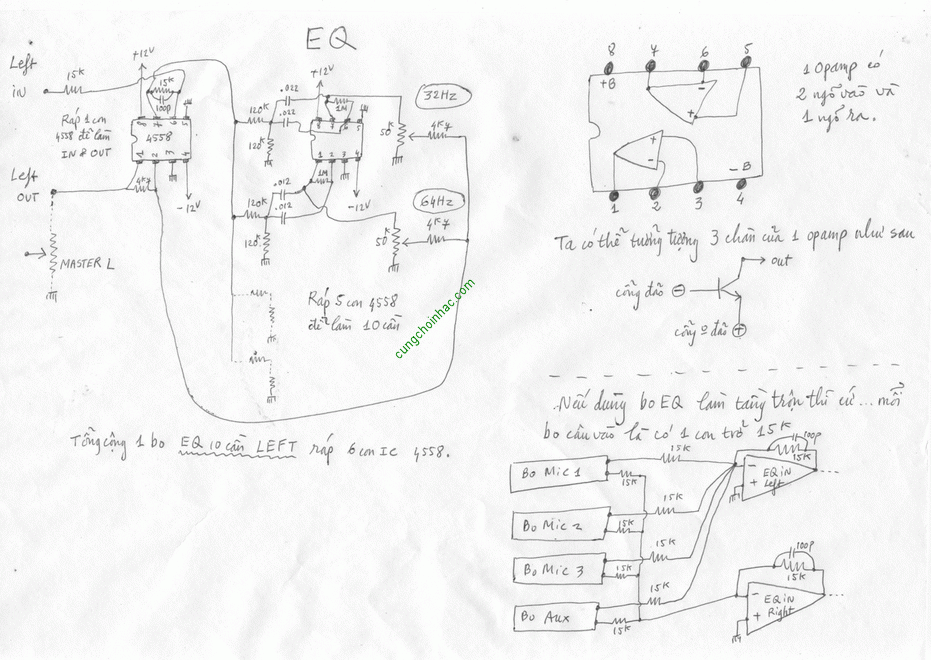

Bài viết này giới thiệu với các bạn cách lắp ráp một mạch Equalizer. Các bạn tham khảo cách lắp ráp được trình bày trong hình vẽ bên dưới.
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.
Cách ráp mạch EQ
huynhdoan2000 | 13/07/2012
Các câu thảo luận:
đang tải các thảo luận
thưa anh. nếu mình lắp thêm 8 cần nữa cho đủ 10 cần thì công thức để tình chọn linh kiện cho các mạch lọc hay giá trị các linh kiện là bao nhiêu ạh!
Mạch EQ nầy "ngon" là ở chỗ...nó xài 2 con tụ giống nhau! Các mạch EQ khác thì xài 2 con tụ khác nhau, nên ta "bối rối" khi lựa chọn linh kiện.
Mạch nầy có post rồi, bạn tra tìm lại. Tớ ráp tới 20 cần...Nếu muốn ráp 30 cần cũng...OK!! Chỉ cần thay đổi tụ....
Khi kiếm không ra tụ có trị số đã ghi thì...dùng cách nối tiếp [ tăng] hoặc song song [ giảm]...
Để tớ ghi lại cho bạn tham khảo...
32Hz thì xài tụ.022 [ 2 con giống nhau, nhưng điện trở thì phải y như vậy, 120k x2, 1M ]
64Hz =.012
125Hz =.0056
250Hz =.0027 [ dùng 2 tụ nối tiếp.0022+560p]
500Hz = 152 [ tức.0015]
1KHz = 680p
2KHz = 330p
4KHz = 150p
6KHz = 116p [ dùng 2 tụ nối tiếp 100p + 15p]
8KHz = 82p
10KHz = 71p [ 56P + 22p]
12KHz = 60p [ 47p + 15p]
14KHz = 47p
16KHz = 33p
10 cần thường là 32Hz, 64Hz, 125Hz, 250Hz, 1KHz, 2KHz, 4KHz, 8KHz,12KHz,16KHz....
Ta có thể tự chọn tần số khác như 4k, 6k, 8k, 10k v.v...
Bởi vậy, mấy cái EQ chuyên nghiệp có tới 32 cần...cho ta chỉnh "thoải mái"...
Nếu ráp thêm mạch đèn báo "quá tải" cho mỗi cần bằng Led thì...khi máy hú, nhìn đèn Led ở cần nào phát sáng nhiều, ta kéo cần đó xuống....Làm như máy "nhập"....mà giá cả rẽ bèo!
Mạch nầy có post rồi, bạn tra tìm lại. Tớ ráp tới 20 cần...Nếu muốn ráp 30 cần cũng...OK!! Chỉ cần thay đổi tụ....
Khi kiếm không ra tụ có trị số đã ghi thì...dùng cách nối tiếp [ tăng] hoặc song song [ giảm]...
Để tớ ghi lại cho bạn tham khảo...
32Hz thì xài tụ.022 [ 2 con giống nhau, nhưng điện trở thì phải y như vậy, 120k x2, 1M ]
64Hz =.012
125Hz =.0056
250Hz =.0027 [ dùng 2 tụ nối tiếp.0022+560p]
500Hz = 152 [ tức.0015]
1KHz = 680p
2KHz = 330p
4KHz = 150p
6KHz = 116p [ dùng 2 tụ nối tiếp 100p + 15p]
8KHz = 82p
10KHz = 71p [ 56P + 22p]
12KHz = 60p [ 47p + 15p]
14KHz = 47p
16KHz = 33p
10 cần thường là 32Hz, 64Hz, 125Hz, 250Hz, 1KHz, 2KHz, 4KHz, 8KHz,12KHz,16KHz....
Ta có thể tự chọn tần số khác như 4k, 6k, 8k, 10k v.v...
Bởi vậy, mấy cái EQ chuyên nghiệp có tới 32 cần...cho ta chỉnh "thoải mái"...
Nếu ráp thêm mạch đèn báo "quá tải" cho mỗi cần bằng Led thì...khi máy hú, nhìn đèn Led ở cần nào phát sáng nhiều, ta kéo cần đó xuống....Làm như máy "nhập"....mà giá cả rẽ bèo!
em cảm ơn anh. chúc a một ngày mới may mắn!
Đoạn trích:
Đính chính lại là...dùng 2 tụ song song. Song song thì "tăng" thêm...
dùng 2 tụ nối tiếp.0022+560p]
dùng 2 tụ nối tiếp 100p + 15p]
Đính chính lại là...dùng 2 tụ song song. Song song thì "tăng" thêm...
hi kiếm không ra tụ có trị số đã ghi thì...dùng cách nối tiếp [ tăng] hoặc song song [ giảm]...
Đính chính lại....tụ khi song song thì tăng [ trở song song thì giảm]
Tụ khi nối tiếp thì giảm [ trở nối tiếp thì tăng]
Đính chính lại....tụ khi song song thì tăng [ trở song song thì giảm]
Tụ khi nối tiếp thì giảm [ trở nối tiếp thì tăng]
Dạ thưa anh. em có học cơ ban về điện tử, có biết chút ít nhưng em thiếu là thời gian làm thực tế và kinh nghiệm ( vì em còn là sv đang đi học ). " trăm hay không bằng tay quen ". em đánh giá rất cao các ý kiến của anh và cố gắn làm lại điều đó. mong anh có nhiều bài viết hơn nữa cho các bạn trẻ các bạn sv như em có môi trường để hoàn thiện mình!
nếu mình dùng opamp 4558 cho mạch này thì vùa dễ làm vừa gọn và chất lượng âm thanh cao hơn, dùng pin 9v nguồn đơn.
Sao mình không làm thử cái này anh hè!
Sao mình không làm thử cái này anh hè!
Ngành nghề điện tử là rất phong phú! Chỉ dăm ba linh kiện là có thể lắp ráp những mạch thú vị...
Bạn muốn xài Opamp, BJT, Fet hay đèn điện tử làm linh kiện "khuếch đại"...đều được cả! Tóm lại, chúng ta có sẵn cái gì thì lấy cái đó mà làm...
Tớ thì lấy 324 [ 4 opamp], rả trong mấy cái bo đèn hiển thị cũ hư.
Nguồn đôi hay đơn đều được. Nếu ráp vô cái máy dang xài nguồn đôi thì dùng nguồn đôi, Còn ráp vào cái hộp nhỏ bên ngoài thì xài nguồn đơn....
Bạn muốn xài Opamp, BJT, Fet hay đèn điện tử làm linh kiện "khuếch đại"...đều được cả! Tóm lại, chúng ta có sẵn cái gì thì lấy cái đó mà làm...
Tớ thì lấy 324 [ 4 opamp], rả trong mấy cái bo đèn hiển thị cũ hư.
Nguồn đôi hay đơn đều được. Nếu ráp vô cái máy dang xài nguồn đôi thì dùng nguồn đôi, Còn ráp vào cái hộp nhỏ bên ngoài thì xài nguồn đơn....
chao ban nhe,minh cung dam me dien tu,ma loay hoay mai chua lam xong duoc cai mach cat tung tan so cua mach equalezer de minh lam hien thi den led,boi vi minh chua hieu lam ve nguon doi xung,neu ban co mach equa nao dung nguon don thi cho minh xin chi tiet 1 mach giup to voi,neu duoc cat tung tang tan so ra thi cang tot de minh cho tin hieu sang mach hien thi den led,va cu the la to dang loay hoay voi con ic 4558 lap nguon don 12v ma no khong duoc ban a
Đoạn trích:
Nguồn gì cũng được ...vô tư !
Nguồn đối xứng + - 12v thì , pin 8 hàn vào +Vcc , pin 4 hàn vào - Vcc , Đó là nói Opamp 4558 , TL082 v.v...
Còn nguồn đơn +12v và masse , thì pin 8 hàn vào +12v , pin 4 hàn xuống masse. Dùng hai con điện trở 10k nối tiếp thành 20k và hàn vào +12v với masse. Thêm con tụ 100uF nối điểm giữa hai con trở xuống masse. Ta có điểm giữa +6v ( ở giữa 2 con trở 10k) . Điển giữa nầy sẽ hàn hàn chân 3 và chân 5 ( tức chân "không đảo") . Hàn thẳng vào điểm giữa ...nếu chân đó không có tín hiệu đi vào ! Còn nếu có tín hiệu đi vào thì phải thêm con trở 100k hàn từ chân 3 hoặc 5 vào điểm giữa. Và tín hiệu cứ đưa vào ngay chân 3 hoặc 5 thoải mái !!
Muốn làm đèn Led theo "tân số" của cần chỉnh thì... Chỉ cần nối một con trở vài trăm ohm (560 ohm) từ pin 8 vào nguồn + Vcc . Khi hoạt động thì trên con trở nầy sẽ có "nhúc nhích" , bạn thêm tụ hóa cản điện DC và đưa vào cực B transistor hoặc Ic Led. Led sẽ sáng khi tần số cần đó hoạt động.
Bài viết loại nầy có post rồi ...Bạn tìm xem lại. Tớ sẽ update thêm một sơ đồ khác . Từ tiếng anh FBQ chính là nó đó ! Ở cần chỉnh có con led nằm bên trong. Khi mở FBQ lên thì ...nếu tần số đó vọt cao thì đèn led sẽ sáng cao ...Giúp ta thò tay kéo cần đó xuống , tránh hú !
minh chua hieu lam ve nguon doi xung,neu ban co mach equa nao dung nguon don thi cho minh xin
Nguồn gì cũng được ...vô tư !
Nguồn đối xứng + - 12v thì , pin 8 hàn vào +Vcc , pin 4 hàn vào - Vcc , Đó là nói Opamp 4558 , TL082 v.v...
Còn nguồn đơn +12v và masse , thì pin 8 hàn vào +12v , pin 4 hàn xuống masse. Dùng hai con điện trở 10k nối tiếp thành 20k và hàn vào +12v với masse. Thêm con tụ 100uF nối điểm giữa hai con trở xuống masse. Ta có điểm giữa +6v ( ở giữa 2 con trở 10k) . Điển giữa nầy sẽ hàn hàn chân 3 và chân 5 ( tức chân "không đảo") . Hàn thẳng vào điểm giữa ...nếu chân đó không có tín hiệu đi vào ! Còn nếu có tín hiệu đi vào thì phải thêm con trở 100k hàn từ chân 3 hoặc 5 vào điểm giữa. Và tín hiệu cứ đưa vào ngay chân 3 hoặc 5 thoải mái !!
Muốn làm đèn Led theo "tân số" của cần chỉnh thì... Chỉ cần nối một con trở vài trăm ohm (560 ohm) từ pin 8 vào nguồn + Vcc . Khi hoạt động thì trên con trở nầy sẽ có "nhúc nhích" , bạn thêm tụ hóa cản điện DC và đưa vào cực B transistor hoặc Ic Led. Led sẽ sáng khi tần số cần đó hoạt động.
Bài viết loại nầy có post rồi ...Bạn tìm xem lại. Tớ sẽ update thêm một sơ đồ khác . Từ tiếng anh FBQ chính là nó đó ! Ở cần chỉnh có con led nằm bên trong. Khi mở FBQ lên thì ...nếu tần số đó vọt cao thì đèn led sẽ sáng cao ...Giúp ta thò tay kéo cần đó xuống , tránh hú !
