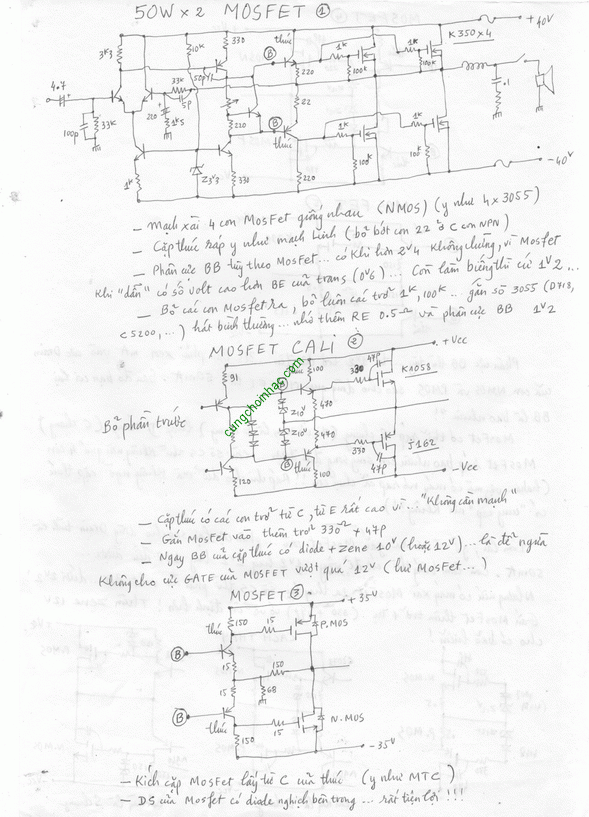

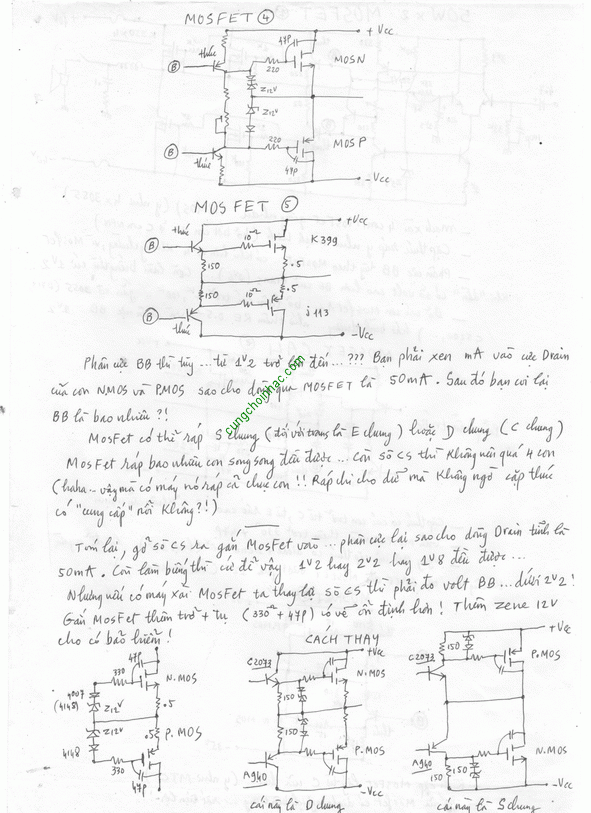

Các bạn tham khảo một số cách ráp mạch mosfet bên dưới:
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.
Một số cách ráp mạch mosfet
huynhdoan2000 | 13/07/2012
Các câu thảo luận:
đang tải các thảo luận
hi anh Đoàn,
em củng đang ráp mạch dạng này. lúc chưa ráp mosfet công suất vô, chỉnh bias V_GS 3 votl thì bình thường, bóng đèn tải không sáng.
em ráp 4 mosfet vô rồi, chỉnh bias tới lui nhưng mạch vẫn ăn dòng, bóng đèn tải sáng rất mạnh. tiếng thì vẫn có nhưng fet rất nóng, e chỉnh chiết áp bias củng không khắc phục được, e dùng 4 con IRFP250.
em củng đang ráp mạch dạng này. lúc chưa ráp mosfet công suất vô, chỉnh bias V_GS 3 votl thì bình thường, bóng đèn tải không sáng.
em ráp 4 mosfet vô rồi, chỉnh bias tới lui nhưng mạch vẫn ăn dòng, bóng đèn tải sáng rất mạnh. tiếng thì vẫn có nhưng fet rất nóng, e chỉnh chiết áp bias củng không khắc phục được, e dùng 4 con IRFP250.
chỉnh bias tới lui nhưng mạch vẫn ăn dòng, bóng đèn tải sáng rất mạnh. tiếng thì vẫn có nhưng fet rất nóng,
Chưa gắn Mosfet vào , bóng đèn không sáng . Gắn Mosfet vào thì đèn sáng ...là Mosfet hút ampere . Khi chưa hát ...thì hút dòng ampere là ...sự phân cực [bias] .
Người ta phân cực cho Mosfet hút ampere ít ít ...khi chưa hát , chủ yếu là lúc hát nhỏ để không bị méo tiếng . Đài truyền thanh xã huyện ...thì không cần phân cực , vì lúc nào nó cũng phát max , vì vậy Vbb thường là 0v , cho ít nóng .
chỉnh chiết áp bias củng không khắc phục được, e dùng 4 con IRFP250.
Chỉnh chiết áp Bias ...chỉ là cho lên xuống chút đỉnh , chứ không thể nào chỉnh Vbb = 0 v . Ban đầu , bạn đo V bias là 3v , bạn chỉnh chiết áp Bias ...thì cũng trong khoảng xê xích 3 v .
Mosfet thì phân cực bằng volt dc . Do trở kháng vào của Mosfet rất lớn ...nên nó rất nhạy cảm với sự xê xích số volt . Cùng 1 loại Mosfet ..mà Vgs cũng khó mà giống nhau . Sò thì tương đối đều nhau . 0,6v là 0,6v dù cho cùng 1 loại hay khác loại . Ráp Mosfet nghiệp dư ...rất "kỳ lạ " !!!
Cách khắc phục cho bạn ....
-- Bạn lấy 2 công dây nhỏ , ngắn [ vài phân ] . Hàn nối tắt vào 2 chân GS của Mosfet ở hai vế .. Ráp 4 con thì bỏ ra 2 con , chỉ Test 2 con thôi , trên và dưới .
On máy . Tất nhiên là ....bóng đèn không sáng . Vậy là do phân cực quá cao ! Bạn phải phân cực lại . Nếu ở trước cực G có con trở 1k cản bớt ....thì bạn vẫn có thể đo V gg [ ví dụ =3v] ở 2 chân tran Bias . Bạn gia giảm 1 trong 2 con trở ở cực B con trans Bias ...để có thể chình xuống còn 1v bias .
-- Do Mosfet rất "nhạy cảm" , nên bạn phải dùng 2 đồng hồ 5A ...mà nối tiếp vào 2 đường +B và -B .Vì sao ? Vì ...có thể 1 trong 2 Mosfet ...sẽ hút ampere mạnh hơn . Nhờ có đồng hồ A ...mà bạn biết ...bên nào hút mạnh hơn ! Đối đế ...thì thêm 1 con trở hàn từ G xuống masse ...để giảm bớt lại . Bên kia thì không hàn .
Ráp Mosfet thì ....nhiêu khê lắm . Do ta không thể nào ...kiếm 1 cặp ..."match" với nhau !
Tóm lại , làm sao cho ampere ở 2 đồng hồ ...tương đối xê xích nhau . Bóng đèn sáng hơi hơi , lúc chưa hát .
Chưa gắn Mosfet vào , bóng đèn không sáng . Gắn Mosfet vào thì đèn sáng ...là Mosfet hút ampere . Khi chưa hát ...thì hút dòng ampere là ...sự phân cực [bias] .
Người ta phân cực cho Mosfet hút ampere ít ít ...khi chưa hát , chủ yếu là lúc hát nhỏ để không bị méo tiếng . Đài truyền thanh xã huyện ...thì không cần phân cực , vì lúc nào nó cũng phát max , vì vậy Vbb thường là 0v , cho ít nóng .
chỉnh chiết áp bias củng không khắc phục được, e dùng 4 con IRFP250.
Chỉnh chiết áp Bias ...chỉ là cho lên xuống chút đỉnh , chứ không thể nào chỉnh Vbb = 0 v . Ban đầu , bạn đo V bias là 3v , bạn chỉnh chiết áp Bias ...thì cũng trong khoảng xê xích 3 v .
Mosfet thì phân cực bằng volt dc . Do trở kháng vào của Mosfet rất lớn ...nên nó rất nhạy cảm với sự xê xích số volt . Cùng 1 loại Mosfet ..mà Vgs cũng khó mà giống nhau . Sò thì tương đối đều nhau . 0,6v là 0,6v dù cho cùng 1 loại hay khác loại . Ráp Mosfet nghiệp dư ...rất "kỳ lạ " !!!
Cách khắc phục cho bạn ....
-- Bạn lấy 2 công dây nhỏ , ngắn [ vài phân ] . Hàn nối tắt vào 2 chân GS của Mosfet ở hai vế .. Ráp 4 con thì bỏ ra 2 con , chỉ Test 2 con thôi , trên và dưới .
On máy . Tất nhiên là ....bóng đèn không sáng . Vậy là do phân cực quá cao ! Bạn phải phân cực lại . Nếu ở trước cực G có con trở 1k cản bớt ....thì bạn vẫn có thể đo V gg [ ví dụ =3v] ở 2 chân tran Bias . Bạn gia giảm 1 trong 2 con trở ở cực B con trans Bias ...để có thể chình xuống còn 1v bias .
-- Do Mosfet rất "nhạy cảm" , nên bạn phải dùng 2 đồng hồ 5A ...mà nối tiếp vào 2 đường +B và -B .Vì sao ? Vì ...có thể 1 trong 2 Mosfet ...sẽ hút ampere mạnh hơn . Nhờ có đồng hồ A ...mà bạn biết ...bên nào hút mạnh hơn ! Đối đế ...thì thêm 1 con trở hàn từ G xuống masse ...để giảm bớt lại . Bên kia thì không hàn .
Ráp Mosfet thì ....nhiêu khê lắm . Do ta không thể nào ...kiếm 1 cặp ..."match" với nhau !
Tóm lại , làm sao cho ampere ở 2 đồng hồ ...tương đối xê xích nhau . Bóng đèn sáng hơi hơi , lúc chưa hát .
DẠ CẢM ƠN ANH, ĐỂ E THỬ LẠI .
