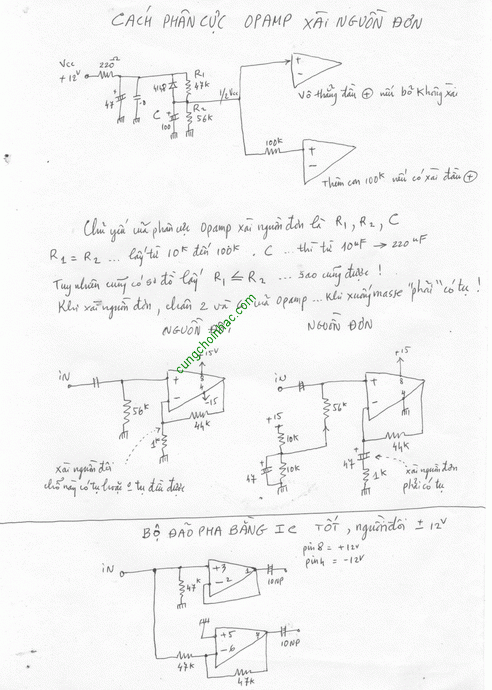

Các bạn tham khảo mạch phân cực opamp sử dụng nguồn đơn:
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.
Cách phân cực opamp xài nguồn đơn
huynhdoan2000 | 13/07/2012
Các câu thảo luận:
đang tải các thảo luận
A cho e hỏi e ráp mạch này rồi nhưng khi cấp nguồn e đo chân 1 nó ra 4-5Vol Dc lận. Mình khắc phục thế nào vậy a
Đoạn trích:
Khi xài nguồn đôi thì đo chân 1 , chân 7 là ....0V ! Trừ ra người ta 'cố ý' làm cho có volt . Ví dụ như các mạch so sánh , compressor , v.v...
Còn xài nguồn đơn thì chân 1 và chân 7 của opamp ...phải có "phân nửa" volt nguồn !
Nếu không biết thì nhổ IC ra ( làm trạm cắm) rồi On rồi đo volt chân 1 ....xem thế nào ?
A cho e hỏi e ráp mạch này rồi nhưng khi cấp nguồn e đo chân 1 nó ra 4-5Vol Dc lận. Mình khắc phục thế nào vậy a
Khi xài nguồn đôi thì đo chân 1 , chân 7 là ....0V ! Trừ ra người ta 'cố ý' làm cho có volt . Ví dụ như các mạch so sánh , compressor , v.v...
Còn xài nguồn đơn thì chân 1 và chân 7 của opamp ...phải có "phân nửa" volt nguồn !
Nếu không biết thì nhổ IC ra ( làm trạm cắm) rồi On rồi đo volt chân 1 ....xem thế nào ?
Đúng rồi a...e đo chân 1 nó bằng nửa áp nguồn. Vậy mình đưa tín hiệu vào công suất ko vấn đề gì chứ a
Đoạn trích:
Tại sao ngõ ra của 4558 xài accu 12v ...phải là 6v?
Là vầy ...
Tín hiệu micro hay music ghim vào ampli ...là hình sin , có bán kỳ dương (+) và bán kỳ âm (-).
Lúc bán kỳ dương thì ....ngõ ra của 4558 sẽ vọt volt lên +Vcc . Lúc bán kỳ âm thì ...ngõ ra sẽ "chìm" xuống volt -Vcc . Như vậy , khi chưa hát thì ....ngõ ra của 4558 phải là 0v ( là Trung đạo) . Đó là nói xài nguồn đôi .
Còn xài nguồn đơn 12v thì ....Trung đạo sẽ là 6v . Lúc bán kỳ dương , ngõ ra từ 6v ...vọt lên 7v , 8v , 9v , 10v, 11v ( không thể lên 12v , vì còn điện trở nội tùm lum) . Lúc bán kỳ âm , ngõ ra từ 6v ( trung đạo) ...sẽ chìm xuống 5v , 4v , 3v , 2v , 1v ( không thể xuống 0v ).
Tuy nhiên , ngõ ra "có thể" có volt "khác" trung đạo , tùy theo người thiết kế , hoặc do "trong ruột" linh kiện không đạt . Lúc này , hát nhỏ thì ngon , hát lớn thì "méo" ...Đó là do hình sin ngõ ra ...không còn cân bằng . Mua được sò "match" là hát rất tốt .
Sau khi bạn đo "bằng" nửa áp nguồn thì đưa vào CS được . Nhưng cẩn thận về tụ ...Phải là tụ NP hoặc dùng 2 tụ hóa đấu 2 đầu trừ lại ...mới bảo đảm ...không có áp một chiều rò rỉ ...lọt vào CS ( khủng khiếp đấy, cái màn loa nó bung ra vô ...chóng mặt )
Đúng rồi a...e đo chân 1 nó bằng nửa áp nguồn. Vậy mình đưa tín hiệu vào công suất ko vấn đề gì chứ a
Tại sao ngõ ra của 4558 xài accu 12v ...phải là 6v?
Là vầy ...
Tín hiệu micro hay music ghim vào ampli ...là hình sin , có bán kỳ dương (+) và bán kỳ âm (-).
Lúc bán kỳ dương thì ....ngõ ra của 4558 sẽ vọt volt lên +Vcc . Lúc bán kỳ âm thì ...ngõ ra sẽ "chìm" xuống volt -Vcc . Như vậy , khi chưa hát thì ....ngõ ra của 4558 phải là 0v ( là Trung đạo) . Đó là nói xài nguồn đôi .
Còn xài nguồn đơn 12v thì ....Trung đạo sẽ là 6v . Lúc bán kỳ dương , ngõ ra từ 6v ...vọt lên 7v , 8v , 9v , 10v, 11v ( không thể lên 12v , vì còn điện trở nội tùm lum) . Lúc bán kỳ âm , ngõ ra từ 6v ( trung đạo) ...sẽ chìm xuống 5v , 4v , 3v , 2v , 1v ( không thể xuống 0v ).
Tuy nhiên , ngõ ra "có thể" có volt "khác" trung đạo , tùy theo người thiết kế , hoặc do "trong ruột" linh kiện không đạt . Lúc này , hát nhỏ thì ngon , hát lớn thì "méo" ...Đó là do hình sin ngõ ra ...không còn cân bằng . Mua được sò "match" là hát rất tốt .
Sau khi bạn đo "bằng" nửa áp nguồn thì đưa vào CS được . Nhưng cẩn thận về tụ ...Phải là tụ NP hoặc dùng 2 tụ hóa đấu 2 đầu trừ lại ...mới bảo đảm ...không có áp một chiều rò rỉ ...lọt vào CS ( khủng khiếp đấy, cái màn loa nó bung ra vô ...chóng mặt )
Em đã làm thành công ! Cảm ơn a rất nhiều :)
Sao " ngộ " thế a nhỉ. E ráp mạch Bass Treble nguồn đơn dựa trên cách phân cực như trên thì chạy rất Ok...nhưng khi đưa tín hiệu vào phần mạch Echo như trong bài "Mạch Echo PT2399 " của a thì nó chạy nhưng vặn nhỏ volume khoảng 30% thì alo alo nó nghe tiếng nhỏ.. Vặn lớn thì nó rè rè với nghẹt tiếng nữa ạ.
Mong a giải đáp giúp e !
Mong a giải đáp giúp e !
Đoạn trích:
Khi chuyển qua DC thì ...masse là "trung điểm" (1/2Vcc) . Dùng tụ cách ly các đường tín hiệu . Lấy ví dụ , từ Echo ra con trở và nối vào volume . Volume xuống masse . Masse nguồn đôi là ...0V . Không sao cả . NHưng khi chuyển qua DC thì ...masse là 1/2 Vcc . Nó sẽ làm "tê liệt" chân IC . Thêm tụ là xong !
Lưu ý dấu cộng trừ của tụ . Nguồn đôi thì đầu nào cũng được , chả sao cả . Nguồn đơn thì hai đầu tụ sẽ có "volt" DC . Đo volt hai đầu và ráp tụ "y" theo cộng trừ đó .
.nhưng khi đưa tín hiệu vào phần mạch Echo như trong bài "Mạch Echo PT2399 " của a thì nó chạy nhưng vặn nhỏ volume khoảng 30% thì alo alo nó nghe tiếng nhỏ.. Vặn lớn thì nó rè rè với nghẹt tiếng nữa ạ.
Khi chuyển qua DC thì ...masse là "trung điểm" (1/2Vcc) . Dùng tụ cách ly các đường tín hiệu . Lấy ví dụ , từ Echo ra con trở và nối vào volume . Volume xuống masse . Masse nguồn đôi là ...0V . Không sao cả . NHưng khi chuyển qua DC thì ...masse là 1/2 Vcc . Nó sẽ làm "tê liệt" chân IC . Thêm tụ là xong !
Lưu ý dấu cộng trừ của tụ . Nguồn đôi thì đầu nào cũng được , chả sao cả . Nguồn đơn thì hai đầu tụ sẽ có "volt" DC . Đo volt hai đầu và ráp tụ "y" theo cộng trừ đó .
Cho cháu hỏi sự khác nhau khi để phân cực R1-R2 từ 10Kohm đến 100Kohm ạ?
Đoạn trích:
Chả có khác nhau gì nhiều cả . Vì sao ? Vì ngay mối giữa đã có con tụ hóa xuống masse , nên dùng 10k hay 100k thì ...mối giữa vẫn có trở kháng là gần 0 ohm . Bạn có thể test thử ...khi xài 10k với khi xài 100k ....cũng y chang !
Có một số điều như sau ...
-- Dùng trở cao thì ...hơi bass hơn ( chỉ chút xíu , vài phần % )
-- Dùng trở cao thì ít ổn định . Trở kháng cao thì cần che chắn ( vỏ volume nối masse , dây dẫn phải có giáp bọc ,...)
-- Dùng trở cao thì ít hao pin .
Do khí hậu của nước ta , dùng 10k là chắc cú nhất .
Cho cháu hỏi sự khác nhau khi để phân cực R1-R2 từ 10Kohm đến 100Kohm ạ?
Chả có khác nhau gì nhiều cả . Vì sao ? Vì ngay mối giữa đã có con tụ hóa xuống masse , nên dùng 10k hay 100k thì ...mối giữa vẫn có trở kháng là gần 0 ohm . Bạn có thể test thử ...khi xài 10k với khi xài 100k ....cũng y chang !
Có một số điều như sau ...
-- Dùng trở cao thì ...hơi bass hơn ( chỉ chút xíu , vài phần % )
-- Dùng trở cao thì ít ổn định . Trở kháng cao thì cần che chắn ( vỏ volume nối masse , dây dẫn phải có giáp bọc ,...)
-- Dùng trở cao thì ít hao pin .
Do khí hậu của nước ta , dùng 10k là chắc cú nhất .
