Các bạn tham khảo sơ độ của dàn ampli karaoke Cali bên dưới:
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.

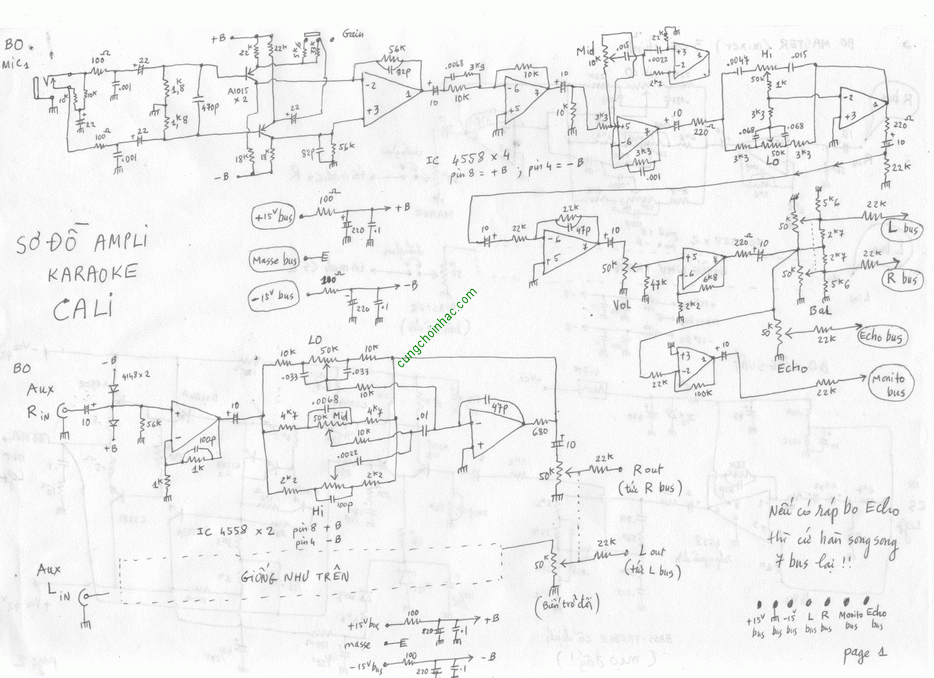

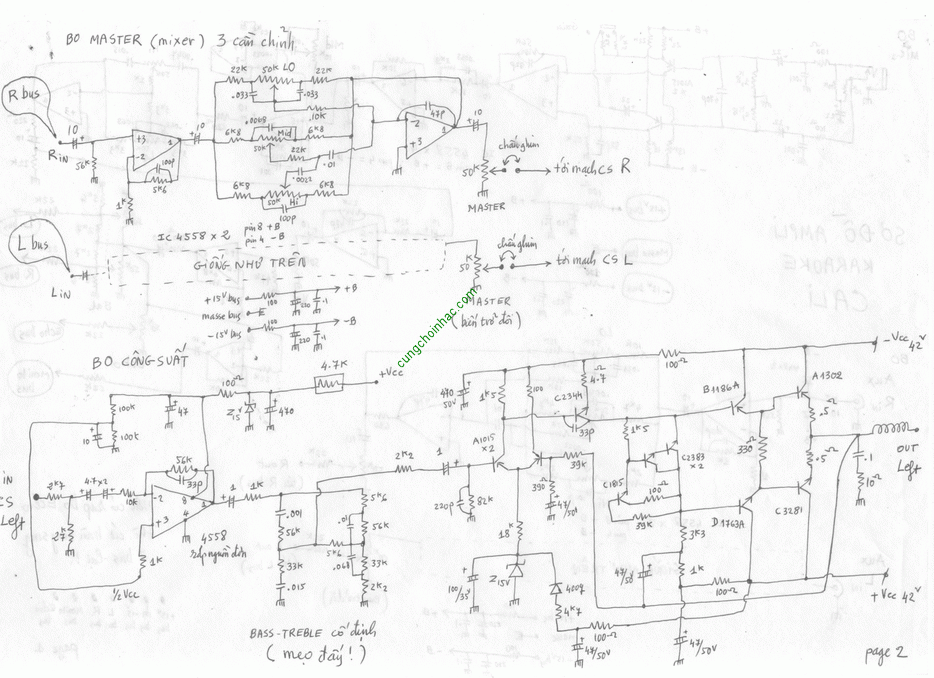

Sơ đồ ampli karaoke Cali
huynhdoan2000 | 13/07/2012
Các câu thảo luận:
đang tải các thảo luận
A cho hỏi Defeat và Direct (Một số Ampli có nút Defeat (như NAD), Dirrect (như DENON, ...)) là một, là tính năng bỏ qua phần chỉnh Tone ?
Vậy với mạch Aux (music), Master của ampli Cali trên thì muốn thêm tính năng Defeat (Dirrect) thì "xào nấu" lại mạch như thế nào ?
Đoạn trích:
Trong mạch Tone thì volume LO là "phân cực" cho opamp . Bạn có thể bắt chước mạch trên , tức là thêm 2 con trở 4k7 và con trở 100k cộng với cái công tắc Defeat. Tuy nhiên, do hai con trở 4k7 nối từ trước ra sau , sợ là "tín hiệu" đi thẳng mạnh làm giảm bớt hiệu ứng Tone. Có thể tăng lên 10k hoặc 22k.
Khi bạn chỉnh 3 volume Hi,Mid,Lo ở điểm giữa là ...đã Defeat. Không cần ráp defeat làm gì. Lúc chỉnh ngay giữa thì các Tone đều là một một , tức không có khuếch đại nào cả.
Vậy với mạch Aux (music), Master của ampli Cali trên thì muốn thêm tính năng Defeat (Dirrect) thì "xào nấu" lại mạch như thế nào ?
Trong mạch Tone thì volume LO là "phân cực" cho opamp . Bạn có thể bắt chước mạch trên , tức là thêm 2 con trở 4k7 và con trở 100k cộng với cái công tắc Defeat. Tuy nhiên, do hai con trở 4k7 nối từ trước ra sau , sợ là "tín hiệu" đi thẳng mạnh làm giảm bớt hiệu ứng Tone. Có thể tăng lên 10k hoặc 22k.
Khi bạn chỉnh 3 volume Hi,Mid,Lo ở điểm giữa là ...đã Defeat. Không cần ráp defeat làm gì. Lúc chỉnh ngay giữa thì các Tone đều là một một , tức không có khuếch đại nào cả.
mạch đèn led cho CHL, CHR, PRI như hình thì cụ thể như thế nào ?
Đoạn trích:
Đèn led cho CHL, CHR thì tùy máy . Ráp một trans + 1 led hay ráp một Ic + 5 led v.v...dễ ợt. Ráp sau tầng master hay ngay loa ...đều được.
Còn đèn Protect thì một trở + 1 led , ráp ngay chấu relay. Relay hở thì có volt cao , relay hít vào thì có volt thấp , tùy tình hình mà ráp.
mạch đèn led cho CHL, CHR, PRI như hình thì cụ thể như thế nào ?
Đèn led cho CHL, CHR thì tùy máy . Ráp một trans + 1 led hay ráp một Ic + 5 led v.v...dễ ợt. Ráp sau tầng master hay ngay loa ...đều được.
Còn đèn Protect thì một trở + 1 led , ráp ngay chấu relay. Relay hở thì có volt cao , relay hít vào thì có volt thấp , tùy tình hình mà ráp.
Nhơ anh Doan chỉ dum em.con c1815 va hai con c2383 năm phia sau c2344 no lam nhiêm vu gi vay anh.e cam ơn
Đoạn trích:
3 con nầy là "khuếch đại Bias" . Các máy "tinh âm" ( hifi) thường thêm thắt tùm lum . Khi hát CS nhỏ ( ru ngủ) , người ta thường "nâng" chất lượng mạch .
Khi hát lớn thì vấn đề "bền" là quan trọng . Bỏ 3 con trans nầy ra và thay vào 2 con diode là yên tâm .
Khuếch đại Bias có cái hay là ...muốn chỉnh bao nhiêu volt Bias cũng được , từ 1v2 đến 2v2 . Chỉ cần gia giảm con trở 1k5 .
Nên nhớ ....diode có độ bền hơn trans !!
con c1815 va hai con c2383 năm phia sau c2344 no lam nhiêm vu gi vay anh
3 con nầy là "khuếch đại Bias" . Các máy "tinh âm" ( hifi) thường thêm thắt tùm lum . Khi hát CS nhỏ ( ru ngủ) , người ta thường "nâng" chất lượng mạch .
Khi hát lớn thì vấn đề "bền" là quan trọng . Bỏ 3 con trans nầy ra và thay vào 2 con diode là yên tâm .
Khuếch đại Bias có cái hay là ...muốn chỉnh bao nhiêu volt Bias cũng được , từ 1v2 đến 2v2 . Chỉ cần gia giảm con trở 1k5 .
Nên nhớ ....diode có độ bền hơn trans !!
ae cho em hỏi sơ đồ nguyên lý của mạch mater 4 cầu chính như thế nào ạ
Đoạn trích:
Mỗi hãng ráp sẽ có cách riêng . Vẽ sơ đồ ra giấy mà suy luận .
Master thường là tầng trộn ( Mix) để cho ra một tín hiệu chung , có kđ lên chút ít và cấp cho mạch CS .
ae cho em hỏi sơ đồ nguyên lý của mạch mater 4 cầu chính như thế nào ạ
Mỗi hãng ráp sẽ có cách riêng . Vẽ sơ đồ ra giấy mà suy luận .
Master thường là tầng trộn ( Mix) để cho ra một tín hiệu chung , có kđ lên chút ít và cấp cho mạch CS .
Ah doàn làm ơn cho em hỏi tại sao mạch này 2 cực C của 2 con transitor vi sai A1015 lại có 2 con diện trở khác nhau? Cám ơn ah nhiều!
Đoạn trích:
Đó là kiểu ráp vi sai "không" đối xứng . Con trans vi sai đầu , có trở là 1k5 . Khi phân cực 0,4mA chạy qua nó ...thì hai đầu con trở 1k5 nầy ...sẽ có 0,6v . Đủ cho C2344 "dẫn" . Còn con trans vi sai thứ hai ...thường là "direct" lên -Vcc , hoặc bạn dùng con trở 100 ohm hay 1k5 ...cũng OK luôn ! Chủ yếu là "giảm" dòng qua nó , hoặc cho nó "bằng" với con trans đầu .
Nhưng nếu ráp vi sai đối xứng ( tức cặp vi sai trước , rồi đến cặp vi sai thứ hai ...) thì phải bắt buộc hai con trở là giống nhau .
tại sao mạch này 2 cực C của 2 con transitor vi sai A1015 lại có 2 con diện trở khác nhau?
Đó là kiểu ráp vi sai "không" đối xứng . Con trans vi sai đầu , có trở là 1k5 . Khi phân cực 0,4mA chạy qua nó ...thì hai đầu con trở 1k5 nầy ...sẽ có 0,6v . Đủ cho C2344 "dẫn" . Còn con trans vi sai thứ hai ...thường là "direct" lên -Vcc , hoặc bạn dùng con trở 100 ohm hay 1k5 ...cũng OK luôn ! Chủ yếu là "giảm" dòng qua nó , hoặc cho nó "bằng" với con trans đầu .
Nhưng nếu ráp vi sai đối xứng ( tức cặp vi sai trước , rồi đến cặp vi sai thứ hai ...) thì phải bắt buộc hai con trở là giống nhau .
