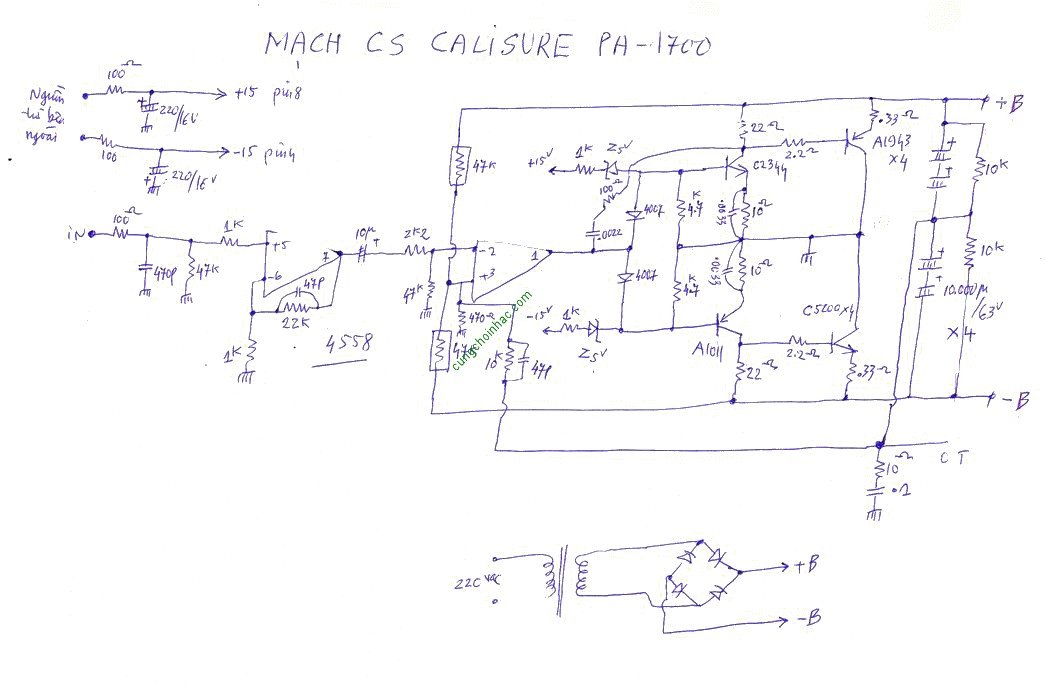

Mạch CS Calisure PA 1700

Nhìn chung, xu hướng đời nay là xài loại mạch nầy! Mạch nầy dễ ráp...Chỉ cần ráp volt nguồn thấp [ 70v đơn], sau đó đấu hai mạch lại thành BTL...CS sẽ ra mạnh. Xài nguồn cao [130v đơn] chỉ sợ sò dỏm...cháy.
Mạch CS không có hơn kém nhau nhiều đâu. Chỉ lo linh kiện không chất lượng. Tụ, biến thế, sò, v.v...Vì mạch CS chỉ là kđ cho mạnh lên, rồi ra loa. Hay dở chủ yếu là do chỉnh Mixer...

Đoạn trích:

tinh se rap nguon tre 100vac de co suat mah. btl thj so nog qua.so chay nhanh hon

Nóng thì không sợ...Nóng thì âm thanh nghe hay!!! Điện áp cao thì dễ nguy hiểm hơn, với lại kiếm sò xịn rất khó...
Lấy ví dụ, sò 3055, chúng ta ráp nguồn 25-0-25 là tương đối an toàn...Sau đó, đấu BTL,...OK! Nước ngoài họ cũng làm vậy mà....

Đoạn trích:

rap y nhu tren la on ha huynhdoan. hjh nhu tang opamp dao tjn hju vao phaj k?

Ráp như trên là ổn!! Chỉ sợ mấy linh kiện mua không tốt...Chỉ cần hai con sò chạy "không đều", tức là con thì kđ 7, con thì kđ 10...mạch sẽ "không ổn"...Vì nguồn đơn rất cần linh kiện "đối xứng". Khó hơn nguồn đôi...

Con opamp phía sau...vì là nối trực tiếp với thúc+sò, nên không được sửa!! Còn con opamp trước chỉ là kđ thêm...Ráp sao cũng được, hoặc bỏ ra, ráp K30 v.v..đều OK!! Muốn đảo hay không đảo...là do mình thiết kế.

Đoạn trích:

Cho em hoi trong mach nay nguồn có đầy đủ rùi vậy cần nguồn từ bo ngoài chi vậy?

Nguồn gì gì cũng được , miễn kẹp masse mà đo pin 4 , pin 8 của opamp có nguồn +- 12v hoặc +-15v là được. Lấy nguồn riêng thì ...dễ ráp thành công hơn ! Do kiểu mạch nầy rất "cần" linh kiện đối xứng trên dưới , nên khi dùng một nguồn mà có một vế bị "không đồng" thì...mạch không chạy ! Còn dùng nguồn riêng thì vẫn chạy khi bị "lệch" ít !

Đoạn trích:

Và chỗ +12v +12v qua zen5v vào sò thúc chi vậy?

Cứ coi con zene là con điện trở đi ! Vai trò của nó có thể là "bổ chính nhiệt"...
