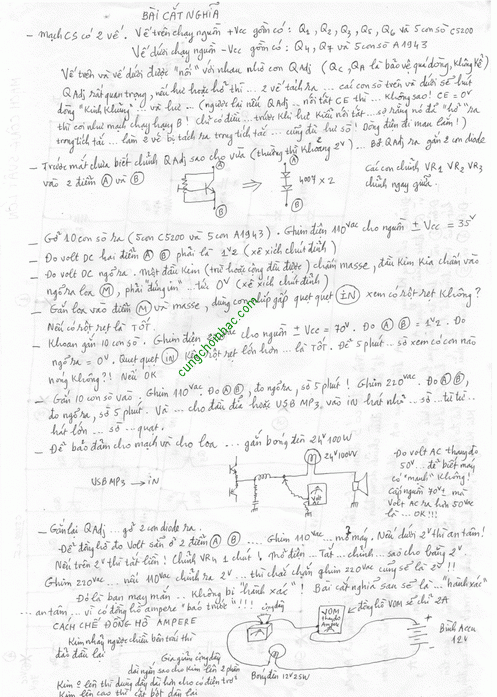

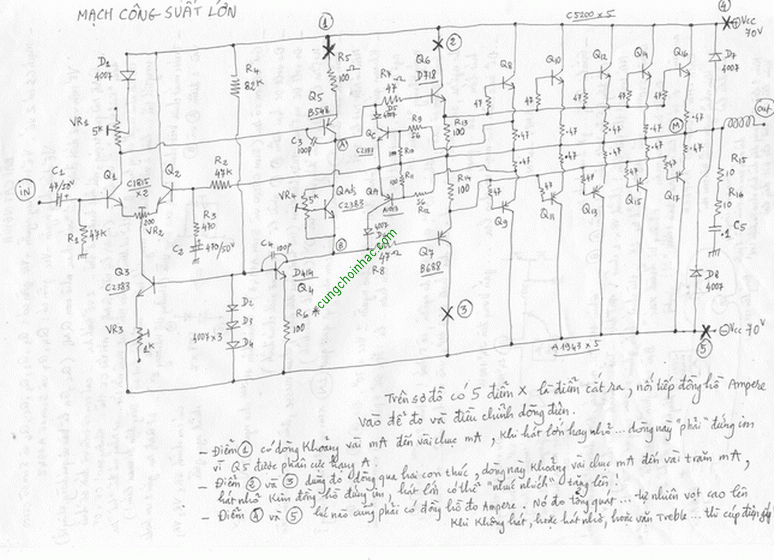

Mạch công suất lớn và bài cắt nghĩa
huynhdoan2000 | 13/07/2012
Các câu thảo luận:
đang tải các thảo luận
bạn ơi, cho mình hỏi 2 con 4007 ở cuối tác dụng làm gì vậy ? các mạch công suất nhỏ không thấy có nhỉ
Đoạn trích:
Con diode 4007 đấu song song vào CE của trans là có nhiều mục đích :
-- Một là bảo vệ trans không bị "quá áp". Tất nhiên là điện áp ngược ! Điện áp thuận thì sẽ chạy qua trans từ C xuống E , rồi vô loa. Lúc nầy CE của trans chỉ sụt áp khoảng vài volt. Nhưng khi có điện áp ngược thì CE sẽ ngưng dẫn , và CE sẽ chịu toàn bộ điện áp . Nhờ có con diode "mắc ngược" nên điện áp ngược sẽ chạy qua diode và chỉ còn 0,7v trên diode , cũng tức là trên CE của trans. Tại sao có điện áp ngược ? Đó là khi mạch bị "tự kích" , tức bị "dao động" , làm cho cả hai trans đều dẫn một lượt....
-- Hai là làm cho điện áp ra loa không "vượt" quá mức nguồn cấp. Ví dụ , bạn xài nguồn + - 42vdc thì áp ra loa ở bán kỳ dương sẽ là khoảng 42vdc đỉnh , bán kỳ âm cũng 42vdc đỉnh . Lý thuyết thì như vậy , nhưng thực tế thì áp ra thấp hơn.
-- Ba là bảo đảm cho hai trans luôn chạy hạng B Pushpull.
Trong TV thì con sò ngang cũng có mắc một con diode ngược bên trong. Các con Mosfet CS cũng có con diode ngược.
Mạch Opamp cũng có mắc hai con diode ngược ở ngõ vào và ngõ ra . Đó là " hạn chế" không cho tín hiệu vào hoặc tín hiệu ra vượt mức nguồn cấp.
Mạch CS nhỏ không thấy có là vì...tiết kiệm tiền là một , hai là để cho có hư mới có mà sửa ...
bạn ơi, cho mình hỏi 2 con 4007 ở cuối tác dụng làm gì vậy ? các mạch công suất nhỏ không thấy có nhỉ
Con diode 4007 đấu song song vào CE của trans là có nhiều mục đích :
-- Một là bảo vệ trans không bị "quá áp". Tất nhiên là điện áp ngược ! Điện áp thuận thì sẽ chạy qua trans từ C xuống E , rồi vô loa. Lúc nầy CE của trans chỉ sụt áp khoảng vài volt. Nhưng khi có điện áp ngược thì CE sẽ ngưng dẫn , và CE sẽ chịu toàn bộ điện áp . Nhờ có con diode "mắc ngược" nên điện áp ngược sẽ chạy qua diode và chỉ còn 0,7v trên diode , cũng tức là trên CE của trans. Tại sao có điện áp ngược ? Đó là khi mạch bị "tự kích" , tức bị "dao động" , làm cho cả hai trans đều dẫn một lượt....
-- Hai là làm cho điện áp ra loa không "vượt" quá mức nguồn cấp. Ví dụ , bạn xài nguồn + - 42vdc thì áp ra loa ở bán kỳ dương sẽ là khoảng 42vdc đỉnh , bán kỳ âm cũng 42vdc đỉnh . Lý thuyết thì như vậy , nhưng thực tế thì áp ra thấp hơn.
-- Ba là bảo đảm cho hai trans luôn chạy hạng B Pushpull.
Trong TV thì con sò ngang cũng có mắc một con diode ngược bên trong. Các con Mosfet CS cũng có con diode ngược.
Mạch Opamp cũng có mắc hai con diode ngược ở ngõ vào và ngõ ra . Đó là " hạn chế" không cho tín hiệu vào hoặc tín hiệu ra vượt mức nguồn cấp.
Mạch CS nhỏ không thấy có là vì...tiết kiệm tiền là một , hai là để cho có hư mới có mà sửa ...
Anh huynh doan mach nay cong suat bao nhieu vay anh?
Đoạn trích:
Công suất là tính theo volt nguồn cấp + số ohm loa. Ráp công suất mạnh thì xài nguồn cao . Số volt cao nhất mà sò 5200 + 1943 chịu nổi hiện nay là 65 acv- 0 - 65 acv . Các ampli nhỏ thì xài 30 acv -0- 30 acv
Mạch trên dùng nguồn + - 70vdc. Lấy 140 ( do hai cái 70 thành 140) bình phương lên =19.600 . Chia cho 10 lần số ohm loa , ví dụ xài loa 4 ohm , thì mười lần là 40. Ta sẽ có công suất là 490W.
Anh huynh doan mach nay cong suat bao nhieu vay anh?
Công suất là tính theo volt nguồn cấp + số ohm loa. Ráp công suất mạnh thì xài nguồn cao . Số volt cao nhất mà sò 5200 + 1943 chịu nổi hiện nay là 65 acv- 0 - 65 acv . Các ampli nhỏ thì xài 30 acv -0- 30 acv
Mạch trên dùng nguồn + - 70vdc. Lấy 140 ( do hai cái 70 thành 140) bình phương lên =19.600 . Chia cho 10 lần số ohm loa , ví dụ xài loa 4 ohm , thì mười lần là 40. Ta sẽ có công suất là 490W.
Bác huỳnh đoàn em có ý kiến như mạch này dùng 4 sò cung 490w hả bác em nghe nối tăng sò thì công suất sẽ tăng lên phải hok?
Đoạn trích:
Sai lầm !! Muốn tăng CS của một mạch CS thì có 2 cách :
-- Một là tăng volt nguồn cấp .
-- Hai là giảm số ohm loa xuống , ví dụ loa 8 ohm thì nối song song thêm loa 8 ohm cho còn 4 ohm.
Bạn xài 100 con sò song song , tớ chỉ xài 2 con , Cs vẫn bằng nhau !
Nhưng khi xài nhiều loa , tức số ohm sẽ nhỏ lại , nhỏ nhất là 2 ohm . Cs ra rất mạnh . Phải song song sò cho nó chịu đựng nồi sự "hút" ampere.
Ngoài ra song song thêm tụ cho nhiều uF , cũng là một cách tăng CS lên chút ít , do khi hát nặng , số volt nguồn không bị sụt áp .
em nghe nối tăng sò thì công suất sẽ tăng lên phải hok?
Sai lầm !! Muốn tăng CS của một mạch CS thì có 2 cách :
-- Một là tăng volt nguồn cấp .
-- Hai là giảm số ohm loa xuống , ví dụ loa 8 ohm thì nối song song thêm loa 8 ohm cho còn 4 ohm.
Bạn xài 100 con sò song song , tớ chỉ xài 2 con , Cs vẫn bằng nhau !
Nhưng khi xài nhiều loa , tức số ohm sẽ nhỏ lại , nhỏ nhất là 2 ohm . Cs ra rất mạnh . Phải song song sò cho nó chịu đựng nồi sự "hút" ampere.
Ngoài ra song song thêm tụ cho nhiều uF , cũng là một cách tăng CS lên chút ít , do khi hát nặng , số volt nguồn không bị sụt áp .
Bác ơi ,mạch trên dùng tranfo 35-0-35 hỡ pác ?
Đoạn trích:
Do trong mạch xài 3 diode "ghim áp 2v1" nên volt cấp rất rộng .Từ 25-0-25 vac đến 60-0-60vac ...Vô tư !
Bác ơi ,mạch trên dùng tranfo 35-0-35 hỡ pác ?
Do trong mạch xài 3 diode "ghim áp 2v1" nên volt cấp rất rộng .Từ 25-0-25 vac đến 60-0-60vac ...Vô tư !
e cảm ơn bác nhìu vj mảnh này e ráp thành công rùi , công suất rất mạnh . e mún bác tư vấn cho e ráp mạch này chạy theo class g sử dụng 2 nguồn 70vdc và 100vdc . e cảm ơn bác nhìu
Đoạn trích:
Bước qua lãnh vực class G rất phức tạp. Chúng ta phải đi từ sơ đồ hạng G đơn giản trước rồi mới tiến lên. Để tớ mò tìm lại schema rồi post cho bạn tham khảo ...
e cảm ơn bác nhìu vj mảnh này e ráp thành công rùi , công suất rất mạnh . e mún bác tư vấn cho e ráp mạch này chạy theo class g sử dụng 2 nguồn 70vdc và 100vdc . e cảm ơn bác nhìu
Bước qua lãnh vực class G rất phức tạp. Chúng ta phải đi từ sơ đồ hạng G đơn giản trước rồi mới tiến lên. Để tớ mò tìm lại schema rồi post cho bạn tham khảo ...
