Các bạn tham khảo mạch Yamaha P 2200
Các Sản Phẩm Tiêu Biểu huynhdoan2000 Click để xem tất cả
Để mua hàng, các bạn vui lòng liên hệ huynhdoan2000@yahoo.com.

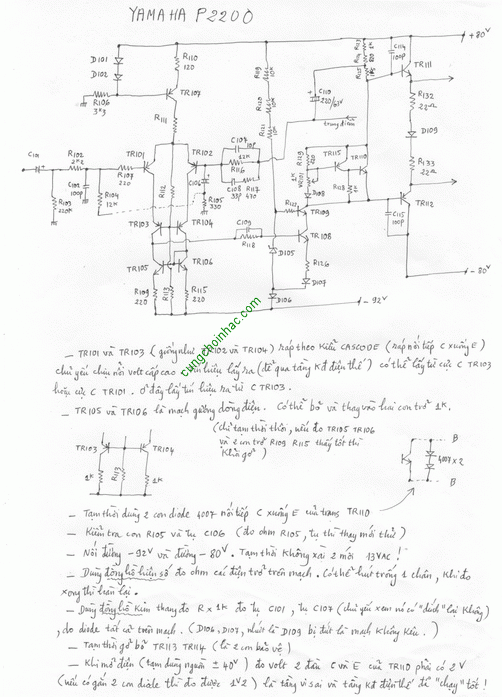

Mạch Yamaha P2200
huynhdoan2000 | 13/07/2012
Các câu thảo luận:
đang tải các thảo luận
anh cho em hỏi:
Kiểu mạch như thế này mình có thể đơn giản hóa một số khu vực và " chế " lại cho dễ thi công được không ạ.
Em chưa hiểu lắm con TR109 mong anh giải thích giúp.
Kiểu mạch như thế này mình có thể đơn giản hóa một số khu vực và " chế " lại cho dễ thi công được không ạ.
Em chưa hiểu lắm con TR109 mong anh giải thích giúp.
Đoạn trích:
Cứ chế làm thoải mái!! Đó là sáng kiến, là phát minh mới, v.v...
Đoạn trích:
Khi trans có "tín hiệu" vào cực B, cực E thì đó là trans dùng làm khuếch đại. Còn không thấy có "tín hiệu" vào cực B, cực E thì...trans đó làm "điện trở có nguồn"...Ta gọi là Rce...Phân cực ít thì ohm cao, phân cực mạnh thì ohm thấp.
Cách đấu như trên là...đầu nối tiếp để tăng số volt chịu đựng...TÍn hiệu vào B con trans 108, sau khi khuếch đại ra C, cũng tức là vào E con 109...Rồi ra C con 109.
Đó là cái mẹo làm "trans" có Vce cao...
Bạn muốn bỏ con 109 ra...cũng OK!! Tham khảo các sơ đồ khác mà sửa đổi...Vô tư!!
Kiểu mạch như thế này mình có thể đơn giản hóa một số khu vực và " chế " lại cho dễ thi công được không ạ
Cứ chế làm thoải mái!! Đó là sáng kiến, là phát minh mới, v.v...
Đoạn trích:
Em chưa hiểu lắm con TR109 mong anh giải thích giúp.
Khi trans có "tín hiệu" vào cực B, cực E thì đó là trans dùng làm khuếch đại. Còn không thấy có "tín hiệu" vào cực B, cực E thì...trans đó làm "điện trở có nguồn"...Ta gọi là Rce...Phân cực ít thì ohm cao, phân cực mạnh thì ohm thấp.
Cách đấu như trên là...đầu nối tiếp để tăng số volt chịu đựng...TÍn hiệu vào B con trans 108, sau khi khuếch đại ra C, cũng tức là vào E con 109...Rồi ra C con 109.
Đó là cái mẹo làm "trans" có Vce cao...
Bạn muốn bỏ con 109 ra...cũng OK!! Tham khảo các sơ đồ khác mà sửa đổi...Vô tư!!
A Đoàn e định lắp một amply công suất tầm trung khoảng 16 sò, vay nên sử dụng sò nào ok nhất và cần biến thến nguồn bao nhiêu là được, mong a chỉ giáo, cám ơn anh! ^^
Đoạn trích:
Hiện nay kiếm sò OK nhất thì rất khó , ta có 5200+1943 là thông dụng và chấp nhận được .
Âm thanh hay có rất nhiều yếu tố phụ thuộc nhau . Hãy tự mình trãi nghiệm. Chỉ cần một vài con tụ , trở ...thêm vào là ...cải thiện liền .
CS tầm trung , 16 sò thì xài biến thế nguồn 220vac cho ra 100vac x2 , dùng mạch PV2000 . Còn mạch CS nguồn đôi thông thường thì
220vac cho ra 40vac x2 . Từ 15A đến 20A .
Do nguồn đôi là nguy hiểm cho loa vì thế không nên xài volt nguồn cao.
sò nào ok nhất
Hiện nay kiếm sò OK nhất thì rất khó , ta có 5200+1943 là thông dụng và chấp nhận được .
Âm thanh hay có rất nhiều yếu tố phụ thuộc nhau . Hãy tự mình trãi nghiệm. Chỉ cần một vài con tụ , trở ...thêm vào là ...cải thiện liền .
CS tầm trung , 16 sò thì xài biến thế nguồn 220vac cho ra 100vac x2 , dùng mạch PV2000 . Còn mạch CS nguồn đôi thông thường thì
220vac cho ra 40vac x2 . Từ 15A đến 20A .
Do nguồn đôi là nguy hiểm cho loa vì thế không nên xài volt nguồn cao.
Thảo luận bởi huynhdoan2000:
Cám ơn A, vậy nếu dùng 16 con của Song mã sao a, nó có ok ko.?
sò nào ok nhất
Hiện nay kiếm sò OK nhất thì rất khó , ta có 5200+1943 là thông dụng và chấp nhận được .
Âm thanh hay có rất nhiều yếu tố phụ thuộc nhau . Hãy tự mình trãi nghiệm. Chỉ cần một vài con tụ , trở ...thêm vào là ...cải thiện liền .
CS tầm trung , 16 sò thì xài biến thế nguồn 220vac cho ra 100vac x2 , dùng mạch PV2000 . Còn mạch CS nguồn đôi thông thường thì
220vac cho ra 40vac x2 . Từ 15A đến 20A .
Do nguồn đôi là nguy hiểm cho loa vì thế không nên xài volt nguồn cao.
Cám ơn A, vậy nếu dùng 16 con của Song mã sao a, nó có ok ko.?
Đoạn trích:
Tất cả volume trên máy ( trừ BAL để giữa) vặn max , trùm mền loa lại , cho hát 30 phút ...để "test" ! Linh kiện điện tử "không" nói trước được !! Hãng sản xuất thì nó biết trước , nhưng nó vẫn bán ào ào. May nhờ rủi chịu !
Cám ơn A, vậy nếu dùng 16 con của Song mã sao a, nó có ok ko.?
Tất cả volume trên máy ( trừ BAL để giữa) vặn max , trùm mền loa lại , cho hát 30 phút ...để "test" ! Linh kiện điện tử "không" nói trước được !! Hãng sản xuất thì nó biết trước , nhưng nó vẫn bán ào ào. May nhờ rủi chịu !
