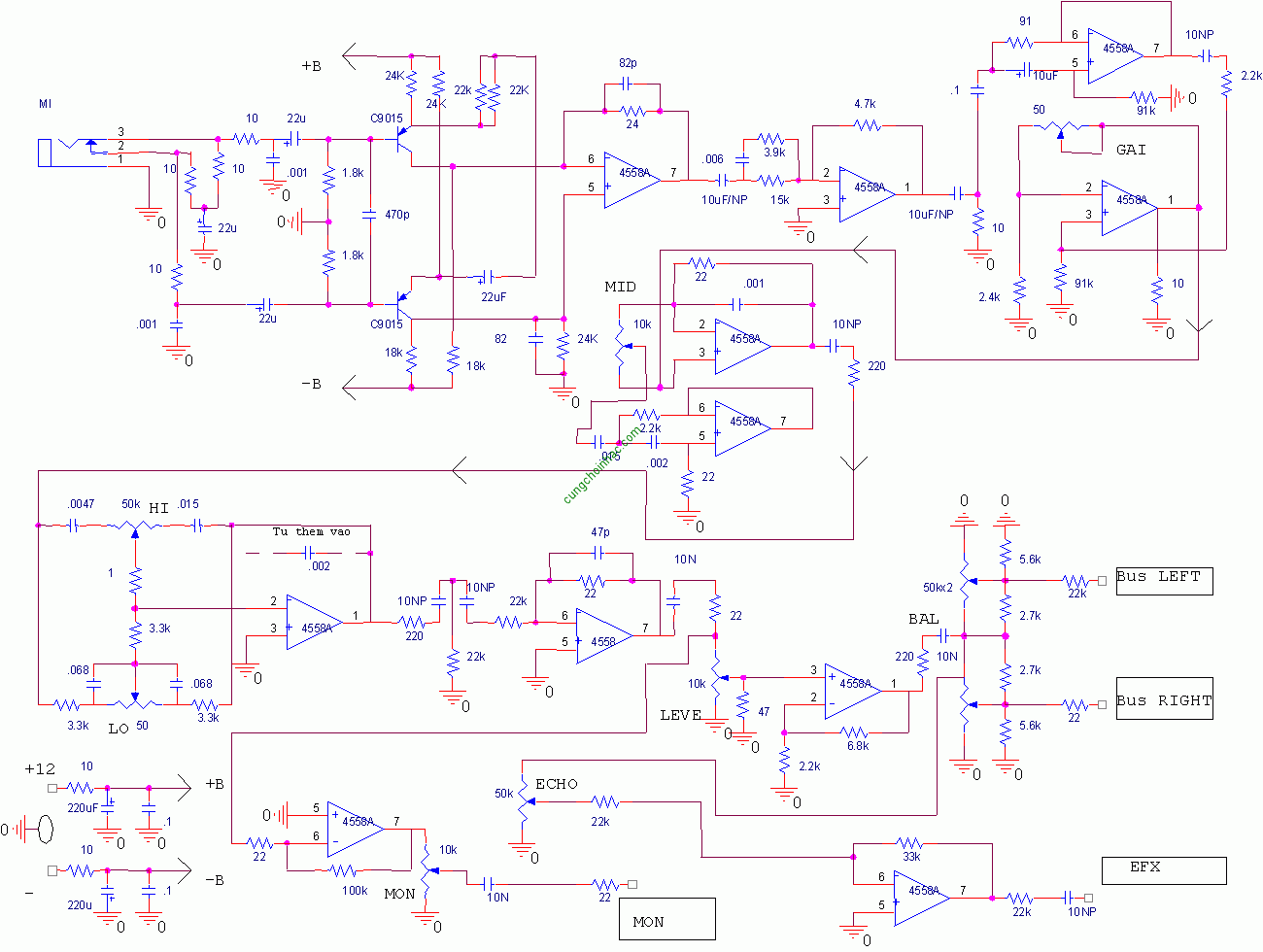

Mạch pre mic của ampli nhạc sống mega 8 channel

Đoạn trích:

A Đoan cho e hỏi?mạch này có lắp vào ampli karaoke thường?và nếu lắp đc thì lắp như thế nào khi ampli karaoke thường chỉ có 7 đầu dây?Mong a giúp đở

Được ! Chỉ có điều phãi cưa mạch ra làm đôi rồi ...hàn nối lắp ráp lại , ráp vào 2 hàng Mic ( ví dụ Mic3 , Mic4).
nếu không cưa mạch thì bạn chịu khó gở mấy volume , công tắc ra , hàn dây dài mà ráp.
Thì cũng 7 dây +B, masse, -B , L, R, Monito, Echo.

Đoạn trích:

em đang định chế cạch giảm tín hiệu lấy ra từ ngỏ AUX của mixer đửa vào ngỏ Micro, mà tín hiệu nó lớn quá muốn cho nó nhỏ lại thì làm mạch như thế nào cho âm thanh nó hay nhất mà ko bị nghẹt. Dùng con biến trở có được không bác!

Nhằm nhò gì .... Có một dàn ampli đang hát ầm ầm , tớ lấy tín hiệu ngay loa và cho vào một cái ampli khác ..."đánh" 2 thùng loa khác ( đặt ở xa)...mà vẫn nghe ngon lành !!
Đây là nguyên tắc vàng ...
-- Khi hai bo nối với nhau thì tín hiệu ra của bo trước phải "vừa" với bo sau .
-- Dùng 2 con trở phân áp ở ngõ ra của bo trước ( hoặc một biến trở cố định , tức chỉnh một lần ) , kết nối vào bo sau .

Diễn nôm như sau :

-- Cái micro khi nói , cho ra khoảng vài trăm milivolt , ví dụ 100mV.
-- Cái bo Mic sẽ khuếch đại 100mV nầy lên 1v ( hệ số kđ là 10 lần )
-- Trở kháng của micro là khoảng 600 ohm nên cái bo Mic có xài mấy con điện trở nhỏ khoảng vài kí đến vài chục kí . Nước ngoài nó "kỹ" lắm , nó dùng con trở 1k "xuống" masse ngay ngõ vào ...để làm "tải" cho micro ! Còn ở ta thì "búa xua" ...có khi xài trở 100k đến 1 M !! Thành ra cái micro "tải" nhẹ quá ...bị nhiễm tùm lum ...
-- Ngõ ra loa có số volt là 30vac . Ta dùng 2 con trở để giảm 30vac xuống còn 100mV. Phải giảm 300 lần .Như vậy dùng con trở 300k và 1 k xuống masse nối vào ngõ ra loa , điểm giữa của 2 con trở sẽ nối vào lỗ Mic .
-- Dùng con biến trở 50k mà chỉnh cố định một lần .
-- Tần số thanh trầm là do cách ta chọn điện trở ( hay biến trở). Xài trở lớn thì "lợi trầm" , xài trở nhỏ thì "lợi thanh".
-- Lưu ý độ nóng ( nếu lấy tín hiệu từ loa)
