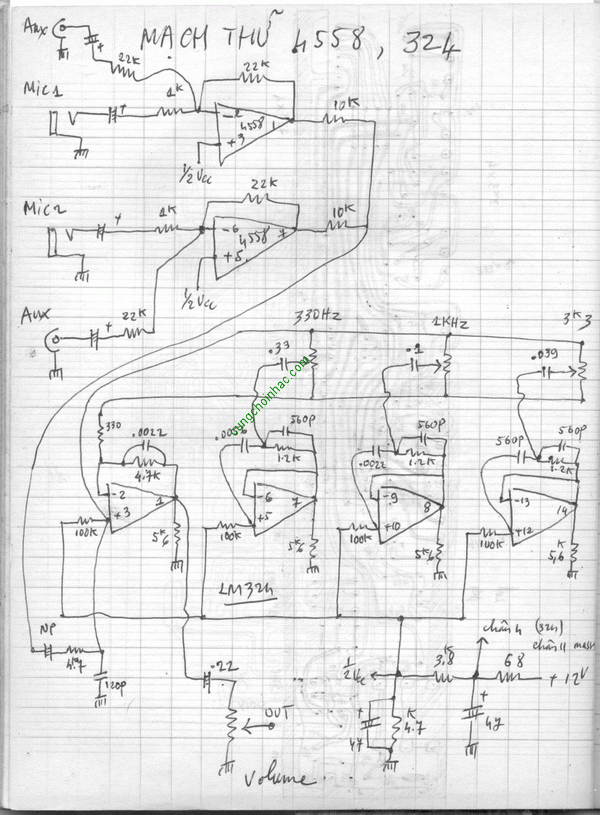

Các bạn tham khảo mạch kiểm tra 4558, 324 bên dưới:
Mạch thử 4558, 324
huynhdoan2000 | 13/07/2012
Các câu thảo luận:
đang tải các thảo luận
Công dụng của mạch này thử 4558 cháy hay còn phải ko anh?
Đoạn trích:
Đúng rồi ! Có khi 4558 bị hư một bên v.v..
Làm biếng ráp thì mua cái amply cũ , thay socket vào ...Nhỗ ra gắn vô mà thử ! Amply có nguồn cho CS , có nguồn cho dàn Pre v.v.. Quá tiện ! Chỉ là cồng kềnh...
Công dụng của mạch này thử 4558 cháy hay còn phải ko anh?
Đúng rồi ! Có khi 4558 bị hư một bên v.v..
Làm biếng ráp thì mua cái amply cũ , thay socket vào ...Nhỗ ra gắn vô mà thử ! Amply có nguồn cho CS , có nguồn cho dàn Pre v.v.. Quá tiện ! Chỉ là cồng kềnh...
bác huỳnh đoàn cho e hỏi s mà e đo giữa chân 4 và 8 của con này lên tới 23v.... e gắn vào board công suất thì hát rè... làm cách nào đo sống trên mạch v bác
Đoạn trích:
Đo "thẳng" hai chân 4 và 8 thì ...từ 9v đến 30v ...là bình thường đối với opamp . Còn đo từ masse lên hai chân 4 và 8 thì từ +-4v5 đến +-15v.
Các opamp sau nầy còn "hạ thấp" xuống nữa , để xài pin 3v .
Đoạn trích:
Nếu opamp là tốt ( khi thử qua máy khác) thì nên kiểm tra lại các linh kiện trên mạch . Nếu kiểm tra cac linh kiện đều tốt , thì rè là do "tín hiệu vào" quá lớn hoặc máy đã "dao động" ( tức vặn treble lên cao , chưa hát mà đã có volt AC ra trên loa ) .
Các bạn lưu ý , chả có bo nào "rè" cả !!
Bo khi thử một mình thì không rè , nhưng khi ráp vào máy thì rè ...là do tín hiệu vào "quá mức".
Đoạn trích:
--Làm socket , hát tốt , nhổ ra , nhét con khác vô . Nếu cũng hát tốt ...là con IC đó tốt !
-- Cho phát DVD , dùng máy dò ( tức ampli nhỏ + loa nhỏ) ...rà vào chân IN , nghe nhỏ , rà vào chân OUT nghe lớn hơn , không nghẹt ...là chổ đó tốt. TUy nhiên . mạch CS do liên lạc thẳng nên ...đo cách này có khi không đạt .
-- Tốt nhất là rả ra , đo , ráp lại.
e đo giữa chân 4 và 8 của con này lên tới 23v...
Đo "thẳng" hai chân 4 và 8 thì ...từ 9v đến 30v ...là bình thường đối với opamp . Còn đo từ masse lên hai chân 4 và 8 thì từ +-4v5 đến +-15v.
Các opamp sau nầy còn "hạ thấp" xuống nữa , để xài pin 3v .
Đoạn trích:
e gắn vào board công suất thì hát rè
Nếu opamp là tốt ( khi thử qua máy khác) thì nên kiểm tra lại các linh kiện trên mạch . Nếu kiểm tra cac linh kiện đều tốt , thì rè là do "tín hiệu vào" quá lớn hoặc máy đã "dao động" ( tức vặn treble lên cao , chưa hát mà đã có volt AC ra trên loa ) .
Các bạn lưu ý , chả có bo nào "rè" cả !!
Bo khi thử một mình thì không rè , nhưng khi ráp vào máy thì rè ...là do tín hiệu vào "quá mức".
Đoạn trích:
làm cách nào đo sống trên mạch v bác
--Làm socket , hát tốt , nhổ ra , nhét con khác vô . Nếu cũng hát tốt ...là con IC đó tốt !
-- Cho phát DVD , dùng máy dò ( tức ampli nhỏ + loa nhỏ) ...rà vào chân IN , nghe nhỏ , rà vào chân OUT nghe lớn hơn , không nghẹt ...là chổ đó tốt. TUy nhiên . mạch CS do liên lạc thẳng nên ...đo cách này có khi không đạt .
-- Tốt nhất là rả ra , đo , ráp lại.
