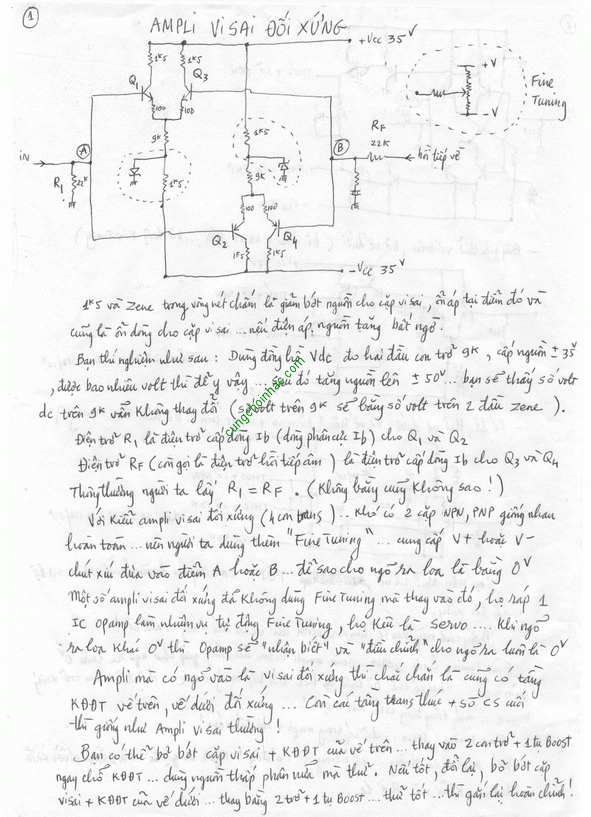

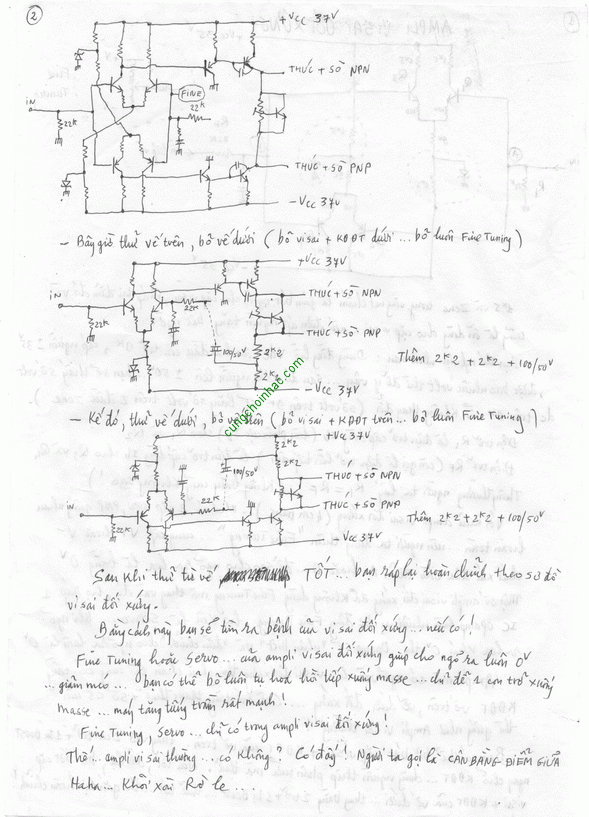

Ampli visai đối xứng
huynhdoan2000 | 13/07/2012
Các câu thảo luận:
đang tải các thảo luận
chào bác huynhdoan trong sơ đồ này có phải là visai đối xứng không bác
nhưng em không thấy mạch Fine Tuning đâu, bác chỉ giúp em, hay mạch này không có, em nhìn mà không ra.
mạch này em có ráp thử mà không chạy, áp ngỏ thì đúng 0V, nhưng áp tới lái FET thì 2 vế âm dương nó bằng nhau và cùng là -15v, em ráp 2 kênh lận mà giống y như nhau, bác làm phiền chỉ em với (lk thì em mua nhật tảo có hết). nếu mạch này chạy ok thì chỉnh Bias cho FET sao vậy bác.
thanks bác nhiều
do em mới tìm đựoc trang web này mà có bác Huynhdoan hay và nhiệt tình quá. làm phiền bác nhiều mong bác thông cảm.
nhưng em không thấy mạch Fine Tuning đâu, bác chỉ giúp em, hay mạch này không có, em nhìn mà không ra.
mạch này em có ráp thử mà không chạy, áp ngỏ thì đúng 0V, nhưng áp tới lái FET thì 2 vế âm dương nó bằng nhau và cùng là -15v, em ráp 2 kênh lận mà giống y như nhau, bác làm phiền chỉ em với (lk thì em mua nhật tảo có hết). nếu mạch này chạy ok thì chỉnh Bias cho FET sao vậy bác.
thanks bác nhiều
do em mới tìm đựoc trang web này mà có bác Huynhdoan hay và nhiệt tình quá. làm phiền bác nhiều mong bác thông cảm.
Đoạn trích:
Đúng đấy !
Đoạn trích:
Fine tuning là ...do người ta "cải tạo" thêm . Tại sao ? Vì limh kiện điện tử đời bây giờ ..."trôi nổi" lắm !! Khó kiếm các cặp vi sai NPN,PNP có hệ số khuếch đại bằng nhau.
Mạch của hãng ráp thì OK rồi, còn ta bắt chước ráp thì ...hên xui ! Thôi thấy kệ ! Có "gút mắc" thì tìm cách khắc phục và như vậy tay nghề nâng cao . Dùng mạch Fine tuning thì...dù xài được nhưng âm thanh cũng không ngon bằng không xài. Vì sao ? Vì các transistor đã không đối xứng. Ráng mà kiếm transistor thay thử , thay chừng nào mà "đối xứng" thì thôi.
Ngõ ra bạn đo 0v rồi thì không cần Fine Tuning.
Đoạn trích:
Khi chúng ta xài nguồn cộng trừ thì...không có chuyện có volt DC ở ngõ ra ! Ví dụ , 4558 xài + - 12v , bạn đo ngõ ra (pin1, pin7) ...lúc nào cũng 0v , nếu có volt dc ở ngõ ra thì "thay" con khác.
Trong sơ đồ nầy chia ra làm 2 phần. Phần trước là "Opamp" đối xứng. Còn phần sau , tức mấy con Mosfet, là phần "tăng" dòng ra loa.
Lấy cái kéo , cắt 2 ngõ vào của 2 vế Mosfet, tức ngay cực E của hai transistor Q9,Q10 đi vào Mosfet, cắt cho rời ra. Nối con R16 ở ngõ ra xuống masse. Thế là ta đã có 1 Opamp đối xứng dùng linh kiện rời.
Cân chỉnh làm sao mà ở ngõ ra , tức cực E của Q9 hay Q10 là ...0v !! Xê xích 0v chút đỉnh , do có "áp" để phân cực cho Mosfet. Bạn đo ngay đó mà có - 15v thì ...pó tay !!
Tầng Visai rất "nhạy cảm" !! Phải đối xứng và ổn định với nhiệt độ !
Hừm, đã kiếm hai con PNP,NPN rất khó rồi , mà còn gặp kiểu ráp Darlington Q7Q10 , Q8Q9 ??? Chỉ cần sai lệch chút xíu là vô phương cứu chữa. Vì nó có hệ số khuếch đại rất cao!!! Xài đơn lẽ còn đỡ đỡ , chứ xài dối xứng thì ...điên cái đầu !!
Cân chỉnh xong , ngõ ra 0v ( ngay 2 cực E) . cho qua tụ vài uF/NP , nối vào cái loa , đầu loa kia xuống masse. Cho tín hiệu DVD vào IN và nghe thử coi có tiếng không ? Có nghẹt không ? Vì opamp nào cũng ra loa được cả ! 4558 thì dùng headphone. Opamp của CS thì dùng loa đang xài cũng được , miễn có âm thanh là opamp đã chạy .
Đoạn trích:
Tức là hát DVD nhỏ xíu , rồi chỉnh Bias sao cho ...hết nghẹt , trong rõ !! Dùng 2 đồng hồ lampere oại 1A , nối tiếp vào hai nguồn cộng trừ, chỉnh sao cho vài chục mA hoặc vài trăm ....tùy ý ! Ối mà chủ yếu sao cho hát nhỏ rí mà âm thanh ttrong rõ được rồi ! Chỉnh mA nhiều quá thì nóng Mosfet !
Sò CS BJT thì volt BB thường là 2v. Còn Mosfet thì cao hơn . Bởi vậy, khi bỏ Mosfet mà thay bằng 5200,1943 thì coi chừng...
sơ đồ này có phải là visai đối xứng không bác
Đúng đấy !
Đoạn trích:
nhưng em không thấy mạch Fine Tuning đâu
Fine tuning là ...do người ta "cải tạo" thêm . Tại sao ? Vì limh kiện điện tử đời bây giờ ..."trôi nổi" lắm !! Khó kiếm các cặp vi sai NPN,PNP có hệ số khuếch đại bằng nhau.
Mạch của hãng ráp thì OK rồi, còn ta bắt chước ráp thì ...hên xui ! Thôi thấy kệ ! Có "gút mắc" thì tìm cách khắc phục và như vậy tay nghề nâng cao . Dùng mạch Fine tuning thì...dù xài được nhưng âm thanh cũng không ngon bằng không xài. Vì sao ? Vì các transistor đã không đối xứng. Ráng mà kiếm transistor thay thử , thay chừng nào mà "đối xứng" thì thôi.
Ngõ ra bạn đo 0v rồi thì không cần Fine Tuning.
Đoạn trích:
nhưng áp tới lái FET thì 2 vế âm dương nó bằng nhau và cùng là -15v,
Khi chúng ta xài nguồn cộng trừ thì...không có chuyện có volt DC ở ngõ ra ! Ví dụ , 4558 xài + - 12v , bạn đo ngõ ra (pin1, pin7) ...lúc nào cũng 0v , nếu có volt dc ở ngõ ra thì "thay" con khác.
Trong sơ đồ nầy chia ra làm 2 phần. Phần trước là "Opamp" đối xứng. Còn phần sau , tức mấy con Mosfet, là phần "tăng" dòng ra loa.
Lấy cái kéo , cắt 2 ngõ vào của 2 vế Mosfet, tức ngay cực E của hai transistor Q9,Q10 đi vào Mosfet, cắt cho rời ra. Nối con R16 ở ngõ ra xuống masse. Thế là ta đã có 1 Opamp đối xứng dùng linh kiện rời.
Cân chỉnh làm sao mà ở ngõ ra , tức cực E của Q9 hay Q10 là ...0v !! Xê xích 0v chút đỉnh , do có "áp" để phân cực cho Mosfet. Bạn đo ngay đó mà có - 15v thì ...pó tay !!
Tầng Visai rất "nhạy cảm" !! Phải đối xứng và ổn định với nhiệt độ !
Hừm, đã kiếm hai con PNP,NPN rất khó rồi , mà còn gặp kiểu ráp Darlington Q7Q10 , Q8Q9 ??? Chỉ cần sai lệch chút xíu là vô phương cứu chữa. Vì nó có hệ số khuếch đại rất cao!!! Xài đơn lẽ còn đỡ đỡ , chứ xài dối xứng thì ...điên cái đầu !!
Cân chỉnh xong , ngõ ra 0v ( ngay 2 cực E) . cho qua tụ vài uF/NP , nối vào cái loa , đầu loa kia xuống masse. Cho tín hiệu DVD vào IN và nghe thử coi có tiếng không ? Có nghẹt không ? Vì opamp nào cũng ra loa được cả ! 4558 thì dùng headphone. Opamp của CS thì dùng loa đang xài cũng được , miễn có âm thanh là opamp đã chạy .
Đoạn trích:
nếu mạch này chạy ok thì chỉnh Bias cho FET sao vậy bác.
Tức là hát DVD nhỏ xíu , rồi chỉnh Bias sao cho ...hết nghẹt , trong rõ !! Dùng 2 đồng hồ lampere oại 1A , nối tiếp vào hai nguồn cộng trừ, chỉnh sao cho vài chục mA hoặc vài trăm ....tùy ý ! Ối mà chủ yếu sao cho hát nhỏ rí mà âm thanh ttrong rõ được rồi ! Chỉnh mA nhiều quá thì nóng Mosfet !
Sò CS BJT thì volt BB thường là 2v. Còn Mosfet thì cao hơn . Bởi vậy, khi bỏ Mosfet mà thay bằng 5200,1943 thì coi chừng...
em có mạch này, ko hiểu sao con zener phía trên dòng qua nó không đúng như con dưới, em đã giảm con trở 22K xuống 10K rồi 6k8 mà nó ko xi nhê gì hết. Có anh nào biết chỉ em với. em cảm ơn ạ!
Đoạn trích:
Đo volt hai đầu zene , nếu đo cả hai con zene...đều có số volt giống nhau ...là OK ! Không giống nhau thì thay 2 con mới Còn dòng qua nó thì ...thây kệ . Vì sao ? Vì ta không làm gì mà có các linh kiện đối xứng (match) cả ! Nước ngoài họ ráp ampli có độ méo 0,01% , còn ta ráp có độ méo vài ba phần trăm ( tức có volt DC ở ngõ ra loa ít ít ) cũng là quý lắm ...
em có mạch này, ko hiểu sao con zener phía trên dòng qua nó không đúng như con dưới, em đã giảm con trở 22K xuống 10K rồi 6k8 mà nó ko xi nhê gì hết. Có anh nào biết chỉ em với. em cảm ơn ạ!
Đo volt hai đầu zene , nếu đo cả hai con zene...đều có số volt giống nhau ...là OK ! Không giống nhau thì thay 2 con mới Còn dòng qua nó thì ...thây kệ . Vì sao ? Vì ta không làm gì mà có các linh kiện đối xứng (match) cả ! Nước ngoài họ ráp ampli có độ méo 0,01% , còn ta ráp có độ méo vài ba phần trăm ( tức có volt DC ở ngõ ra loa ít ít ) cũng là quý lắm ...
Thank anh Huynhdoan!
Đúng là thằng visai đối xứng này khó ghê, kiếm linh kiện cho match là cả một vấn đề.
Đúng là thằng visai đối xứng này khó ghê, kiếm linh kiện cho match là cả một vấn đề.
Thảo luận bởi thiennon:
Bác Đoàn cho em hỏi Cặp sò Bc 337, Bc327 và 4 con zener, các con phía sau sò công suất có tác dụng gì vậy ạ.
chào bác huynhdoan trong sơ đồ này có phải là visai đối xứng không bác
nhưng em không thấy mạch Fine Tuning đâu, bác chỉ giúp em, hay mạch này không có, em nhìn mà không ra.
mạch này em có ráp thử mà không chạy, áp ngỏ thì đúng 0V, nhưng áp tới lái FET thì 2 vế âm dương nó bằng nhau và cùng là -15v, em ráp 2 kênh lận mà giống y như nhau, bác làm phiền chỉ em với (lk thì em mua nhật tảo có hết). nếu mạch này chạy ok thì chỉnh Bias cho FET sao vậy bác.
thanks bác nhiều
do em mới tìm đựoc trang web này mà có bác Huynhdoan hay và nhiệt tình quá. làm phiền bác nhiều mong bác thông cảm.
Bác Đoàn cho em hỏi Cặp sò Bc 337, Bc327 và 4 con zener, các con phía sau sò công suất có tác dụng gì vậy ạ.
Đoạn trích:
Khi phân tích mạch , ta xem CE là ...một con điện trở . Điện trở nầy "thay đổi" theo dòng vào BE .
Điện trở CE nầy đấu vào cực G và "cực S + trở 0R47" của Mosfet. Khi điện trở nầy "ít ohm" ( ví dụ vài chục ohm) thì ...tín hiệu vào cực G bị con trở nầy ..."làm giảm bớt". Kết quả , con Mosfet "thiếu" volt để chạy "max" .
Khi nào thì con trở CE nầy "giảm ohm" ?? Trở CE giảm ...khi điện áp chạy vào BE "tăng" . Đặc điểm của Trans là...áp vào BE khoảng 0,6v là nó bắt đầu dẫn , tức sẽ có dòng CE , cũng tức là điện trở CE giảm từ từ xuống . Còn không có áp vào B thì...CE coi như không có !
Khi hát lớn , sẽ có dòng chạy qua con trở 0R47 . Lớn đến mức nào đó (trên 1vdc ở 2 đầu con trở 0R47) thì ...CE sẽ giảm , tức "hút bớt" tin hiệu vào của Mosfet . Mosfet chạy yếu lại . Đây là mạch bảo vệ quá tải .
4 con zene là "ổn áp" 15v6 . Áp tín hiệu vào cực G của Mosfet sẽ bị "ém xuống" , không cho vọt qua 15v6 .
Zene đấu "ngược" thì ra 15v , còn "thuận" thì y như diode thông thường 0,6v . Bởi vậy , 2 con 'đấu đầu' sẽ ổn áp 15v6 ...là vậy !
Q21 là làm "sáng" đèn Led ( Clip) khi ngõ ra loa có volt tín hiệu AC vọt cao "hơn" một mức nào đó ( ví dụ 50v) . Do ta "set up" .
Phân tích dòng điện chạy từ C qua E ...ta sẽ hiểu nguyên lý làm việc . Giả sử , mở máy , chưa hát , thì Q21 sẽ được phân cực bình thường . Lúc nầy , hai đầu CE sẽ có áp thấp ( khoảng dưới 1vdc) . Đèn Led mắc vào hai đầu CE ...nên ...dưới 1vdc là tắt ngủm ! Khi hát có volt AC trên ngõ ra loa . Diode D5 sẽ nắn "áp âm" . Đến mức nào đó ( do mấy con trở tùm lum) ...thì áp âm sẽ vào cực B con Q21. Và con Q21 ...chết tươi ! Bị phân cực "ngược" ...và CE sẽ "cao" ohm , coi như không có, đèn led Clip sẽ "sáng" .
Q22 và Q23 là "dẫn" , tức CE sẽ ít ohm, khi có "đủ" áp mồi vào Q22. Khi hát "lớn' , áp hạ trên 0R47 cao ( khoảng 1v ...) , và Q22 dẫn , kéo theo Q23 dẫn ... Còn chuyện Q23 làm gì ...thì sơ đồ không vẽ ra . Chữ Pro có nghĩa là Protect( bảo vệ) . Bạn hãy "hình dung" CE của Q23 là một con trở . Như vậy R54 , R55 và CE nối tiếp nhau ...thành 1 con trở "chung". Nó nối vào nguồn +75v ...Còn chuyện đầu kia (R55) nối vào đâu thì ...pó tay !!
Ối , phân tích Trans dễ ợt chứ gì ....Dòng chạy từ B qua E , và dòng chạy từ C qua E . Hãy coi nó là con "điện trở"... BE là trở mà cũng là diode , CE là trở . Rồi dùng công thức mà tính . Nhớ in cái bảng 12 con giáp mà dán vào bàn , lâu lâu "liếc" nhìn , thêm cái máy tính tay ...là OK !
cho em hỏi Cặp sò Bc 337, Bc327 và 4 con zener, các con phía sau sò công suất có tác dụng gì vậy ạ.
Khi phân tích mạch , ta xem CE là ...một con điện trở . Điện trở nầy "thay đổi" theo dòng vào BE .
Điện trở CE nầy đấu vào cực G và "cực S + trở 0R47" của Mosfet. Khi điện trở nầy "ít ohm" ( ví dụ vài chục ohm) thì ...tín hiệu vào cực G bị con trở nầy ..."làm giảm bớt". Kết quả , con Mosfet "thiếu" volt để chạy "max" .
Khi nào thì con trở CE nầy "giảm ohm" ?? Trở CE giảm ...khi điện áp chạy vào BE "tăng" . Đặc điểm của Trans là...áp vào BE khoảng 0,6v là nó bắt đầu dẫn , tức sẽ có dòng CE , cũng tức là điện trở CE giảm từ từ xuống . Còn không có áp vào B thì...CE coi như không có !
Khi hát lớn , sẽ có dòng chạy qua con trở 0R47 . Lớn đến mức nào đó (trên 1vdc ở 2 đầu con trở 0R47) thì ...CE sẽ giảm , tức "hút bớt" tin hiệu vào của Mosfet . Mosfet chạy yếu lại . Đây là mạch bảo vệ quá tải .
4 con zene là "ổn áp" 15v6 . Áp tín hiệu vào cực G của Mosfet sẽ bị "ém xuống" , không cho vọt qua 15v6 .
Zene đấu "ngược" thì ra 15v , còn "thuận" thì y như diode thông thường 0,6v . Bởi vậy , 2 con 'đấu đầu' sẽ ổn áp 15v6 ...là vậy !
Q21 là làm "sáng" đèn Led ( Clip) khi ngõ ra loa có volt tín hiệu AC vọt cao "hơn" một mức nào đó ( ví dụ 50v) . Do ta "set up" .
Phân tích dòng điện chạy từ C qua E ...ta sẽ hiểu nguyên lý làm việc . Giả sử , mở máy , chưa hát , thì Q21 sẽ được phân cực bình thường . Lúc nầy , hai đầu CE sẽ có áp thấp ( khoảng dưới 1vdc) . Đèn Led mắc vào hai đầu CE ...nên ...dưới 1vdc là tắt ngủm ! Khi hát có volt AC trên ngõ ra loa . Diode D5 sẽ nắn "áp âm" . Đến mức nào đó ( do mấy con trở tùm lum) ...thì áp âm sẽ vào cực B con Q21. Và con Q21 ...chết tươi ! Bị phân cực "ngược" ...và CE sẽ "cao" ohm , coi như không có, đèn led Clip sẽ "sáng" .
Q22 và Q23 là "dẫn" , tức CE sẽ ít ohm, khi có "đủ" áp mồi vào Q22. Khi hát "lớn' , áp hạ trên 0R47 cao ( khoảng 1v ...) , và Q22 dẫn , kéo theo Q23 dẫn ... Còn chuyện Q23 làm gì ...thì sơ đồ không vẽ ra . Chữ Pro có nghĩa là Protect( bảo vệ) . Bạn hãy "hình dung" CE của Q23 là một con trở . Như vậy R54 , R55 và CE nối tiếp nhau ...thành 1 con trở "chung". Nó nối vào nguồn +75v ...Còn chuyện đầu kia (R55) nối vào đâu thì ...pó tay !!
Ối , phân tích Trans dễ ợt chứ gì ....Dòng chạy từ B qua E , và dòng chạy từ C qua E . Hãy coi nó là con "điện trở"... BE là trở mà cũng là diode , CE là trở . Rồi dùng công thức mà tính . Nhớ in cái bảng 12 con giáp mà dán vào bàn , lâu lâu "liếc" nhìn , thêm cái máy tính tay ...là OK !
Cảm ơn a!
A giải thích rất chi tiết và thấu đáo.
A giải thích rất chi tiết và thấu đáo.
