Mạch công suất đơn giản

Đoạn trích:

i thấy cái mạch khuếch đơn giản của anh đã làm theo đã hát được nhưng có điều nó hát nhỏ quá bây giờ anh có thể giúp em ghép thêm tầng cs nữa để hát cho lớn dc ko anh

Công suất "lớn" tùy theo nhiều yếu tố . Ví dụ , hai cái loa 8 ohm của hai hãng khác nhau , nhưng một cái hát lớn , một cái hát nhỏ. Đó là do chất lượng màn giấy ( có phát đủ tần số hay không?), chất lượng nam châm mạnh hay yếu, khe từ rộng hay hẹp.
Nói về ampli cũng muôn màu muôn vẽ .
Thôi nói về mạch công suất đơn giản nầy. Bạn ráp xong và hát thử , nghe nhỏ . Bạn dùng đồng hồ VOM thông thường , bất qua thang đo 10vac , kẹp vào hai đầu loa và hát maximum , xem coi đồng hồ "có lúc nào đó" vọt lên tới 6v không ? Nếu chưa lên tới 6vac thì là do mạch ráp chưa ..."đủ sức". Theo trong hình thì bạn giảm 2 con 1ohm , xuống còn 0,3 ohm . Hoặc là bỏ luôn hai con 1 ohm. Lúc nầy , coi chừng hư cặp CS , phải xài loại bự con hơn.
Nếu vẫn ra chưa đủ 6vac ( gần gần 6vac) thì...cũng là chưa đủ sức , bạn phải ráp thêm tầng khuếch đại phụ thêm.

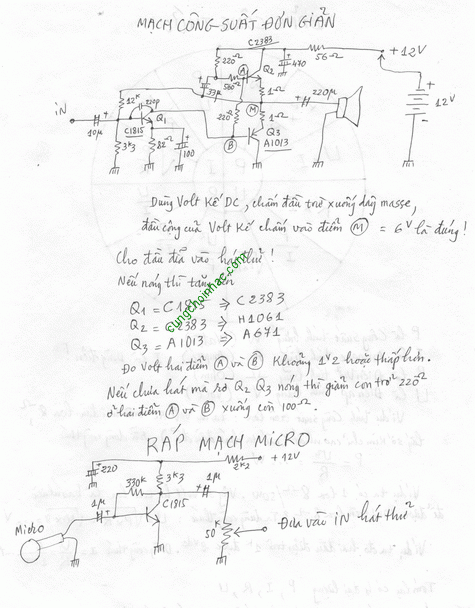

Mạch CS có điểm giữa là 6vdc , tức là nó có thể cho ra 6vac.
Nếu ra đủ 6vac thì...hết cách !! Ghép thêm 100 con sò nữa cũng ...chỉ 6vac !! Tạm thời mua cái loa phóng thanh nhỏ ghép thêm vô, có thể phát xa mấy trăm thước .
Còn muốn tăng thêm "volt" AC ra loa thì phải xài nguồn 24v , 36v , v.v.v...Lúc đó , phải sửa đổi mạch lại , như thay sò lớn, trở lớn, tụ lớn, ....
Cũng có thể ráp thêm một mạch CS như vậy ( cho ra 6vac) , ráp mạch đảo pha một transistor, và đấu 2 mạch CS thành BTL, lúc đó CS sẽ phát ra gấp bốn lần. Đo hai đầu loa sẽ được 12vac. Mà volt tăng gấp hai thì Watt tăng gấp bốn .
Chẳng còn cách nào cho ra volt AC trên 12v !! Vì nguồn có 12 vdc.
Người ta ráp bộ đổi điện từ 12vdc của bình accu lên mấy chục volt dc và xài mạch CS lớn , nên âm thanh rất lớn. Nhưng hao điện lắm.

Đoạn trích:

mạch này đang chạy hạng A hay AB ạ? Vì thấy 2 điểm A-B đang dùng trởb 220ohm mà không phải đi ốt nên nghĩ nó đang ở Class B?
- Mạch này có thể chạy được bằng pin vuông 9V không ạ? và nếu lắp cho loa 4ohm có thể ra được 500mW không ạ?
- Hệ số khuếch đại của mạch này là bao nhiêu ạ?
- Ta có thể cho tối đa bao nhiêu mV vào inPut ạ?

Mạch chạy hạng B là khi nào hai cực B của con thúc [ ở đây là 2 con CS ] được"dính chung" lại . Còn có con trở hay diode thì là hạng AB . Dùng con trở để phân cực là áp dụng cho cách ráp CS ra nhỏ . Vì khi ta tăng phân cực cho con trans C1815 thì số volt BB sẽ tăng . Còn ráp diode thì ...trấm trất . 0,6 là 0,6 .
Mạch 12vdc , ta đo ngõ ra sẽ là 6vdc , Bạn muốn xài 9v , 6v , 3v ,...thì cứ test . Miễn ngõ ra đo được 1/2 Vcc là OK !
Muốn tính CS ra loa ...thì bạn làm như sau ...
Bảng 12 con giáp , có công thức P = V bình phương / R loa . Bạn xài loa 4 ohm thì đã có 1 dữu liệu là 4 . Bây giờ tìm dữ liệu Volt ac trên loa .
Ngõ ra là 6v , là trung điểm . Khi bạn phát nhạc , 6v nầy sẽ thay đổi liên tục từ 6v xuống còn 2v 3v hoặc 1 v và từ 6v lên 8v , 9v , 11v v.v.. ta tạm cho là số volt ra max , tức gần bằng 6vac , ta bớt còn 5vac đi . Có nghĩa là , khi phát nhạc ...số volt trung điểm 6v ..sẽ vọt lên 6=5 = 11vdc và lùi xuống 6-5 =1vdc ...Tương đương 5vac . Thay vào công thức P=5 bình phương chia cho 4 là bằng 6W . Đó là lý thuyết ! Phải tính toán tùm lum nế muốn ra CS 6W . Như phải xài sò lớn , điện trở cực E của sò CS phải nối tắt , xài trở nhiều W v.v... Gắn loa vào , đo volt AC ở 2 đầu loa . Cho phát MP3 maximum . Nhìn vào số đo nào xuất hiện nhiều nhất mà tính toán sơ bộ .. Còn không thôi cho phát tiếng hú [ của cây organ hoặc mạch phát sóng răng cưa ,...] Ôi , ráp cho ra 500mW thì chỉ cần 1 con trans cũng ráp được !
-- Mạch nầy ráp CS ra cực E ...nên không có kđ điện áp . Tính hskđ là lấy R cực C mà chia cho R cực E của con 1815 mà tính . RC = 220 + 560 + 220 = khoảng 1k . RE = 82 ohm , tạm cho là 100 ohm . Vậy hskđ của mạch nầy là khoảng 100 lần .
-- Gỉả sử ngõ ra ta cho là 5vac max , mà hskđ là 100 thì ngõ vào sẽ có số volt là 50mV ...là đúng bài bản .
