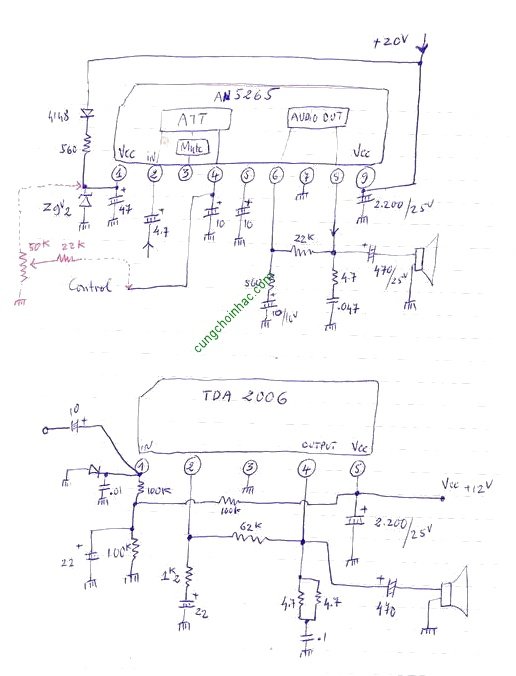

IC công suất âm thanh

Đoạn trích:

Anh huỳnh đoàn Mình thêm sò vào để tăng công suất đựơc không anh? Dùng ic này lái sò được chế?

Được cả ! Cứ coi chúng nó là phần mở đầu . Chỉ cần chọn lựa kiểu mạch thích hợp , ví dụ dùng cục transfo đảo pha rồi kích cho cặp CS ở sau v.v...( bỏ tụ ra loa) . Còn ráp theo mấy mạch CS khác thì vẫn giữ tụ ra loa .
Chúng ta có thể ráp mạch CS nhỏ nầy vào cái hộp có loa treble nhỏ xíu , dùng làm khuếch đại tiếng xì riêng.

Đoạn trích:

dùng cục transfo đảo pha rồi kích cho cặp CS ở sau v.v...( bỏ tụ ra loa)

Tớ đính chính lại , khi xài transfo đảo pha , vẫn để tụ ra loa . Nếu không có tụ ra loa thì ...điểm ra loa ở giữa sẽ xuống masse qua transfo !
Đoạn trích:

bây giờ em làm thêm tầng kéo đẩy và tầng công suất nữa hả anh?

Đúng rồi ! Tuy nhiên , tầng CS phải khuếch đại E chung . Chứ dùng C chung thì ...cũng như không ! Từ IC ra khoảng 6vac ( nguồn 12vdc ) qua tầng CS C chung , cũng chỉ là 6vac... Chỉ khi qua tầng CS E chung thì mới có hệ số khuếch đại . Ví dụ 10 lần , thì số volt ac trên loa sẽ là 60vac ...

Đoạn trích:

tầng kéo đẩy em dùng 2SC2073 và 2SA940 ,tầng công suất 2SA1943 và 2SC5200

OK !! Tốt đấy ! Nên nhớ do vì từ tụ xuất âm của IC ( cách điện một chiều) chạy vào 2073 +940 ...thì cặp thúc nầy phải "phân cực" cho cả hai con một lượt .

Đoạn trích:

con IC này chiệu đựng điện áp bao nhiêu vậy anh?

Thì có ghi đấy ! Đó là số volt "an toàn" ...

Bạn có thể cho tín hiệu ra của Ic nầy vào In một mạch CS bình thường , dùng biến trở chỉnh biên độ . Hãy xem như mạch cs IC nầy là đầu DVD , không cần ráp thúc thiếc làm gì ...Cứ cho vào mạch CS lớn và hát ào ào...Âm thanh có thể "méo" , nhưng rất hay !! Nhiều khi ta cần "méo" . Khi méo thì "hài" phát sinh ! Đó là "sự hòa âm" kỳ điêu mà bình thường không có.
