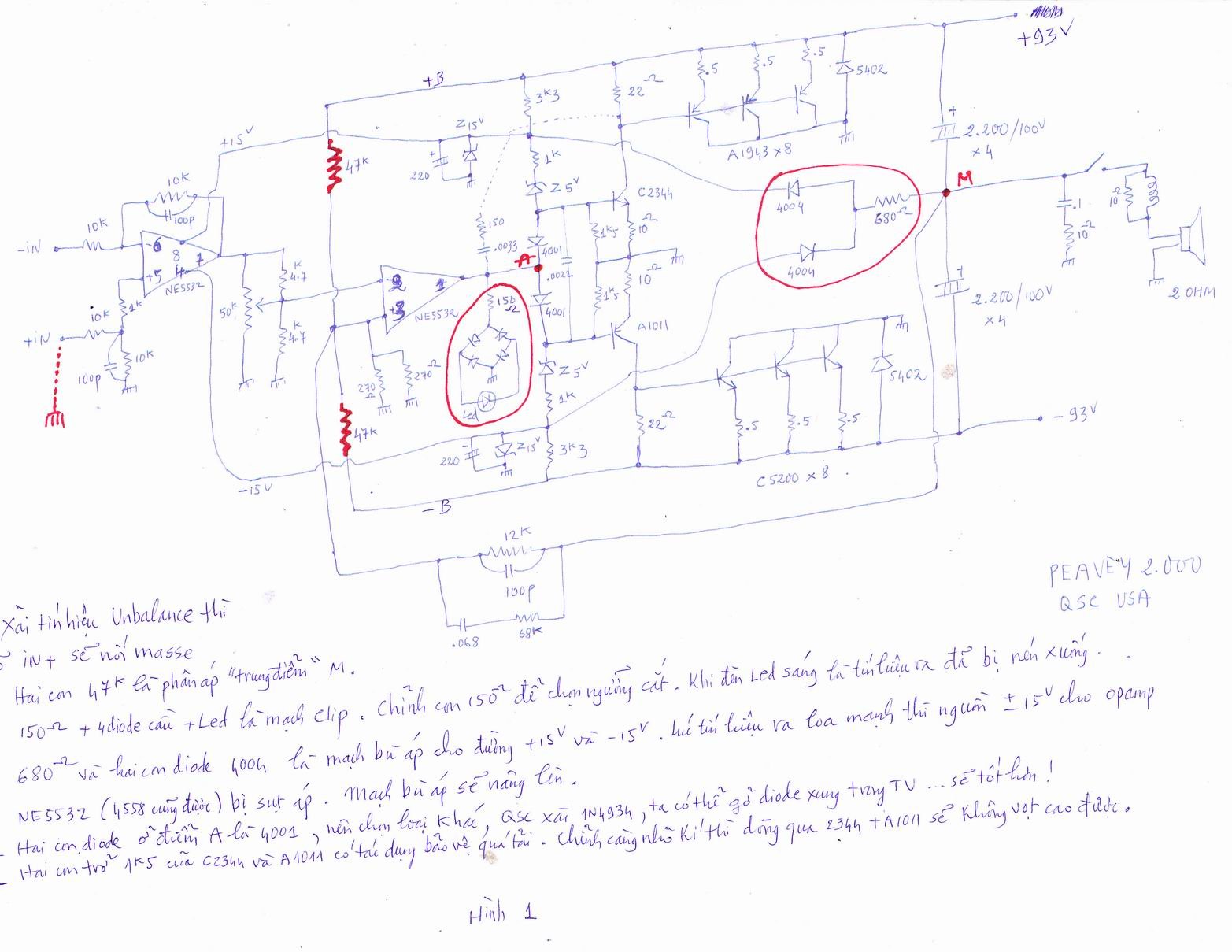

Đọc bài nầy , các bạn sẽ tự sửa được hoặc tự ráp được mạch CS Peavey2000 ( QSC USA)
Các mạch CS khác thì thường là dùng 2 cái đồng hồ đo ampere , nối 2 nguồn Vcc. Còn ở mạch nầy , do xài nguồn đơn nên khộng đo ampere , mà là đo điện áp DC của 2 tụ . Nếu lúc nào nó cũng đều nhau là OK !!! Còn một tụ thì cao volt , một tụ thì thấp ...là phải tắt máy liền , kẽo hư sò phía sau.
Khi thử thì nên thử điện đường 110v trước. Tuy nhiên , có mạch xài điện 110v không được ( tức volt DC của 2 tụ không đều) . Phải 220V mới xài được. Như vậy , mạch sẽ không ổn định khi đi đám, do ở đám, có khi điện rất yếu.
Việc đầu tiên là gỡ IC 5532 và cặp thúc 2344+1011 ra ngoài. Mua 3 cái đồng hồ VOM thông thường. Hai cái đo volt DC của 2 tụ lọc . một cái đo volt dc điểm A . Gắn con trở 10 ohm/5w ở ngõ ra M đển làm tải giả.
Ghim điện 110vac , tức là chúng ta bớt nguồn cấp lại phân nữa , cho ít bị hư trong quá trình sữa chữa. Khi nào xong xuôi thì mới ghim 220vac .

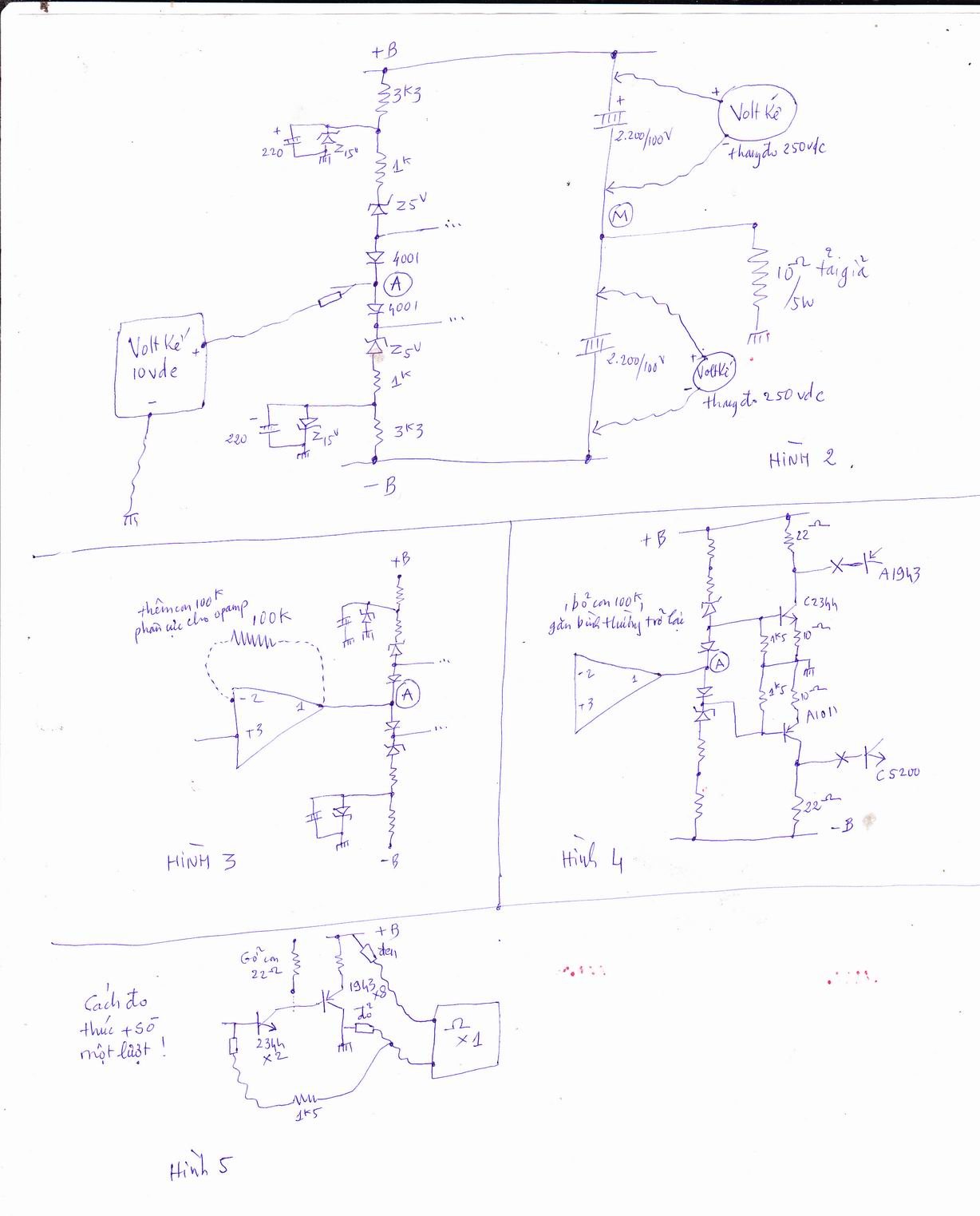

Bạn xem hình 2 . Hai đồng hồ đo volt 2 tụ bằng volt nhau ( ví dụ 40vdc ) và điểm A gần 0 vdc ...là các linh kiện tốt , đều nhau. Khi ta gỡ 5532 và 2344+1011 ra ...thì dàn sò không có dẫn điện. Không sao cả ! Cứ để như vậy.
Nếu volt của 2 đồng đo tụ không đều nhau và điểm A có volt dc ( cộng hay trừ) thì ...đó là các linh kiện chưa tốt. Các bạn hãy kiểm tra các linh kiện trở , diode của hai bên điểm A. Thay thử v.v.. Làm sao mà ghim điện 110vac hoặc 220vac mà volt của 2 tụ bằng nhau và điểm A không có volt dc ...thì mới làm bước tiếp theo , tức gắn IC opamp vào , thêm con 100k phân cực tạm , như hình 3 .
Nếu volt hai tụ đều và điểm A không có volt thì gắn cặp thúc vào . Chưa gắn B sò CS, bỏ con trở 100k ra vì đã có cặp thúc gắn vào và đã có hồi tiếp âm ( mặc dù chưa gắn dàn sò CS . Xem hình 4.
Nếu volt hai tụ hóa đều và điểm A không có volt dc thì...thử lại 220 . Nếu OK thì gắn lại dàn sò CS ( mấy chục con sò)...Và bỏ tải 10 ohm ra , gắn loa vào và thử quẹt con nhíp gắp vào IN ...coi có rột rẹt lớn không ?
Kinh nghiệm , khi đo mấy con zene ( 5v , 15v) mà đầy đủ thì mạch ổn định tốt !! Có thể giảm hai con trở 3k3 xuống còn 2k2 để cho dòng điện qua mạnh và zene đầy đủ số volt ghi trên nó.
