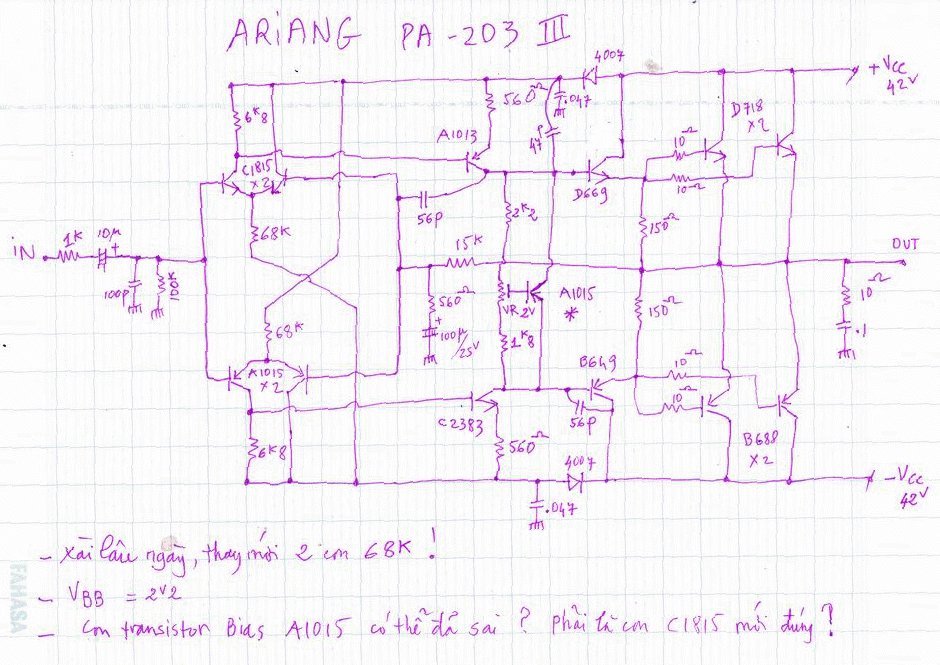

Mạch CS nầy ráp đối xứng , linh kiện ít.
Trong sơ đồ , transistor Bias A 1015 là sai cực tính . Như vậy , Bias cho thúc + sò CS là do điện trở 2k2+VR2k+1k8 , tức tương đương 6k. Transistor A 1015 sẽ không có hiệu quả.
Trong mạch nầy chỉ cần tháo 2 con điện trở 150 ohm là có thể dùng phương pháp đo "ohm x1 + 1k5" để đo tất cả các transistor, sò... trên mạch mà không cần nhổ ra ngoài. Tiết kiệm thời gian dữ lắm.
Cho mình hỏi con tụ 47f ở chỗ con d669 giá trị là bao nhiêu vậy? 47p?
sao cai mach nay 2 mach visai nhi.
giong mach khuyech dai hoat dong o che do a the
, em có amplier này nhưng sao nó bị ù và dư bass quá vậy bác? nghe nhạc hay karaoke để bass music và bass master ở vị trí 9h nó vẫn bị ù. nhờ bác hướng dẫn cách khắc phục,
sao mình thấy thông tin của nhà sản xuất ghi tầng công suất của arirang pa-203iii sử dụng mosfet, nhưng theo mạch bạn vẽ ở trên lại dùng transistor?
E có gắn thêm 1 bo mic 4ic song song với 2 bo mic trong Amply (củng 4ic)thì khi nói alo ,chưa mở nhạc thì tiếng rất nhỏ,
E củng có ý định làm 2 bo micro đặt trong hộp có nguồn riêng,rồi kết nối 3 dây L R E vào trong Amply airiang ,vậy có đc k A?
