Mạch bảo vệ quá tải sò Công Suất

Đoạn trích:

BÁc Đoàn có thể giải thích nguyên lý của 2 con transistor bảo vệ cho em được k ạ? Mà mạch công suất HĐ2000 muốn thêm 2 con transistor để bảo vệ được k?

Bảo vệ cho sò CS là ...chỉ bảo vệ ...dòng tăng cao , ví dụ , hai dây loa chạm vào nhau . Cái nầy thì được . Còn trong mạch bị "rít" ( kêu là tự kích , tức là 2 sò dẫn một lượt ) ..thì sò hư tức khắc ( trừ ra mua sò xịn )...Lúc nầy mach bảo vệ không phản ứng kịp .

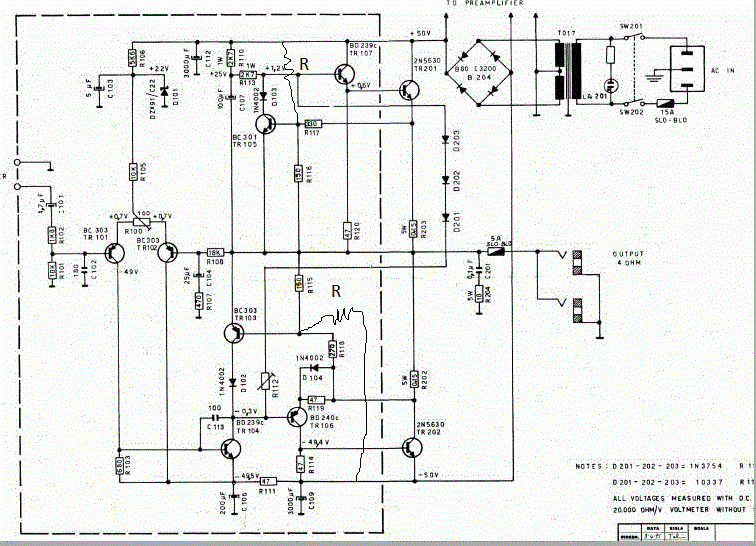

Nguyên lý trans bảo vệ là ....khi có số volt kích vào cực B thì CE sẽ trở thành một con điện trở vài ohm ! Như trên hình , con trans TR105 , lúc nó có số volt kích đủ ( do mình setup) ...thì nó là con trở 5 ohm ( ví dụ ) . Thế là cực B của con trans thúc TR107 ...sẽ chạy qua con diode ( 0,6v) và con trở 5 ohm ( tức Rce của TR105) ...xuống điểm ra loa , qua cuộn dây loa và xuống masse . Trans TR107 ...không còn volt tín hiệu đi vào "nhiều" ...nên con sò TR201 ...cũng không có số volt kích nhiều , nó sẽ "teo" lại ( tức Rce của TR201 lớn ohm ) ...nên dòng của nguồn cũng không cao và sò không hư .
Đại khái là ...khi con thúc đang hát lớn mà ta lấy con trở 5 ohm + con diode ( bỏ diode cũng được) ...nối cực B của nó xuống masse ( qua dây loa) ...thì con thúc sẽ hát nhỏ xíu liền !
Cách setup là ....Khi BE của con bảo vệ có số volt 0,6v thì nó sẽ dẫn . Người ta sẽ lấy số volt "hạ áp" trên con trở 0,15 ohm/5w ...mà cấp cho cực B con bảo vệ . Nếu số volt trên con trở 0,15 ohm là 0,6v thì con trans bảo vệ sẽ bắt đầu tư thế chuẩn bị ( thành cộng dây 5 ohm ) . Nhưng người ta đã tính là số volt hạ trên con trở 0,15 ohm là 1v ...là bình thường ( lấy 1v mà chia cho 0,15 ohm là ra khoảng 6A , tức con sò chịu nổi ) , cho nên nếu đấu "direct" vào B của bảo vệ ...thì ...chưa tới 1 v , mới có 0,6v là ...tín hiệu đã yếu ( do cộng dây nối masse) , vì vậy ...người ta mới dùng 2 con trở R117 + R118 để chia áp . Bến nây 1v , bên kia sẽ mới chỉ là 0,6v ...là bắt đầu chuẩn bị ! Khi ta hát số volt trên 0,15 ohm là 1 v trở lại ( tức khoảng 6A hút nguồn ) ...thì hát lớn ào ào , nhưng khi hát lớn hơn nữa thì ...nó không lớn lên mà ...nhỏ lại ( y như compressor ) !!! Nếu hai dây loa mà dính lại thì số volt trên 0,15 ohm rất cao . bảo vệ trở thành cộng dây nối masse cực B con thúc . Thúc yếu lại và sò yếu theo ...không hư sò !
Hừm , bảo vệ ...y như compressor , hát càng lớn nó càng nghe nhỏ !! Bởi vậy , setup cho kỹ lưỡng ...
Mạch công suất HĐ 2000 mà muốn dùng trans bảo vệ thì ...ráp y như bên dưới TR103 +D102+R115+R116 . Bên trên thì là trans TR103+D103+R117+R118 . Bên trên mạch cs HĐ 2000 thì xài sò PNP ( TR201) . Hai con trở 0,5 ohm của mạch CS HĐ 2000 thì nối vào hai cực C ra loa , y như trên hình vẽ .
Tính toán bộ chia áp , giữ nguyên con 150 ohm mà gia giảm con trở kia . Cách tính là ...ví dụ 15A chạy qua con trở 0,5 ohm ...sẽ là 7,5v . bạn tính làm sao mà ...7v5 khi qua bộ chia áp ...còn 0,6v ...là OK ! Khi hát trên 15A thì ...trans bảo vệ sẽ dẫn . Tính nhẫm là ...0,6v = 150 ohm . Thê thì 7,5v sẽ là bao nhiêu ohm ? Lấy 7,5v mà chia cho 0,6v là ra 12,5 lần . Lấy 150 ohm mà nhân cho 12,5 = 1k8 . vậy bộ chia áp sẽ là 1k8 + 150 ohm .
