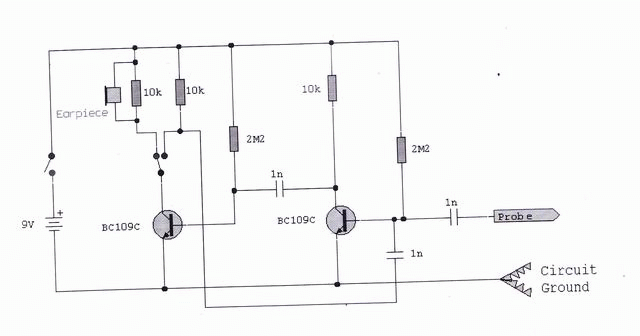

Sau đây là mạch sưu tầm được trên web , dùng để phát tín hiệu hoặc dùng để dò tín hiệu . Mạch rất đơn giản . Các bạn kiếm mấy cái hộp chuông reo của điện thoại hư nhưng cái loa thạch anh còn tốt, dùng để ráp mạch nầy vô đó. Xài cục pin 9v .
Khi sửa ampli , chúng ta cần phát một tín hiệu vào ngõ IN của opamp hay trans để xem coi có ra loa hay không ? Chứ dùng micro a lô...a lô mỏi miệng lắm ! Rủi không nghe ra loa thì...phải dùng máy dò xem coi tín hiệu đến đâu bị đứt ? Lúc nầy phải chịu khó a lô ...Không thôi thì ráp hai cái . Một cái phát và một cái dò .
Transistor thì dùng C1815 , C458 , C828 , v.v... Công tắc trong hình là dùng chuyển đổi từ "phát" qua "dò" .
