Mạch "báo có dòng" khi xài nguồn DC

Đoạn trích:

ad giải thích kỹ giúp em được không ạ?

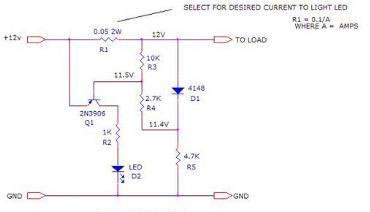

2N3906 là trans PNP , Si . Trans Si thì khi nào volt ở 2 chân BE khoảng 0,6 v trở lên [ 0,7 ; 0,8 ; v.v... ] sẽ có dòng chạy ngang qua CE .
Hiện tại , nó đang được phân cực VBE=0,5v ...nên "chưa dẫn" , nhưng đã "sẵn sàng" dẫn !
Phân tích trans PNP thì ta phải "hiểu" +12v là masse ! Que đo màu đỏ kẹp vào +12v ....xem như đồng hồ đã nối masse . Dùng que đen [ thang đo 10v ] mà chấm vào các điểm trên mạch để biết số đo ở 2 đầu que đo .
Bạn chấm que đen vào cực B [ que đỏ đã nối "masse" + 12v ] ...thì số đo từ "masse" lên cực B là 0,5v . Nó chưa dẫn ! Khi cấp nguồn cho tải ...thì sẽ có volt hạ áp ở 2 dầu con trở R1 . Nếu số volt hạ áp đo được 0,1v trở lên ...thì tức là VBE của trans 2N3906 đã là 0,6v ...nên sẽ có dòng chạy qua CE , tức led đã bắt đàu sáng sáng ....
Ví dụ , ta hàn Led vào 2 chân R1 ...thì khi dòng qua R1 là 0,6v ...thì Led sẽ sáng từ từ . Nhưng như vậy , thì R1 phải lớn ohm , ví dụ 10 ohm , 20 ohm v.v...mà ohm cao thì dòng sẽ nhỏ . Không đủ cấp dòng cho tải . Ở đây xài R1=0,1 ohm ...nên phải dùng trans kđ lên ...
Phân tích mạch kỹ hơn ...
-- R5 [ 4k7 ] cấp dòng cho con diode 4148 . Ở 2 đầu con diode ...sẽ có 0,7v , tức là 4148 làm nhiệm vụ zene ổn áp [ R1 nhỏ quá nên coi như là dây dẫn ...] . R4 + R3 là phân cực cho cực B như bình thường , nguồn là 0,7v . VBE đang là 0,5v .
-- Khi có dòng tải ...thì trên R1 sẽ có volt . Ví dụ , volt là 0,1v ...thì số volt nầy sẽ nhập chung vào số volt BE lúc ban đầu . Ban đầu đo VBE là 0,5v , khi có tải là 0,6v ...và trans bắt đầu dẫn , led bắt đầu sáng .
-- Tính toán lựa số ohm cho R1 ...để biết ...khi led sáng ...sẽ là bao nhiêu ampere chạy qua tải . Ở đây dùng 0,1 ohm , nen khi số volt hai đầu R1 là 0,1v . Chia 2 số nầy 0,1/0,1 = 1A . Ta biết rằng , ampere đang cấp cho tải là 1A .
