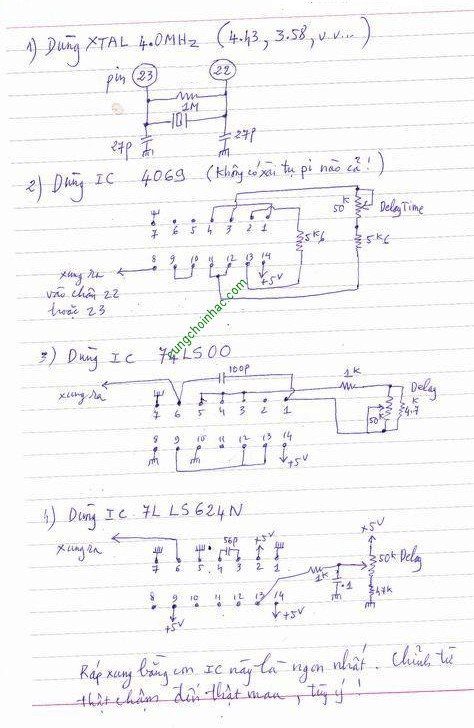

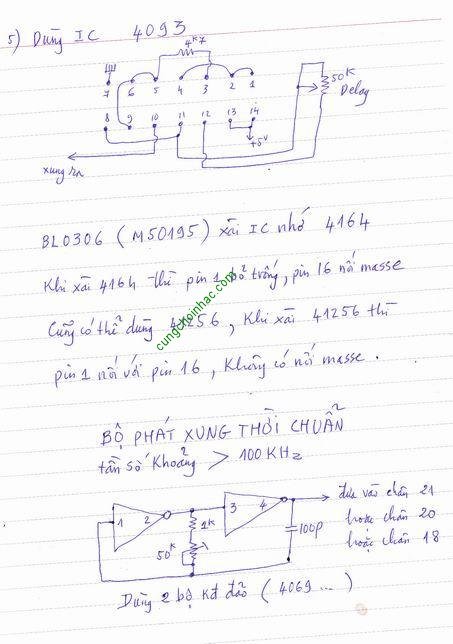

Các cách ráp xung cho BL0306 (M50195)

Đoạn trích:

IC 4069 so với con 74ls624 thì con nào hay hơn anh?

4069 và 74LS624 chỉ là tạo xung ( xung vuông ) . Thằng nào cũng như thằng nấy . Có chi dùng nấy . Vô tư ....

Đoạn trích:

Trong bài viết này không thấy anh hướng dẫn cách ráp cho con ic 4046? Thấy mấy cái mạch echo bây giờ hay dùng con này đó anh với lời giới thiệu là dùng xung chuẩn 4046.

Xung cho mạch Echo là xung vuông . Cơ bản nhất là dùng cổng đảo ( NOT ) để ráp mạch phát xung . Vì sao ? Vì hai ba cổng đảo nối tiếp nhau , rồi hồi tiếp từ sau ra trước ...sẽ thành "hồi tiếp dương" và mạch dao động . Các IC lô-gic AND , NAND , NOR ,OR,...người ta kết nối thành cổng đảo ( NOT) và ráp mạch tạo xung .
Người ta dùng đủ thứ IC để tạo xung , tức là ráp mạch dao động tạo sóng vuông . Lấy IC 555 tạo xung cũng được .
Dùng 4046 để tạo xung là ý nghĩa muốn có xung "ổn định" ( vì 4046 là vỏng khóa pha ). Tuy nhiên , thực tế thì thằng nào cũng như thằng nấy . IC xung xài nguồn 5v là volt thấp ...nên ...luôn luôn ổn định ( trừ ra ổn áp 5v có vấn đề) .
