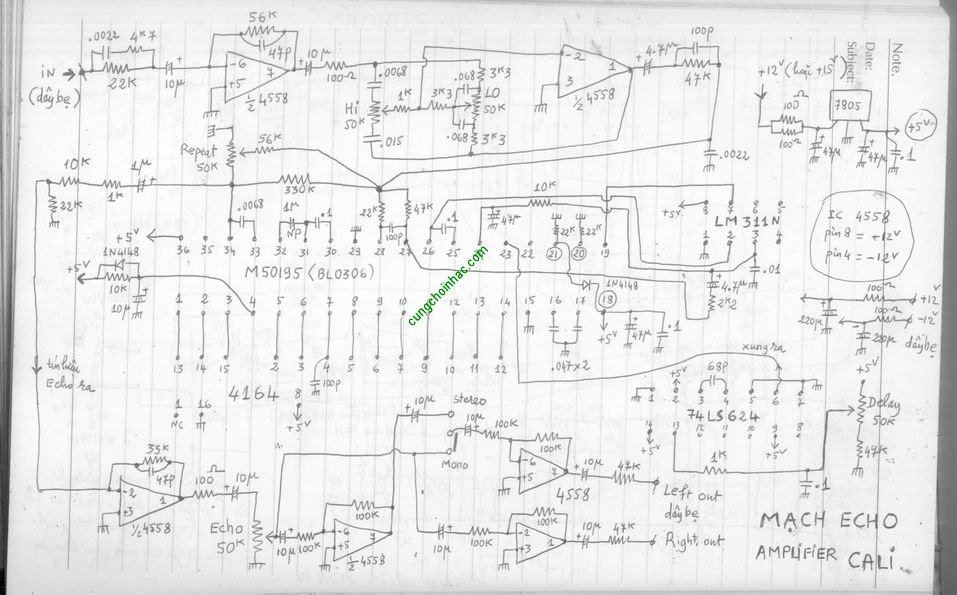

Mạch echo M50195-BL0306

Một ngày đẹp trời nào đó, bạn ca karaoke bằng cái ampli của nhà...Sao tự nhiên bữa đó, cái tiếng ca làm như "đi sau"??? Ví dụ bạn ca chữ "một"...Khoảng một giây sau, cái loa mới phát ra tiếng "một"!!!! Thử hỏi, làm sao mà ca??? Số là vầy...Bo nào cũng có 2 ngõ ra. Bo echo có 2 ngõ ra L,R...Bo Mic cũng có 2 ngõ ra L,R...Nhưng vì bị gì đó...[ chắc lõng mối hàn??] nên ngõ ra của bo Mic chỉ còn có nghe 1 bên [ L hoặc R]...Mà echo thì nghe 2 bên...Kết quả, bạn nghe tiếng của mình làm như " đi sau"...Bạn chỉ cần "mò" mấy cái dây [dây L,R] của bo Mic là tìm ra chỗ bị "sút" dây...

Đoạn trích:

với bo mạch Echo M50195/4164 bán sẵn ở chợ Nhật Tảo ta không thể mod lại để dùng Ram 41256 (thay 4164) (?)

M50195 dùng Ic nhớ 4164. Ta có thể dùng 41256 , đấu lại và ...41256 cũng y như 4164 ! Không có tăng bộ nhớ lên.
PT2395 dùng IC nhớ 41256 (gấp bốn lần 4164). Ta cũng có thể xài 4164 cho con PT2395. Tất nhiên dung lượng nhớ sẽ giảm còn 1/4.
Bộ nhớ nhiều thì ...nó có thể lặp lại nguyên một câu . Ví dụ , "tôi đi chợ mua bánh ăn" , nó sẽ lặp lại nguyên câu đó nhiều lần.
Bộ nhớ nhiều thì nó sẽ "thu" đầy đủ , không sót mất. Vì vậy, tiếng xì cũng "phê" hơn.

Đoạn trích:

Tôi thấy trên board, con IC 4146 cắn trên socket (không hàn trực tiếp trên board mạch, Vì sao vậy ?

hàn IC 4146 dễ dẫn đến hỏng IC hay IC này dễ hỏng trong quá trình sử dụng ?

4164 chứ không phải 4146. Đó là IC memory. IC memory có xác suất "lỗi" rất cao. Khi xưa thì mua 10 con , xài được 10 ( hàng của Nhật). Còn bây giờ , mua 10 con thì xài được 5 con . Rồi trong quá trình sử dụng ...có thể hư "bất tử" ! Phải làm socket mà test ! Nếu hư thì gở ra , nhét con khác vào.
Xu hướng đời nay ...nên hàn socket rồi nhét IC vô. Bảo đảm chất lượng !

Đoạn trích:

Ngay cho ngo ra cong tac streoreo,minh k su dung 3 con opam dao pha ma chi su dung 2 con,minh dao chieu 1 con 100k vao chan 2,va 100k vao chan 3 duoc k anh?vi 2 ngo vao opam la khac pha nen ngo ra cung se khac

Được . Tất cả đều tùy ý mình . Nếu chống hú thì ráp "bằng nhau" , nếu vừa chống hú vừa "chạy loa" thì ráp "bên lớn bên nhỏ".
Khi người ta ráp 3 con opamp là ...người ta khuếch đại "buffer" ( tức kđ thúc) cho mạnh , rồi mới đảo pha sau .

Đoạn trích:

1.Tại sao lại sử dụng con LM311 để so sánh, mục đích so sánh là để làm gì?

Bạn có thể trải nghiệm bằng cách thử thay đổi trị số các con tụ và trở xung quanh . Tiếng sẽ khác đấy !
Đoạn trích:

. Tại sao lại sử dụng con dao động, trong khi con Echo có 3 mod SHORT, MIDDLE, LONG mà mạch thì đã đấu mod rồi. Nhưng điều chỉnh DELAY thì echo lại nhanh chậm...

Thoạt kỳ thủy ( ban đầu) , Echo xài XTAL 4MHz làm dao động , chia tần bên trong cho thấp xuống ( từ vài chục đến vài trăm KHz ) để làm xung điều khiển. Khi xài XTAL thì làm công tắc để chọn 1 trong 3 mod ( short, middle , long). Đó là cố định ( chỉnh thô). Nhưng chỉnh thêm Delay là chỉnh "nhuyễn" ( trong khoảng xung đó ) .
Xung ngoài hay xung trong ....lu xu bu ...Sao cũng OK hết ! Cũng chỉ là xung vuông .
