Sau nầy tớ thường xài dụng cụ sử dụng pin 3v7 . Hư tùm lum , do không biết gì về nó . Lên mạng tìm kiếm ...chỉ thấy ...*nguyên bo* , chứ không thầy schema ...
Hồm rày cũng tìm được vài thông tin ...
Pin 18v [ 5 cell ] ...có bo mạch sạt bên trong , gồm nhiều cộng dây ...nối vào các cọc cộng trừ của từng cell . Sao kỳ vậy ? Bình accu 12v ...thì chỉ cần mạch sạt 14v ...nối 2 cộng dây cộng trừ là xong ! Còn pin 18v ...thì cục sạt 20v nối vào 2 cọc cộng trừ của pin [ gọi là B- B+], nhưng có thêm các cộng dây phụ là B1 , B2 , B3 , ....nối vào từng cục pin [cell] .

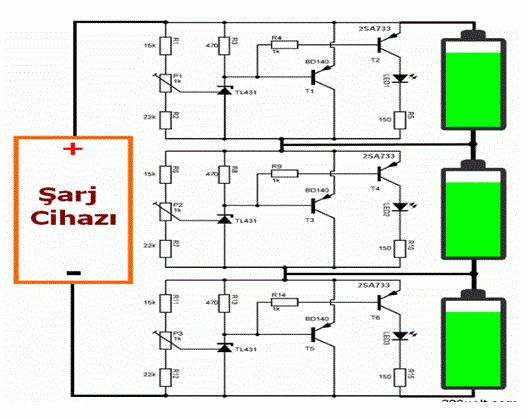

Qua nghiên cứu ...thì ra các cộng dây B1 , B2 , ...là các mạch ổn áp nối song song từng cell pin 18650 ...không cho quá áp . Đó là mạch cân bằng cho mỗi viên pin .

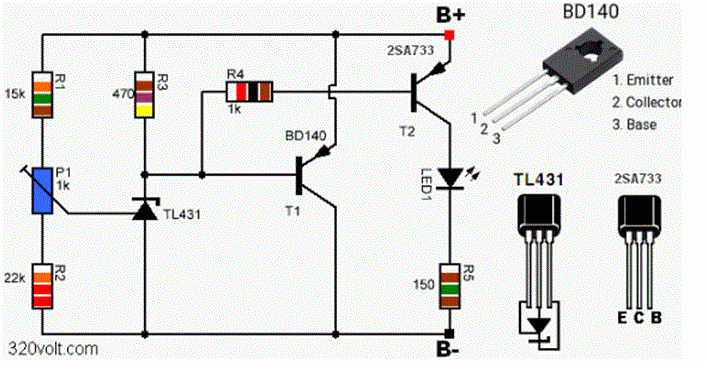

Đại khái , khi sạt pin đến mức 4v2 [ví dụ nhé ] ...thì con trans BD140 sẽ *dẫn* ....dòng sạt sẽ qua con BD 140 ...chứ không qua pin 18650 nữa .
Tớ đang mày mò ....
