Bo HD2000 và bo PV2000 khi xài nguồn cao , ví dụ +-100vdc , sẽ có thể bị hư 2 con điện trở lớn [ 2k4 /5w .....] và 2 zene 15v . Điện trở và zene nầy là dùng cho việc cấp nguồn cho 4558 .

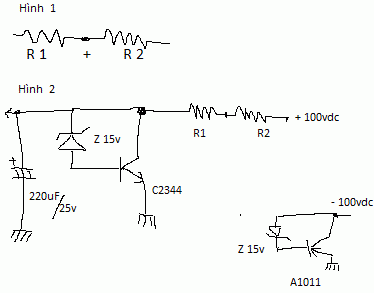

Đệ cho điện trở không hư ...thì ta phải chọn số Kohm cao và công suất chịu đựng cao . Chọn số K ohm cao ...thì ta phải dùng 2 con trở nối tiếp lại . Xem hình 1 ...Ví dụ , ta dùng 2 con trở 2k4 /5w ...nối tiếp lại , ta sẽ có con trở tương đương là 4k8/10w . Xài bao nhiêu K ohm cũng được , miễn đo ra là 15v ...là OK ! Thật ra xài con trở 2k4/5w là cũng được , nhưng do đồ ta mua là ...trôi nổi . Hư là hư dù ta tính toán đúng . Tính toán là ...lấy 100v trừ cho 15v thì còn 85v . Xài con trở 2k4 thì lấy 85v bình phương mà chia cho 2.400 ohm sẽ ra CS của con trở . Tức là 3w . Ta mua con trở 2k4/5w ...là đúng ! Nhưng vẫn hư ...là do chất lượng không đạt . Phải tăng số ohm số w lên cho không hư /
Còn tăng công suất cho zene thì ta mua zene 15v / 2w , 3w ,....Cái nầy thì hơi khó . Ta dùng thêm con trans chung với zene ...thì làm tăng CS cho zene . Do zene nằm ở cực B ...nên dòng qua nó sẽ nhỏ rất nhiều . Còn dòng chánh là qua CE của con trans , sẽ chịu dòng cao . Volt ra sẽ là 15v6 ....do có thêm BE của con trans . Muồn xuống còn 15v ...thì cản 1 con diode 4007 ...thì từ 15v6 sẽ còn 15v . Xem hình 2 .
