Mạch echo M65831

Đoạn trích:

Anh Doan cho e hoi la mach echo M65831 co the che volume rêpeat xi khong anh.

Bo nào cũng chế Repeat xì được cả ! 0306 , 2399, 65831 , v.v... Chỉ có điều là phải "nâng" kđ treble lên .
50195 ( 0306) do ráp "rời" nên dễ chỉnh nâng "treble" , còn các IC kia vì đã "khối hóa" nên đã ém treble , hiệu quả không bằng.
Trên hình , tín hiệu Repeat đưa vào đầu tụ 10uF . Muốn chế Repeat xì thì dùng con biến trở ráp y như vậy + tụ .001 + con trở vài chục kí ...nhưng đưa trực tiếp vào pin 23.

Đoạn trích:

Bác Đoàn cho em tham khảo:echo 2399 và echo 65831 mình chế mid chống hú như bo echo 0306 của bác được không vậy?nếu được thì làm thế nào vậy bác?

Mạch mid đều y như nhau . Ráp cho thằng nào cũng được . Phải có mạch mẫu mà làm theo.

Đoạn trích:

nếu cấp ngược nguồn cho mạch echo 65831 thì mạch sẽ hư gì... a tư vấn...e mới vào nghề

IC nhiều chân thì rất nhạy cảm với cấp nguồn ngược . Ta không biết nhiều về ngược cực tính nguồn . Phải test lại ...xem coi còn chạy hay không ?
Cẩn thận thì gắn con diode vào chân nguồn +B 5v cấp cho IC M65831 .

Đoạn trích:

Ad có thể giải thích dùm nguyên lý hoạt động của mạch này dùm đx không. Nhìn zô thấy rối quá trời, do mới vào nghề điện tử nên không rành lắm. Tks ad trước

Nhìn vô thấy rối quá trời ...là ...Như thị , Như thị ( là vậy là vậy ) .
Người đi sau cũng phải trải qua những gì mà người đi trước đã trải qua .
Opamp 4558 có 2 ngõ vào và 1 ngõ ra . Có 1 ngõ vào nối masse ( chân 3 hoặc 5) nên chỉ còn 1 vào 1 ra . Nhớ câu thần chú ...vào 2 ra 1 , vào 6 ra 7 . Hskđ tùy theo trị số của 2 con trở . Tụ hóa nhỏ làm liên lạc và ngăn DC lọt vào tầng sau ( nếu cảm thấy không có DC thì cứ direct , chả sao cả , nhưng có tụ thì yên tâm hơn ) . Tụ lớn thì lọc nguồn . Tụ pi thì làm việc với tần số cao , nó dùng hồi tiếp , lọc bỏ hoặc cho qua tần số cao v.v...tùy cách ráp .
Rốt cuộc , chỉ còn tìm hiểu ngõ vào và ngõ ra của từ tầng .

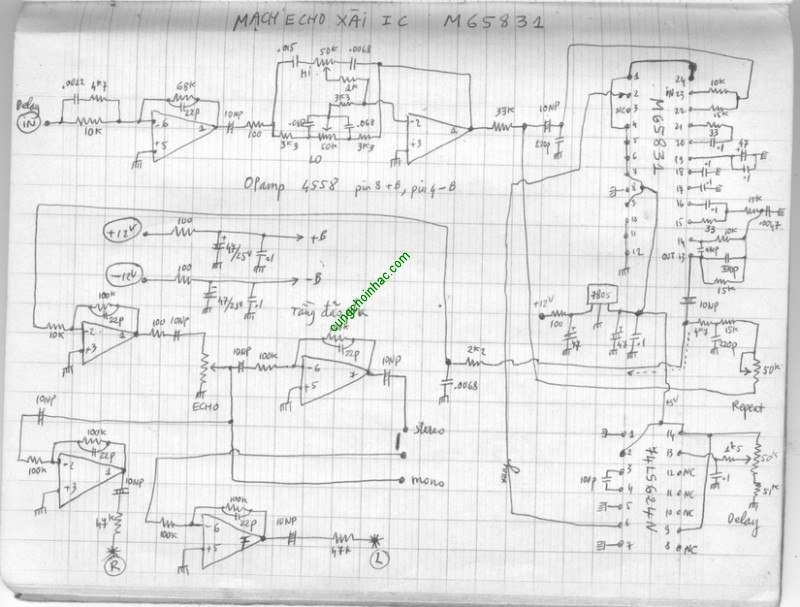

Trên sơ đồ , tín hiệu từ trạm 7 của bo Mic ( không có vẽ trên sơ đồ ) sẽ đi vào trạm 7 của bo Echo ( In của bo Echo). Tín hiệu mic sẽ được kđ bởi 2 opamp ( trong đó có chỉnh sửa treble/bass) và đi vào In của M65831 , chân 23 . M65831 là mạch khối ( tức hộp đen , ta không cần biết bên trong là gì ). In là chân 23 và Out là chân 13 .
Ngõ ra ( 13) sẽ chia ra làm 2 đường . Một là đưa ngược trở lại ngõ vào ...để repeat nhiều lần ( có volume Repeat ) . Một là đi vào 4 opamp còn lại để cho ra 2 tín hiệu Echo L R . Lưu ý , M65831 và 74624 chỉ xài nguồn đơn +5v , nên phải có tụ chận Dc , không cho lọt vào các tầng khác (4558) .
Bản thân M65831 thì không có bộ tạo xung bên trong nên phải xài IC tạo xung bên ngoài ( 74624).
Nhưng M65831 thì có tích hợp RAM , nên không cần xài IC RAM bên ngoài . M50195 thì phải có xung và Ram bên ngoài . Còn 2399 thì đầy đủ bài bản , gọn nhẹ . Hay dở thì còn tùy thuộc đủ thứ ....Người khen chê ...chỉ là ý kiến cá nhân . Chẳng ai "nghe" giống ai .

Đoạn trích:

sóng thần repeat ic M65831AP, anh chỉ dùm cách chỉnh bớt repeat lại ạ.

Thông thường , con biến trở 2 chấu [ nối chân giữa vào 1 chân bìa ] ...khi chỉnh ...chỉ là gia giảm số ohm . Còn con biến trở 3 chấu , có 1 chân nối masse , thì khi chỉnh ...nó vừa là gia giảm số ohm , vừa la gia giảm số phần trăm của toàn phần ...nên chỉnh rất phê ! Muốn nhiều thì nhiều , muốn ít thì ít . Bạn chỉ cần cải tạo lại con Repeat 2 chân ...thành ra là 3 chân ..thì chỉnh như ý ! Lưu ý , vì có 1 chân nồi masse nên ...bạn phải thêm 2 con tụ [ khoảng .1uF đến 1 uF ...để chặn áp DC ...có thể có ...đi vào các mạch kết nối .
