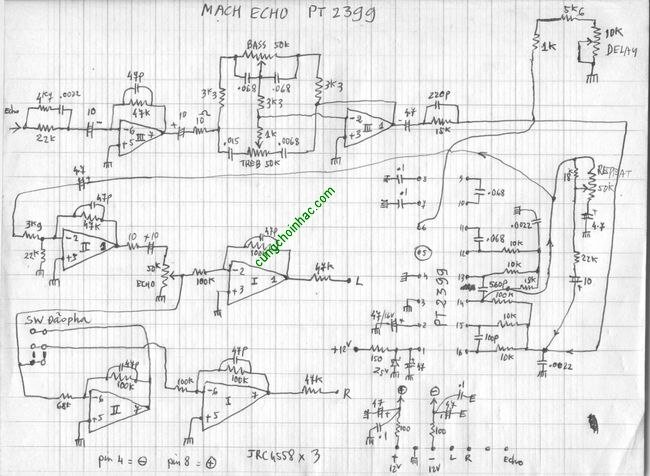

Như các bạn có thể thấy, sau nầy bo echo người ta thường ráp bằng IC PT2399 cho đơn giản và rẻ tiền. Các bạn có thể lợi dụng sự đơn giản nầy mà ráp ba, bốn con PT2399 một lượt trên một bo vì nó có nhiều ứng dụng lắm. Các bạn tham khảo sơ đồ mạch echo PT2399 bên dưới:
cho mình hỏi thăm amply Omaton PA-8000 Plus bo mạch echo IC PT2399 mình muốn thay bo mạch echo R2A15906 được không
em lắp 2 3 mạch thì k bị gì, lắp đến mạch thứ tư thì k vặn gì lên vẩn có tiếng nháy lại từ con pt2399, sau đó rè và rít cho em hỏi khắc phục ntn em cảm ơn
chân số 1 nối qua tụ hóa 47uf về chân 16 của 2399 là mắc ngược hay sao hả các bác.
chân số 1 nối qua tụ hóa 47uf về chân 16 của 2399 là mắc ngược hay sao hả các bác.
Chân 1 là nguồn 5v , có tụ hóa 47uf ( 220uf) xuống masse để lọc . Chân 2 là nguồn phụ 2,5v ổn áp bên trong IC) và có tụ 47uf xuống masse để lọc . Chả có liên quan gì đến chân 16 cả .
chân 1 của 4558 nối với tụ 47uf qua trở 10k là chân 16 của 2399 đó a. Ko biết tụ ngày mắc ngược hay xuôi, vì e thất nó có dấu - đằng trc.
hỏi mạch này mình mắc song song ngõ in-out của phần Echo thì có thành " rì vọt " ko anh
