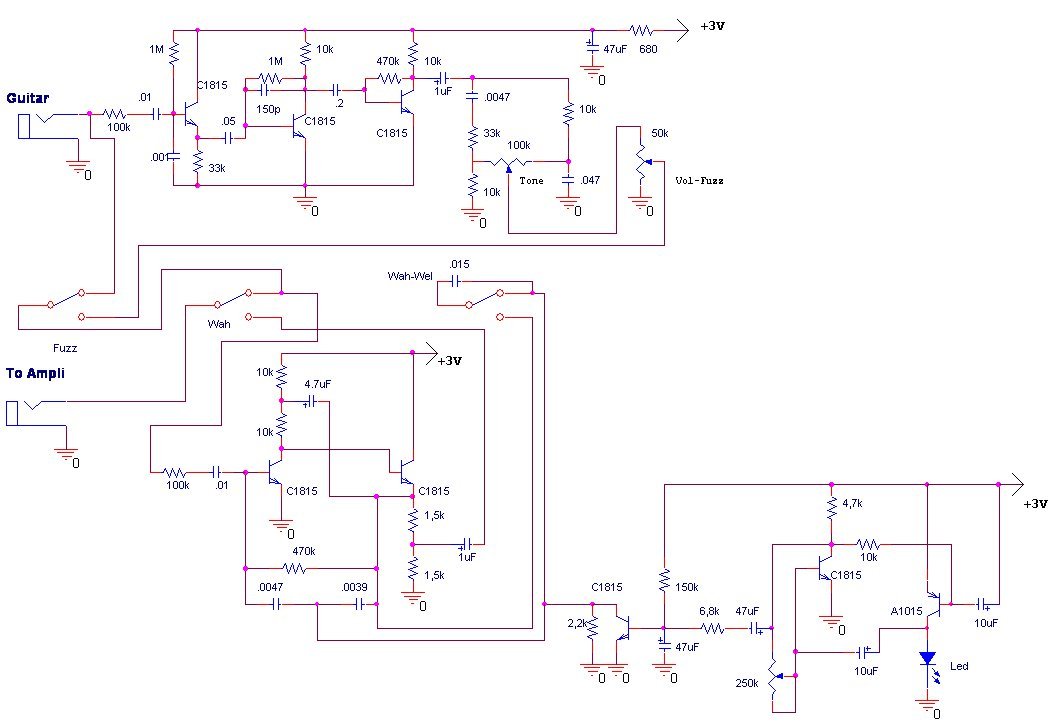

Mạch wah-fuzz xài pin 3v của cây guitar điện

Đoạn trích:

mạch dao động có làm việc, led nháy và điều chỉnh vol 250k sẽ làm thay đổi tốc độ nháy

Mấy thằng nầy là xài cho bên Wah...
Đoạn trích:

thiếu tiếng fuzz

Đưa tín hiệu từ Vol Fuzz vào ampli xem coi có "fuzz" không? Hoặc là lấy tín hiệu Fuzz ngay sau con tụ 1uF của con transistor thứ 3 phía trên...Mạch nầy dễ ợt, chủ yếu nó khuếch đại cho "bể" tiếng...Đơn giản thôi! Đo volt BE của 3 transistor...phải là 0,7v, tức là Trasistor có "chạy"...
Tóm lại, mạch dễ chạy, dễ ráp....Đo lại switch, tụ, trở,...Ráp đúng là chạy!

Đoạn trích:

. cái tụ 0.01 đầu vào em thay bằng tụ 1uf. nên tiếng k có treable.

Thì giảm lại, tùy ý mình. Giảm còn.022, con trở giảm còn 22k,..v.v....búa xua, vô tư!!!

Đoạn trích:

tụ gốm 392 em không mua được

Dùng 2 tụ song song như 332 +680p hoặc dùng tụ gần gần nó, như.0033 hoặc.0047 v.v...tần số hơi khác một tí, cũng có sao đâu!!

Đoạn trích:

nguồn 3v nhưng nó có Vbe = 0,5 v thôi.

Do trans có hskđ "yếu"...Thử thay con khác. Kiếm mấy con trans trong xác máy rả [ của Nhật] thì...OK! À, khi đo volt phải dùng đồng hồ có ohm cao mới chính xác...
Ví dụ cực B có con trở 470k mà bạn dùng đồng hồ có 20k [ nội trở] thì...pó tay!! Đo sẽ thấy "thiếu"....Nguyên tắc là "gấp 10 lần", tức dùng đồng hồ từ 2M [ đồng hồ hiện số ]...mới đúng số đo...

Đoạn trích:

các biến trở em chỉ dùng 50k

Xài bao nhiêu thì xài từ 1k đến 500k, vô tư... Xài lớn quá thì chỉnh không phê "từng chút từng chút".
Xài nhỏ thì yếu bass, lợi treb, Xài lớn thì yếu treb, lợi bass.
Riêng con trở chỉnh tần số, nên xài lớn từ 250k đến 500k. Có như vậy mới chỉnh "thật chậm"....từ chậm nhất 0,1Hz [ tức 10 giây quợn một lần ] đến mau nhất.
haha...dùng mạch nhái nầy mà ráp máy chống hú...Máy chống hú cần một tần số vài Hz [ 1Hz đến 5Hz, lỗi tai nghe không ra ], nó đẩy đưa dãi âm tần qua lại vài Hz...nên khi có tiếng hú [ tức âm thanh từ loa trở về ampli]...khó mà trùng khớp, kêu là không "trùng pha"...Kết quả, không thể hú [ hú là dao động tự kích do trùng biên độ, trùng pha]....

Đoạn trích:

Nếu mình dùng opamp 4558 cho mạch này thì vùa dễ làm vừa gọn và chất lượng âm thanh cao hơn, dùng pin 9v nguồn đơn.
Sao mình không làm thử cái này anh hè!

Làm sao cũng được!! Vô tư! Tự mình "sáng kiến" thì...mới có nhiều "đóng góp"...

Opamp tuy gọn, nhưng "bên trong" của nó là mấy chục trans...tính ra cái độ "ồn" chưa biết sao?!
Dùng pin 3v hay 9v đều được cả. Nhưng, ngõ vào Mic chỉ cần vài chục đến vài trăm mV, ta dùng pin 9v, nếu cái mạch phát ra vài ba volt thì....cái bo Mic sẽ từ sin mà ra vuông!
Tóm lại, bạn cứ tự mình "độ"....

Đoạn trích:

Bác Huynhdoan cho em hỏi, cái mạch bác cho có giống như cái mạch lắp trong cây guitar cổ nhạc (guita phím lõm) mà mấy nhạc sĩ thưòng đàn không ( NS văn hải, Ns văn giỏi ) em thấy trên cây guitar điện cổ nhạc có 3 cái công tắc mà nghe mấy ông đàn nói là chỉnh dầy mỏng gì đó và có tới 2 cái vol lận, nghe nói có 1 cái để chỉnh trelb, mà em chưa dám nhìn kỹ không biết cây guita điện có gắn pin không nữa, hay lấy nguồn từ chổ nào khác vào qua giắc cắm 6ly.

Mạch trên là mạch kinh điển . Ráp đúng là chạy. Còn thay đổi , độ chế là do người xài có tay nghề điện tử làm ra.
Các cây guitar cổ điện bây giờ xài mạch Octave , hoặc Octave+ wah , v.v...

Đoạn trích:

mạch bác cho dùng mic điện dung đựoc không bác

cái gì cũng được ! Xài cho micro ca cũng được, nghe cho "quái" !!! Nhưng xài micro điện dung thì nhớ phân cực cho nó , nó mới kêu.
Khỏi xài micro điện dung , lấy miếng thạch anh trong cái chuông điện thoại rời (hết kêu do hư IC) mà dán vào thùng đàn, làm micro. Ráp mạch Wah, Well ở trên mà xài kèm theo, nghe cũng hấp dẫn lắm !
