Mạch echo M50195 + 555 làm Chorus

Đoạn trích:

Board nay minh muon gan board 3D vao nhu the nao vay a?

-- Bo 3D là xài stereo .
-- Từ cây đàn chia ra , cho vào 2 ngõ In của 2 opamp. Ta có 2 ngõ ra LR .
-- Cũng từ cây đàn chia thêm ngõ thứ 3 cho vào In của M50195, rồi ngõ ra của 50195 cho kđ thành 2 ngõ khác pha. Cho vào bo chuyển hệ lấy ra 2 tín hiệu RL .
-- Rồi trộn RL nầy vào 2 ngõ In của 2 opamp ( giống như từ cây đàn đưa vào).
-- 555 vẫn ráp bình thường , để điều chế xung.

Đoạn trích:

vặn nút echo lên tầm 1h là nghe ở loa có tiếng xè vặn càng lớn thì xè càng nhìu,như vậy là sao hả a có cách khắc phục vấn đề này đc k ah.

Bo echo là ...bo phát ra "tạp âm" mạnh nhất . Vì sao ? Vì nó dủng các kỹ thuật phức tạp để "thu" và "phát lại".
Rồi còn có xung nữa ....
Áp dụng Vô song nguyên lý "thửa thì bớt ra , thiếu thì bổ sung " ...cho cân bằng ( trung đạo) .
Vặn 1h thì nghe xè . Vặn 12h thì nghe nhỏ . Thế thì cứ vặn 10h cho nó nghe "nhỏ xíu" ...rồi "tăng" tín hiệu ngõ vào cho cao lên ! Một ví dụ dễ hiểu là ...xài micro dỏm ( 200 ohm) nghe nhỏ , phải vặn volume lên 1h ...mới nghe lớn , nhưng nó hú hé quá . Phải vặn volume xuống 10h rồi chạy mua cái micro xịn ( 600 ohm ) ghim vô . Nó nghe lớn , hay mà không hú . Dàn âm thanh mà mua được micro xịn , loa xịn ...thì âm thanh sẽ khắc phục được nhiều vấn đề hú hé , rè nghẹt v.v...Vì sao ? Vì cái gì cũng ...vặn nhỏ ...mà nó nghe vẫn lớn .

Đoạn trích:

khi tắt máy khoản 3giây mở lại sẽ có tiếng vạng vọng ầm ầm rất lớn ở loa,nếu để echo về min thì sẽ k có hiện tượng trên xin a cho vài lời góp ý!..

Đó là IC của Nhật đấy ! Đổi con M50195 bằng con BL0306 thì ...im re ! Tức là đã có sự khắc phục . Tuy nhiên , đồ của Nhật thì uy tín rồi .
Để khắc phục tiếng "vang ầm ầm" khi mới mở máy , người ta dùng kỹ thuật tạm Mute một hai giây , giống như relay loa . Tìm đọc các bài viết nói về Echo ở mục mạch điện .

Đoạn trích:

e muốn làm hai bo mic riêng và hai volume echo riêng để chỉnh độc lập như máy karaoke gđ thì có đc k a,nếu đc xin a hướng dẫn chi tiết cách mắc luôn nha a!

Cứ mua 100 bo Mic , 100 bo Echo và nối song song trạm 7 dây với nhau . Ngõ ra của "tất cả" 200 bo vẫn chỉ là trạm 4-5 . Đưa vào 1 bo Master để trộn và cho ra 2 tín hiệu duy nhất LR , rồi ...đưa vào 2 bo CS ...là xong !
200 bo đó ...đều có 200 cái volume riêng . Không có cái nào ảnh hưởng đến cái nào . Ngồi mà điều chỉnh , pha chế ...

Đoạn trích:

,e muốn mua hai bo mic đấu đường echo vào bo echo như trên thì đấu ntn mới chỉnh đc echo hai bo độc lập đc...

Trạm 4-5 của bo Mic là ngõ ra của tiếng Mic và được chỉnh lớn nhỏ bởi Vol . Trạm 7 cũng là "ngõ ra" của tiếng Mic , nhưng được chỉnh lớn nhỏ bới nút Echo trên bo . Tuy người ta đặt tên là Echo , nhưng thực chất , nó vẫn là chỉnh lớn nhỏ tiếng Mic , không khác gì ở trạm 4-5 .

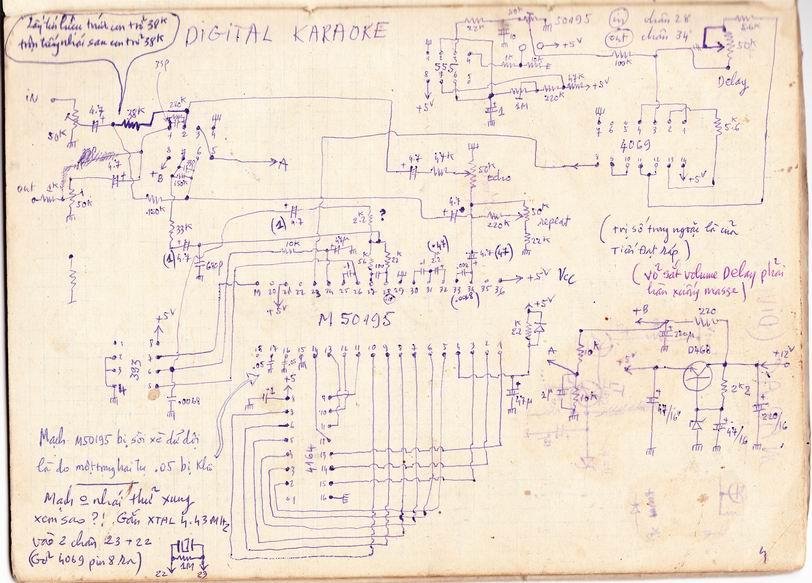

Cứ đấu song song 2 bo Mic và hàn trạm 7 của 2 bo Mic ...vào In của bo trên hình ...thế là bạn sẽ có tiếng Echo ở ngõ ra Out của bo . Tuy nhiên , phải bỏ con trở 38k ra ngoài . Trở nầy là "direct" .
Thế là bạn kết nối trạm 4-5 của 2 bo Mic , kết nối Out của bo trên hình ....vào bo Master . Ngõ Out của bo trên hình ...phải thêm 2 con trở 22k ...để đưa vào 2 In của Master . Chứ ...chỉ có 1 Out ...thì làm sao ...cho ra 2 bên stereo ? Bo Mic cho ra 4-5 ...là cho ra hai bên stereo đấy .

Đoạn trích:

Muốn gép hai bo mic vào sơ đồ trên thì thứ nhất mình đấu song hai bo mic lại,lấy tram 4,5 của hai bo mic đưa vào ngỏ OUT của sơ đồ trên hình và thêm hai con trở 22k đưa vào IN bo master,

Bo Echo là bo Echo , bo Mic là bo Mic . Hai thằng nầy ...không có liên quan gì đến nhau cả . Trạm 4-5 của "tất cả" các bo ...đều vào "thẳng" In của Master , vì master là "trộn" . Nhớ kỹ điều nầy ! Không có chuyện bo nầy hàn vào bo kia rồi vào Master. Tất cả đều hàn vào In của master . Gở bỏ bo nào ra ngoài ...thì các bo kia đều hát bình thường . Trong máy thì ta thấy "dường như" các trạm dây của bo nầy hàn vào trạm dây của bo kia ...rồi mới vào bo Master ?? Đó chỉ là ...rút ngắn dây dẫn cho tránh nhiễu .
OUT của sơ đồ trên thì ...cũng đưa thẳng vào In của master . Nhưng do Master có 2 In ( L-R) ...nên OUT của bo Echo sẽ thêm 2 con trở "dính chung" lại hàn vào OUT , và 2 đầu của trở 22k bên kia ...sẽ hàn vào 2 IN của master ( để ra 2 loa ) .
Đoạn trích:

lấy trạm số 7 của hai bo mic đưa vào ngõ IN của opam trên sơ đồ

Đúng rồi . Trạm 7 đã có volume ( đặt tên Echo ) để chỉnh riêng cho từng bo . Lấy ngay trạm 4-5 của bo Mic đưa vào cũng được , nhưng khi vặn volume nhỏ xuống ...thì tiếng Echo sẽ nhỏ và tiếng Mic cũng nhỏ theo .
Đoạn trích:

fải bỏ con trở 38k(bỏ ở đây là nối tắt qua trở luôn hay bỏ trống a

Bỏ là ...lấy cái kềm cắt , cắt đứt hai chân trở . Con trở nầy là "đưa" tín hiệu vào "trộn" với tín hiệu Echo ( chân 1-2 là opamp mix ) . Nếu để y nguyên thì ...cũng có tiếng Echo , nhưng cũng có tiếng chánh luôn ...khiến ...Echo không được mạnh .
Đoạn trích:

Và con trở 150k từ ngỏ in sau tụ 4,7uf có bỏ luôn k ah thấy nó cũng giống con 38k.? Vấn đề thứ 3 là cái biến trở echo chân 34 của ic bl0360 mình có bỏ nó k,vì mình đã có hai biến trở echo trên bo mic rồi hay giử nguyên nó vậy a.

Tất cả giữ y nguyên hết . Chưa biết chỉnh ...thì đặt ngay giữa 12h . Từ từ mò chỉnh .
Tóm lại , bo Echo là ....xử lý tiếng Echo . Bỏ ra một con nào đó ...có thể làm mất tiếng Echo .
Con trở 38k là direct ...nên phải bỏ ra ngoài .
