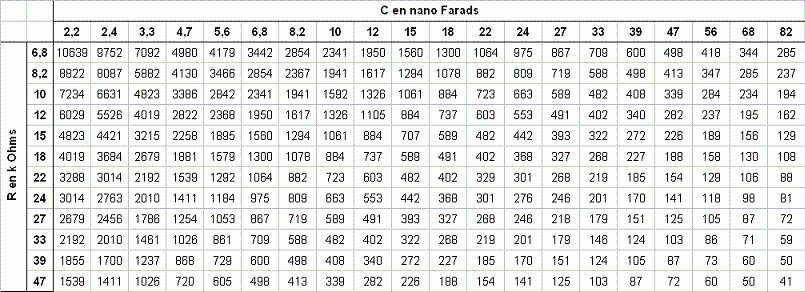

Bảng kê cách tính tần số cho bộ loc

Đoạn trích:

Mạch này có thể cắt tới +-12dB ổn chứ ạ , em có thể thêm một OPA vào đầu để tín hiệu lơn hơn không ạ

Vô tư !! Thấy "nhỏ" , cứ ráp thêm tầng "thúc" . Nguyên tắc ráp thêm là ...ở hai ngõ IN và OUT của mạch thêm , phải có 2 con biến trở nhỏ . Dùng để chỉnh biên độ thích hợp. Rồi còn bố trí dây masse.

Đoạn trích:

Chú cho cháu hỏi mình có công thức nào tính được tần số cắt trong crosser thụ đông k ạ
Vd cháu muốn cắt ở 2.5khz là điểm giao thoa giữa bas và treble dựa vào đó r ta tính ra được giá trị tụ,cuộn cảm ạ

Điện tử là tính toán , không phải là mò mẫm ! Tất cả đều có công thức . Bạn cứ vào mạng mà gõ Filter hoặc Crossover v.v....sẽ có rất nhiều trang web chỉ rõ công thức . Cái bạn hỏi cũng có trong các bài học điện tử [ mạch cộng hưởng LC ] thông thường ...
Tần số cắt trong Crossover là do người thiết kế định ra . Bạn có thể đo tụ [ tính bằng F ] và đo cuộn cảm [ tính bằng H ] ...và tính ra tần số Cut-off . Tần số Cut-off là tần số mà khi " cao" hơn hoặc "thấp" hơn ...thì volt tín hiệu chạy qua đó ...sẽ tăng hoặc giảm rất nhiều , so với khi không dùng nó ! Minh họa cho dễ hiểu là ....đường đáp tuyến tần số là năm ngang , tần số 20Hz cho đến 20KHz ...đều không bị tăng hay giảm gì cả . Volt [ của tần số đó ] vào bao nhiêu sẽ ra bao nhiêu . Khi có mạch LC chặn ngang ...thì đường tần số nằm ngang bắt đầu giảm thấp xuống từ từ như cái dốc cầu . Khi giảm xuống chút xíu ....thì điểm đó sẽ có tên là Cut-off [ thường là 3dB ] ...Càng xuống càng giảm dữ dội [ 6dB , 10dB , ....]
Bạn có thể ráp mò bằng cách bạn phát tần số 2,5Khz cho ra loa [ Thu âm tần số 2,5Khz vào ĐTDĐ và phát vào ampli , nhỏ nhỏ thôi ] . Đo volt AC hai đầu loa . Cứ xả dây ra hoặc quấn dây vô ....sao cho số volt thấp xuống .... Cây organ là phát ra tần số đó ....Nhớ thu cho dài ra , 10 phút hoặc 1 giờ ....để có thời gian mà chỉnh cuộn dây .

Đoạn trích:

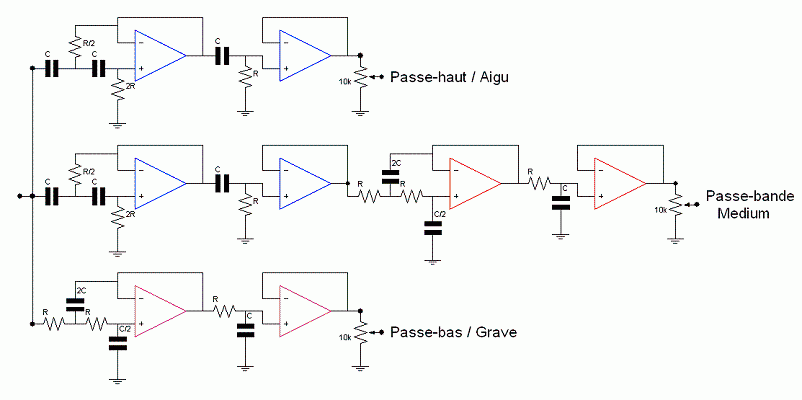

Như cháu được biết thì hình bác đưa thuộc dạng 3 Pole Filter. Có vẻ như độ dốc tần cắt không bằng loại 4 Pole như hình dưới. Bác có thể giải thích rõ hơn sự khác biệt không ạ? Và khi ta dùng 6 Pole/8 Plole thì âm thanh sẽ thay đổi như nào ạ?

C2 + R1 ...là bộ lọc "Cao qua" đơn giản , hiệu quả giảm 6 dB [ độ dốc 45 độ ], nhưng nếu ráp thêm C1 + R2 ....thì hiệu quả 12 dB (độ dốc 60 độ ] .... R4 + C4 là "thấp qua " , 6 dB . Nếu thêm R3 + C3 ....thì 12 dB .
U 1 là cách ráp bộ lọc cao qua , chủ yếu hạn chế tiếng bass [ hù hì ...., tươn đương Hi ]
U 2 là cách ráp bộ lọc thấp qua , chủ yếu lọc bỏ siêu âm [ rít rái ...., tương đương Lo ]
Nối tiếp 2 bộ lọc Cao qua và Thấp qua ....thì thành bộ lọc "dãi " , hạn chế hai đầu [ tương đương Mid ]
6 dB giống như ta vặn volume xuống 1/3 . Còn 12 dB giống như ta vặn volume xuống 2/3 .
Ráp càng nhiều Pole nối tiếp ....thì hiệu quả lọc bỏ càng nhiều , nhưng âm thanh sẽ bị nhỏ . Do đó phải kđ bù áp lên [ như tăng âm lượng , ráp thêm 1 tầng kđ , v.v...]
Ít quá hay nhiều quá ....đều không tốt ! Chỉ có Trung Đạo là Chánh Kiến ! Người ta chọn 12dB là chuẩn . Trong mạch sẽ có 2 C + 2 R và 1 opamp . Tuy nhiên , bạn có thể "phiêu" [ ráp búa xua để thỏa đam mê ] ....
